RQT8482
7
Не підключайте пристрій через відеомагнітофон.
У зв’язку з захистом від копіювання картинка може
відображатись не належним чином.
Перед підключенням вимкніть телевізор та ознайомтесь із
посібником користувача телевізора.

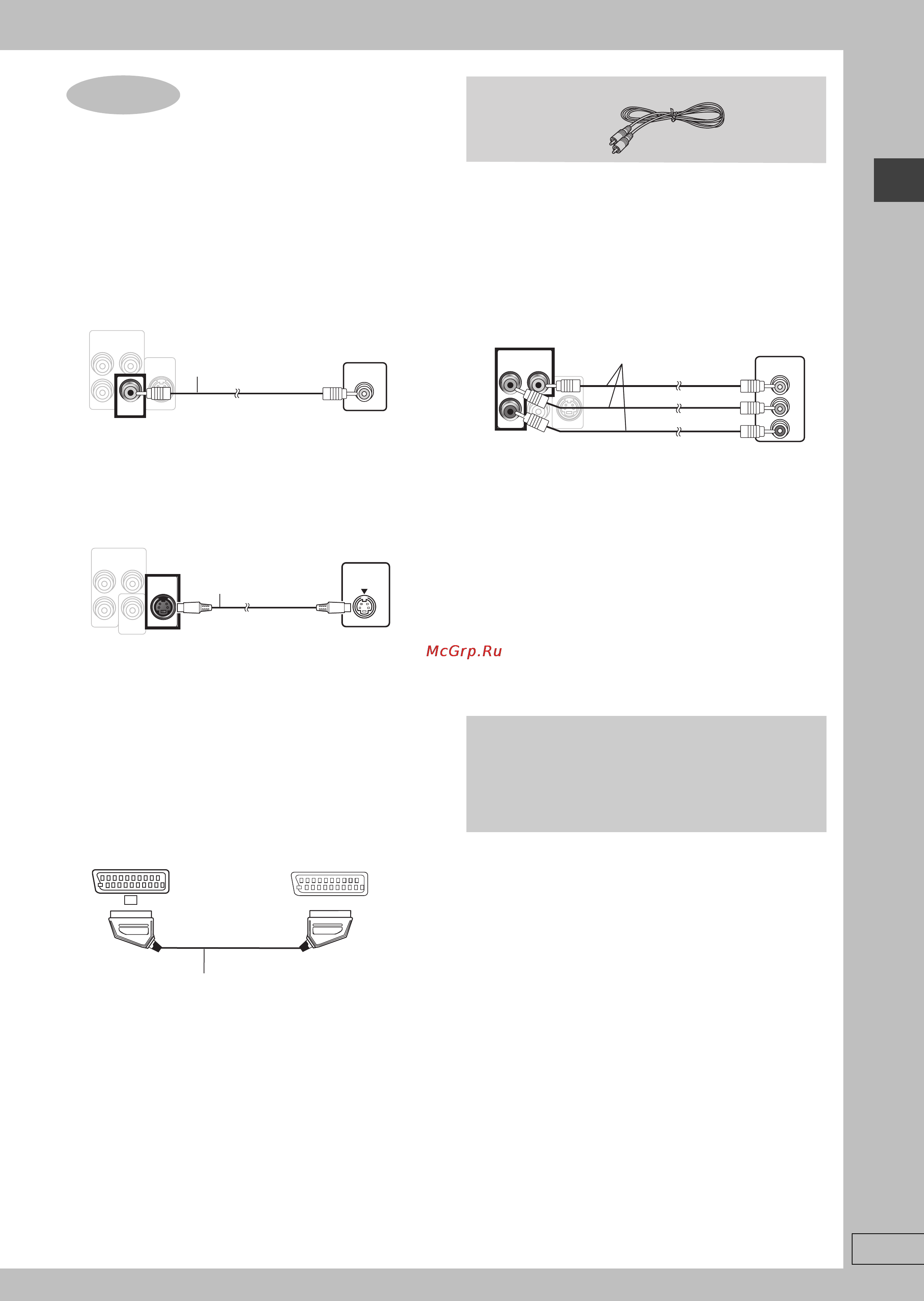

Телевізор із терміналом VIDEO IN
Телевізор із терміналом S-VIDEO IN
Термінал S-VIDEO OUT
Термінал S-VIDEO OUT забезпечує отримання яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості
(Y). (Хоча загальні результати залежать від якості
телевізора.)
Телевізор із терміналом SCART
Термінал SCART (AV)
Для покращення якості зображення апарат дозволяє змінити
вихід відеосигналу термінала SCART (AV) із “Video” на “S-
Video” або “RGB”, у залежності від типу підключеного
телевізора. Виберіть “S-Video/YPbPr” або “RGB/No Output” у
меню QUICK SETUP (стор. 9).
Телевизор с входными гнездами
COMPONENT VIDEO IN
COMPONENT VIDEO OUT термінал
Дані термінали можна використовувати для черезстрічкового
або прогресивного виходу, що дозволяє отримати чистіше
зображення, ніж при використанні термінала S-VIDEO OUT.
Підключення за допомогою цих терміналів виводить окремо
сигнали колірності (P
B/PR) та сигнал яскравості (Y) доягнення
високої точності відтворення кольорів.
Опис терміналів компонентного відеовходу залежить від
телевізора або монітора (наприклад, Y/P
B/PR, Y/B-Y/R-Y, Y/
C
B/CR). Підключайте до терміналів однакового кольору.
При використанні даного підключення виберіть “Video/
YPbPr” або “S-Video/YPbPr” у меню QUICK SETUP
(стор. 9). При виборі “RGB/No Output” сигнал RGB
виводиться з термінала SCART (AV), але у цьому випадку
жоден сигнал не виводиться з вихідних терміналів
компонентного відео.
КРОК 4
Відеопідключення
COMPONENT VIDEO OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
S-VIDEO
OUT
OUT
VIDEO
VIDEO
OUT
OUT
(PROGRESSIVE/INTERLACE)
(PROGRESSIVE/INTERLACE)
VIDEO IN
Задня панель
основного апарата
Відеокабель
(входить у комплект)
Телевізор
(не входить у
комплект)
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
S-VIDEO
OUT
OUT
VIDEO
OUT
(PROGRESSIVE/INTERLACE)
S-VIDEO
IN
Задня панель
основного апарата
Телевізор
(не входить у
комплект)
Кабель S-video
(не входить у комплект)
AV
AV
Задня панель
основного апарата
Телевізор
(не входить у комплект)
Кабель Scart
(не входить у комплект)
Для перегляду відео з
прогресивною розгорткою
Підключіть термінал компонентного відеовиходу до 625p
або 525p сумісного телевізора. (Відео може неправильно
відображатись при підключенні до телевізора, який не
підтримує прогресивну розгортку.)
Відеокабель
COMPONENT VIDEO OUT
P
B
P
R
Y
S-VIDEO
OUT
VIDEO
OUT
(PROGRESSIVE/INTERLACE)
(PROGRESSIVE/INTERLACE)
COMPONENT
VIDEO IN
PR
PB
Y
Задня панель
основного апарата
Телевізор
(не входить у
комплект)
Відеокабель
(не входить у комплект)
Відеопідключення
