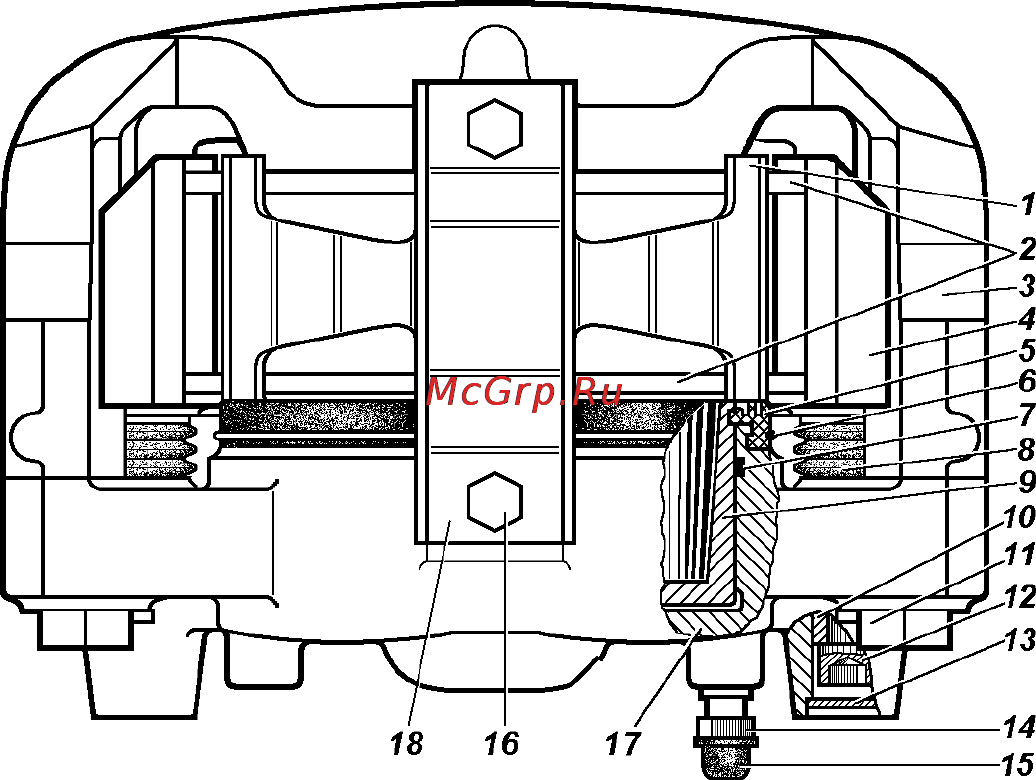

автомобиль на горизонтальной площадке затормозите стояночным тормозом и снимите колесо Осмотр колодок проводите через окно в суппорте 4 Если фрикционные накладки износились до толщины 1 5 2 0 мм то замените колодки новыми Замену производите на обоих передних колесах Для замены тормозных колодок отверните болты 16 снимите держатель 18 и пружину 1 Проверьте состояние тормозного диска Если на поверхности тормозного диска имеются глубокие риски и задиры то его необходимо снять с автомобиля очистить и отшлифовать При износе диска до толщины 20 4 мм замените его новым Убедитесь в отсутствии течи из блока цилиндров Проверьте защитные колпачки 5 и чехлы 8 которые должны быть без повреждений и правильно установлены в гнездах и при необходимости замените их Проверьте наличие смазки на наружной поверхности Рис 9 23 Передние дисковые тормоза I пружина 2 колодки 3 скоба 4 суппорт 5 защитный колпачок 6 стопорное кольцо 7 уплотнительное кольцо 8 защитный чехол 9 поршень 10 втулка II болт 12 винт 13 заглушка 14 перепускной клапан 15 колпачок 16 болты крепления держателя пружины 17 блок цилиндров 18 держатель пружины 102
