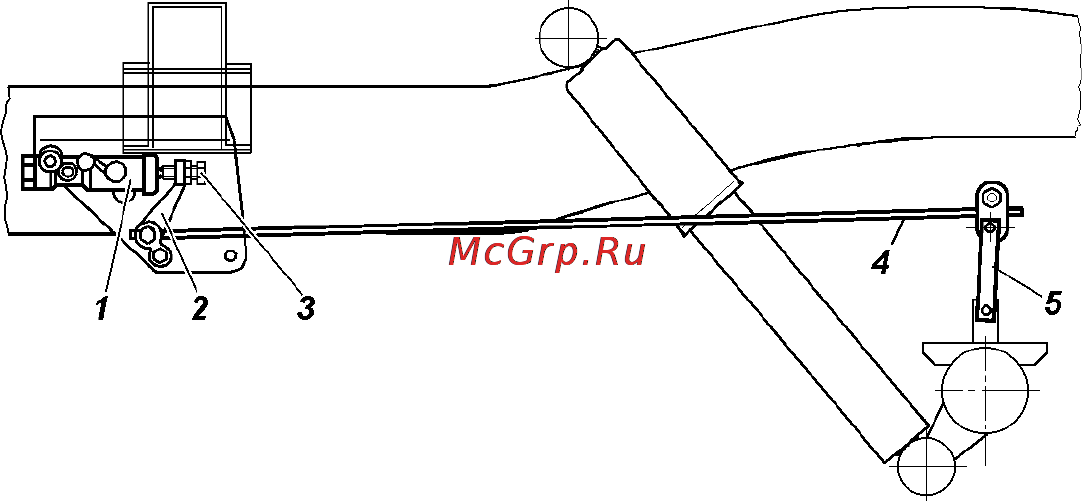

заглушки 15 и отсутствие подтекания из под нее тормозной жидкости В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора При выступании заглушки из отверстия и подтекании тормозной жидкости регулятор подлежит замене Защитный чехол должен быть плотно установлен в гнездах поршня и корпуса и не должен иметь повреждений В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие упругого рычага 4 рис 9 26 на поршень регулятора Регулировку производите в следующей последовательности 1 Установите снаряженный автомобиль на ровной горизонтальной площадке 2 Ослабьте контргайку регулировочного болта 3 и отверните болт на 2 3 оборота 3 Заверните болт 3 до соприкосновения его с хвостовиком поршня 17 см рис 9 25 регулятора 4 Доверните болт 3 см рис 9 26 на 2 и 1 3 оборота 14 граней головки болта 5 Затяните контргайку 6 Проверьте ход поршня регулятора см выше 7 Проверьте правильность регулировки при движении автомобиля Для этого двигаясь по прямому горизон тальному участку дороги с сухим асфальтовым покрытием затормозите автомобиль до блокировки колес При исправном регуляторе и правильно выполненной регу Рис 9 26 Привод регулятора давления I регулятор давления 2 рычаг привода 3 регулировочный болт 4 упругий рычаг 5 стойка рычага 106
