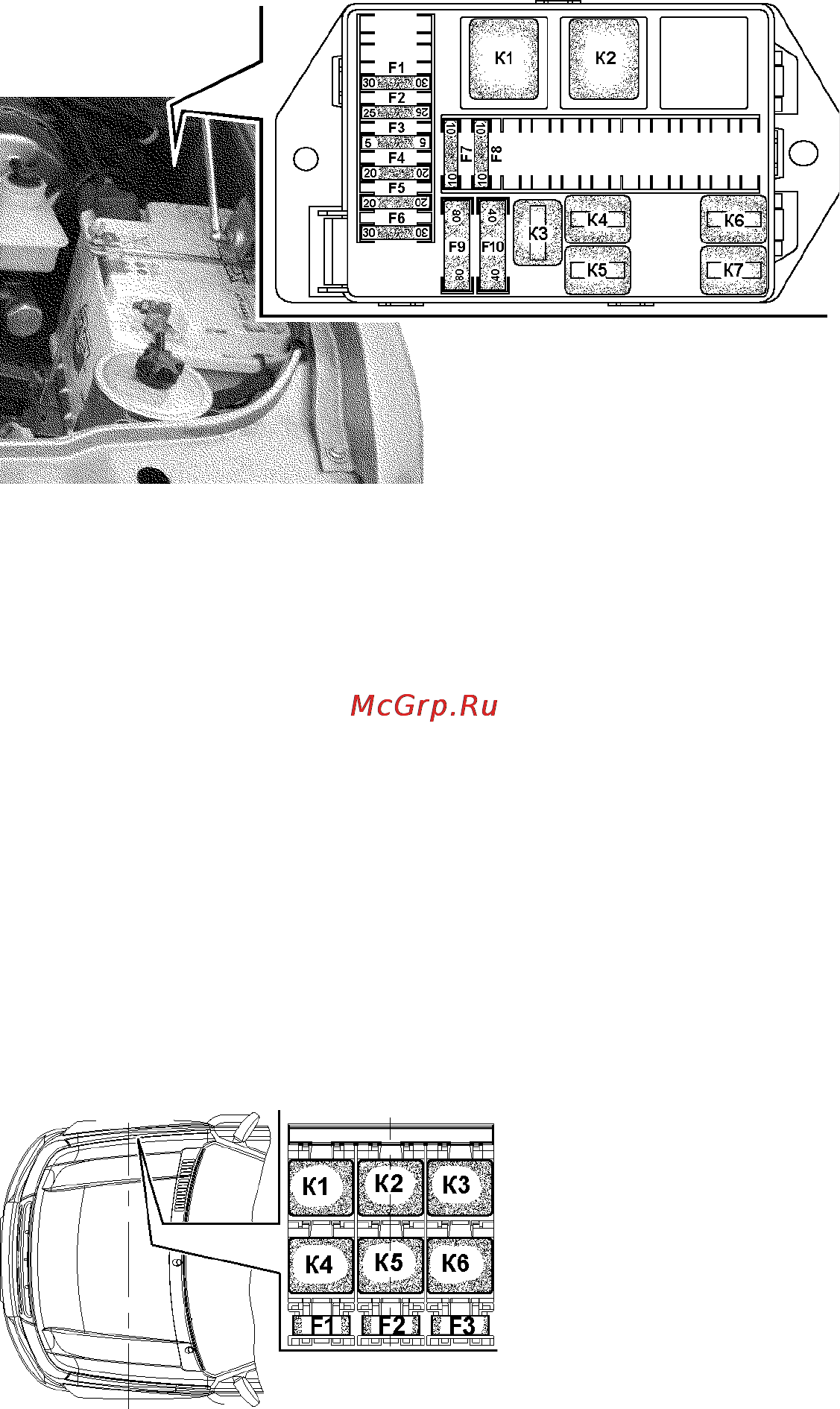

Рис 9 30 Блок реле и предохранителей К1 реле стартера К2 реле времени стеклоомывателя двери задка КЗ реле звуковых сигналов К4 реле КМПСУД К5 реле электробензонасоса Кб реле электровентилятора К7 реле электровентилятора П БЮ плавкие предохранители см таблицу Блок реле и предохранителей расположен слева под капотом автомобиля рис 9 30 Для доступа к реле и предохранителям блока реле необходимо снять его крышку Прежде чем заменить перегоревший предохранитель выясните причину его сгорания и устраните ее Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля рис 9 31 При снятии реле и предохранителей не допускается применять металлические предметы Не допускается применять предохранители не предусмотренные конструкцией см таблицу Ш Рис 9 31 Реле и предо хранители К1 реле включения венти лятора отопителя салона К2 реле I заслонки рецирку ляции КЗ реле 2 заслонки рециркуляции К4 реле муфты компрессора К5 реле вентилятора 1 Кб реле вентилятора 2 Н РЗ плавкие предохранители см таблицу 113
