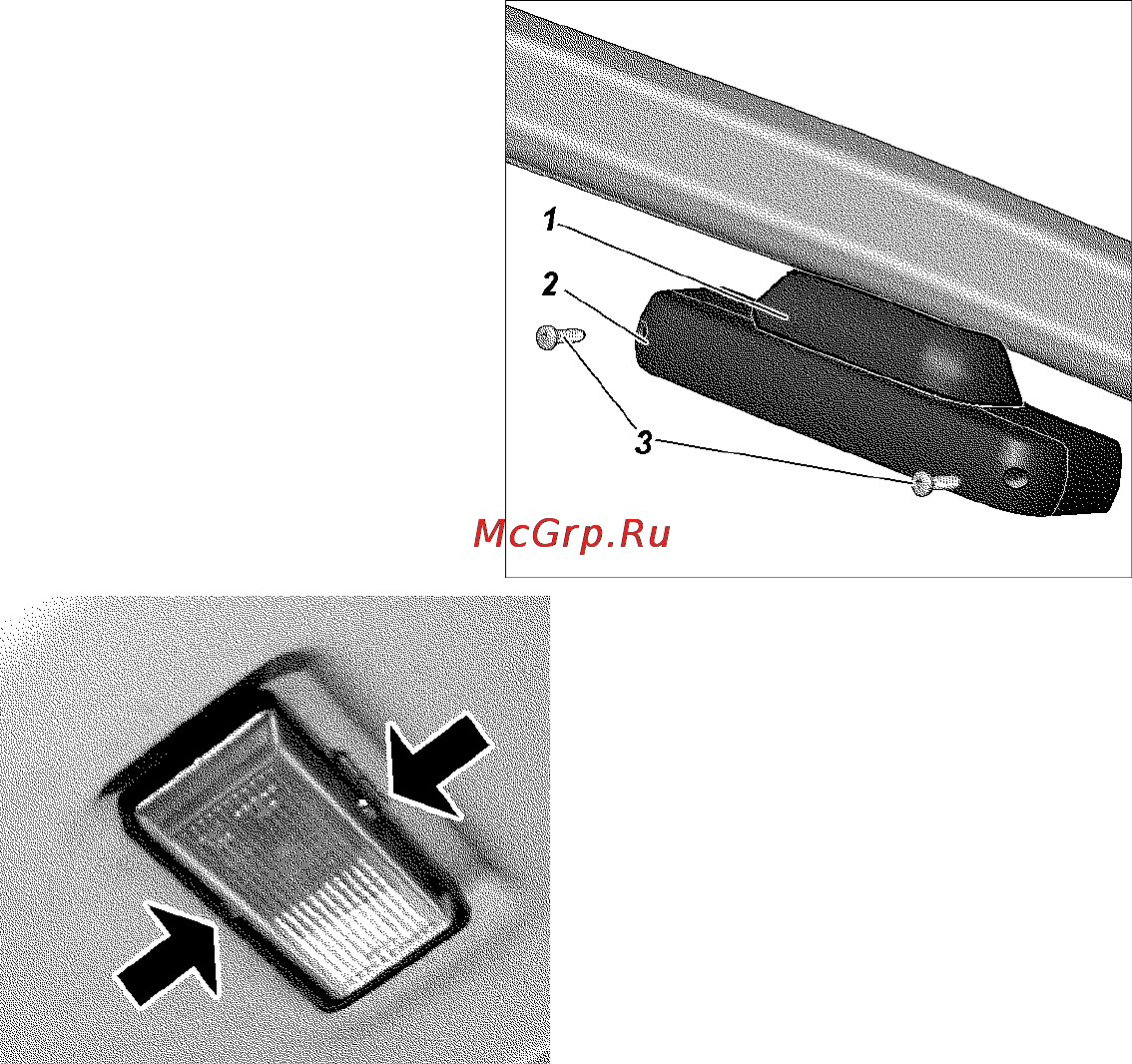

Фонарь дополнительного сигнала торможения установлен на внутренней панели двери задка Для замены ламп снимите накладку 1 рис 9 40 потянув ее на себя за верхнюю часть отверните винты 3 выньте из корпуса фонаря крышку 2 в сборе с патронами и при помощи пинцета выньте лампу Плафоны освещения салона Для замены ламп плафонов освещения салона аккуратно с боков нажмите на рассеиватель рис 9 41 и снимите его Плафоны индивидуального освещения Для замены лампы осторожно чтобы не повредить обивку крыши и плафон подденьте отверткой корпус 1 рис 9 42 и потяните плафон вниз С помощью отвертки выведите из зацепления защелки 7 патрона и выньте патрон Плафоны подсветки вещевых ящиков и монтажного блока Для замены лампы извлеките плафон сжав концы пружинных фиксаторов 1 9 43 Рис 9 40 Фонарь дополнительного сигнала торможения I накладка фонаря 2 крышка фонаря 3 винты Рис 9 41 Плафоны освещения салона 122
