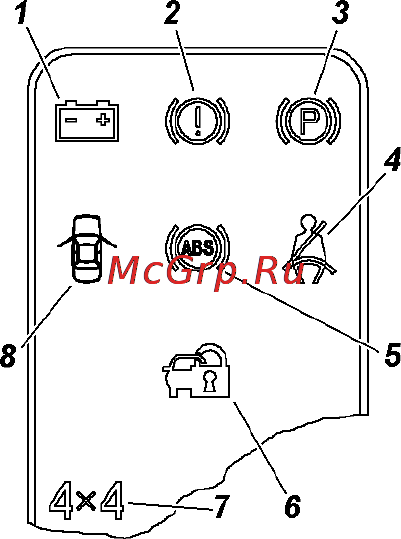

На рис 3 4 изображен блок сигнализаторов 1 сигнализатор разряда аккумуляторной батареи красный Горение при работающем двигателе говорит об отсутствии зарядки аккумуляторной батареи 2 сигнализатор неисправности рабочей тормозной системы и EBD красный 3 сигнализатор включения стояночного тормоза красный 4 сигнализатор непристегнутого ремня безопасности красный 5 сигнализатор неисправности антиблокировочной системы тормозов ABS оранжевый 6 сигнализатор включения иммобилайзера оранжевый 7 сигнализатор включения переднего моста зеленый Загорается при включении переднего моста на любой передаче раздаточной коробки 8 сигнализатор незакрытой двери красный На рис 3 5 изображена центральная консоль панели приборов 1 выключатель обогрева заднего стекла и наружных зеркал 2 выключатель рециркуляции 3 выключатель кондиционера 4 заглушка 5 выключатель аварийной сигнализации 6 подстаканник Чтобы выдвинуть подстаканник нажмите на его крышку до упора и отпустите подстаканник выдвинется автоматически Рис 3 4 Блок сигнализаторов наименование позиций см в тексте 25
