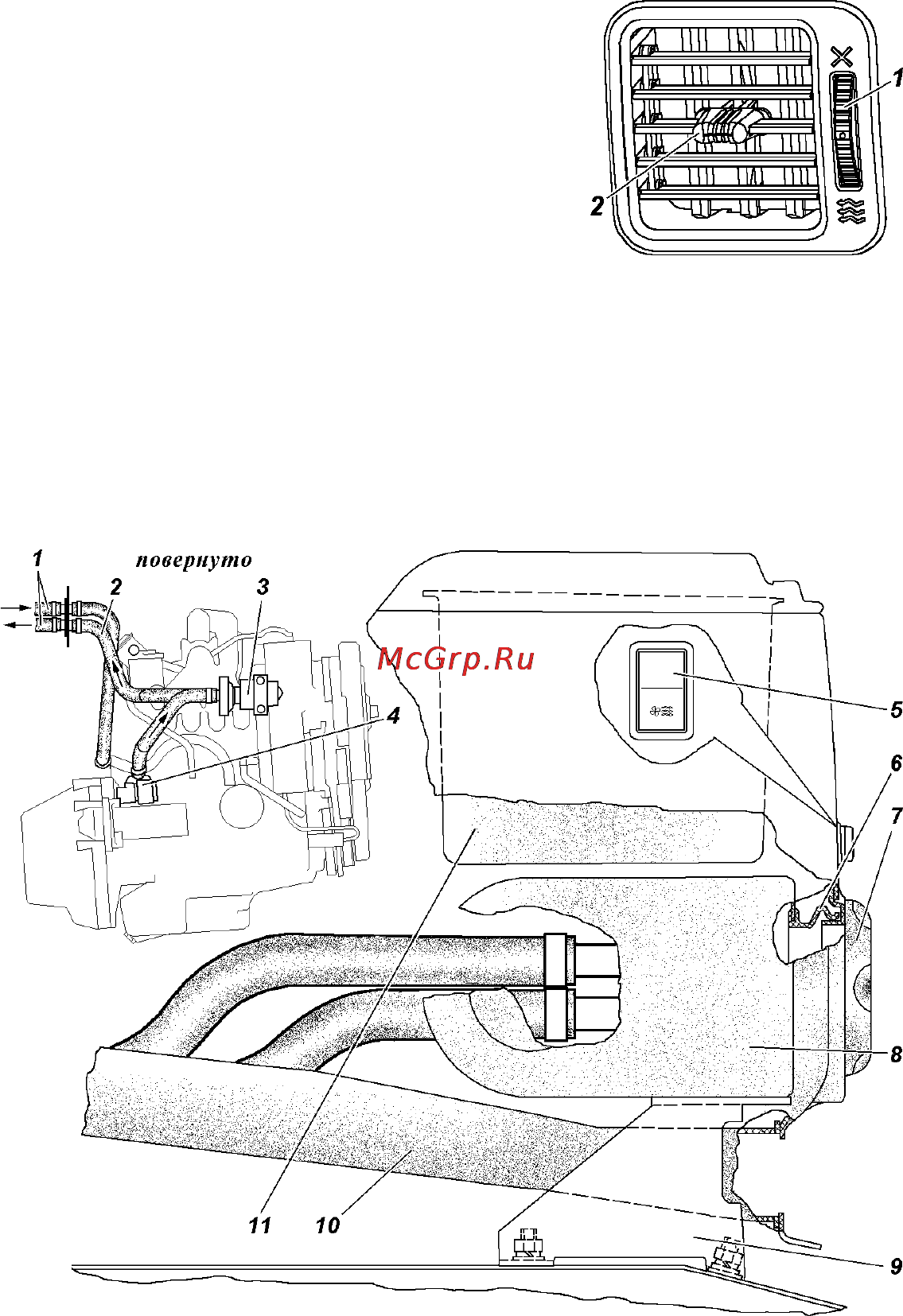

Рис 3 10 Сопло обдува I рычажок управления заслонкой 2 рычажок управления потоком воздуха стекла дверей а также через люк крыши при его наличии На часть автомобилей устанавливается люк вентиляции с электроприводом рис 3 12 ВНИМАНИЕ При эксплуатации необходимо соблюдать требования безопасности и рекомендации по пользованию изложенные в инструкции на люк приложенной к автомобилю Водитель обязан ознакомить пассажиров с требованиями безопасности и контролировать соблюдение правил безопасного использования люка Рис 3 11 Дополнительный отопитель I шланги отопителя 2 шланг подачи охлаждающей жидкости в отопитель 3 электродвигатель с насосом 4 штуцер 5 выключатель дополнительного отопителя 6 уплотнитель дефлектора 7 дефлектор 8 радиатор и электровентилятор дополнительного отопителя в корпусе 9 кронштейн 10 воздуховод обогрева ног задних пассажиров II корпус вещевого ящика облицовки туннеля пола 43
