Ульяновский Автомобильный Завод УАЗ Патриот Инструкция по эксплуатации онлайн [95/144] 11988

Содержание

• Atriot 1
• Автомобиль uaz 1
• Внимание 2
• Глава 1 общие сведения 3
• Его порядковый номер 4
• Идентификационный номер кузова выбит на верхнем 4
• Идентификационный номер шасси выбивается на правом 4
• Лонжероне рамы в задней части рис 1 4
• Соединителе рамки облицовки радиатора рис 1 4
• Т код завода изготовителя п описательная часть индекс транспортного средства ш указательная часть год изготовления автомобиля и 4
• Идентификационный номер двигателя змз 409 выбит на 5
• Площадке расположенной елевой стороны блока цилиндров над бобышками крепления передней опоры двигателя рис 1 5
• Глава 2 требования безопасности 14
• И предупреждения 14
• Автомобиля 19
• Глава 3 органы управления 19
• Оборудование салона и кузова 19
• Глава 4 подготовка автомобиля к 57
• Глава 5 обкатка нового автомобиля 57
• Работе после получения его с завода 57
• Глава 6 пуск и остановка двигателя 58
• Автомобиля в различных дорожных 60
• Глава 7 особенности вождения 60
• Метеорологических и климатических 60
• Условиях 60
• Автомобиля 64
• Глава 8 буксирование автомобиля 64
• Глава 9 техническое обслуживание 64
• Двигатель может перегреваться проверку исправности 74
• Затяните болты 11 74
• Муфта привода вентилятора в случае если муфта 74
• Муфты необходимо производить в сто уаз имеющих специализированное оборудование 74
• Номинальный крутящий момент на рычаге натяжителя 74
• Перестает включаться или включается не полностью 74
• Цепи защищаемые плавкими предохранителями 114
• Для замены ламп противотуманных фар отсоедините от 119
• Жгута проводов колодку 5 отверните винты 4 и снимите заднюю крышку фары 119
• Установку галогенных ламп производите в перчатках не 119
• Глава 10 инструмент и 126
• Принадлежности 126
• Глава 11 консервация 129
• Глава 12 транспортирование 132
• Глава 13 утилизация 132
• Лампы применяемые на автомобиле 133
• Лампы тип лампы мощность вт 133
• Моменты затяжки основных резьбовых 134
• Соединений кгс м 134
• Смазочные материалы и специальные жидкости 136
• О содержании драгоценных металлов в изделиях 139
• Сведения 139
• Электрооборудования автомобиля 139
• Содержание 140
• Uaz patriot 144
• Автомобиль 144

Похожие устройства

• Panasonic SC-HT543 Инструкция по эксплуатации
• Delonghi ECO310.W Инструкция по эксплуатации
• Yard-Man YM 5519 SPO-L HW Инструкция по эксплуатации
• Samsung PG 838R-SB Инструкция по эксплуатации
• Haier HW50-12866ME Инструкция по эксплуатации
• Yamaha YRS-20B(G) Инструкция по эксплуатации
• Acer V200 Инструкция по эксплуатации
• Panasonic SC-HT540 Инструкция по эксплуатации
• Delonghi ECO310.R Инструкция по эксплуатации
• Samsung MW711KR Инструкция по эксплуатации
• Simplicity ERDP16550 881246 Инструкция по эксплуатации
• Yamaha YRS-20G(B) Инструкция по эксплуатации
• Haier HW50-10866 Инструкция по эксплуатации
• Acer P700 Инструкция по эксплуатации
• Panasonic SC-HT520 Инструкция по эксплуатации
• Efco LR 44 TB Инструкция по эксплуатации
• Delonghi ECAM22.110.SB Инструкция по эксплуатации
• Samsung G273VRS Инструкция по эксплуатации
• Yamaha YRS-20G(P) Инструкция по эксплуатации
• Haier HW50-1010A Инструкция по эксплуатации

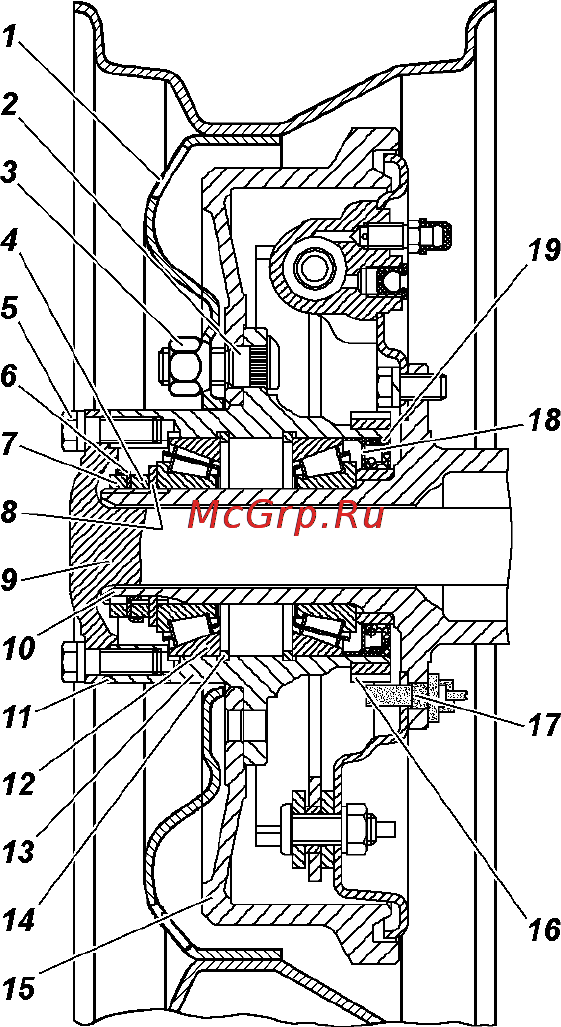

Для замены смазки ступицу снимите с цапфы удалите отработавшую смазку тщательно промойте подшипники и манжету Смажьте подшипники и рабочую кромку манжеты Обязательно заполните смазкой пространство между роликами подшипников Между подшипниками заложите слой смазки толщиной 10 15 мм Не закладывайте в ступицу смазки больше нормы во избежание попадания в колесные тормозные механизмы Регулировку подшипников ступиц колес выполняйте в следующей последовательности 1 Вывесите автомобиль или поднимите его домкратом со стороны колеса подшипники которого должны быть отрегулированы 2 Снимите колпак колеса при комплектации легкосплавными колесами Демонтируйте полуось 9 рис 9 20 заднего моста или муфту отключения колес у переднего моста 3 Отогните ус замочной шайбы 6 отверните контргайку 7 и снимите замочную шайбу 4 Ослабьте гайку 4 регулировки подшипников на 1 6 1 3 оборота 1 2 грани 5 Проворачивая рукой колесо проверьте легкость его вращения колесо Рис 9 20 Ступица заднего колеса I колесо 2 болт ступицы 3 гайка крепления колеса 4 регу лировочная гайка 5 болт креп ления полуоси 6 стопорная шайба 7 контргайка 8 упорная шайба 9 полуось 10 цапфа II прокладка 12 подшипник 13 ступица 14 упорное кольцо 15 тормозной барабан 16 импульсный диск 17 датчик АБС 18 упорная шайба 19 манжета 95
