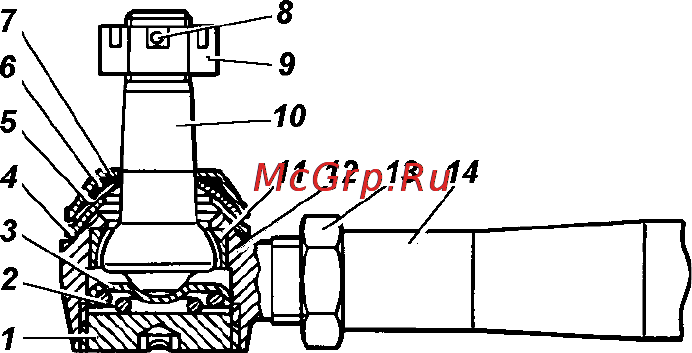

увеличенный свободный ход для чего проверить надежность затяжки см приложение 2 болтов крепления картера рулевого механизма состояние шарниров рулевых тяг затяжку клина крепления карданного вала зазоры в шарнирах и шлицевых соединениях карданного вала рулевой колонки а также наличие зазоров в рулевом механизме При обнаружении зазора в шарнире рулевой тяги завернуть до упора заглушку 1 рис 9 21 а затем отвернуть ее на 1 2 оборота и в этом положении снова закернить При обнаружении радиального зазора в шарнире вала рулевого управления осевое перемещение крестовины в подшипниках произвести дополнительную раскерновку подшипников в ушках вилок Раскерновку производить таким образом чтобы не допустить смятие стакана подшипника При наличии зазоров в шлицевых соединениях кардан ного вала рулевой колонки замените вал При обнаружении зазоров в рулевом механизме произвести регулировку механизма Регулировку производите на СТО УАЗ Натяжение ремня привода насоса гидроусилителя см подраздел Система охлаждения двигателя Заменяйте ремень в случае обнаружения его повреждения или при чрезмерном его растяжении Проверка уровня и смена масла гидроусилителя При про верке уровня масла в масляном баке 1 рис 9 22 передние колеса должны быть установлены прямо Масло доливайте до уровня сетки заливного фильтра масляного бака или выше ее не более чем на 5 мм Масло должно быть предварительно отфильтровано через фильтр с тонкостью фильтрации не более 40 мкм Заправку системы производите в следующем порядке 7 6 5 10 4 3 11 12 13 14 2 1 Рис 9 21 Шарнир рулевых тяг I заглушка 2 пружина 3 пята 4 шайба сферическая нижняя 5 шайба сферическая верхняя 6 кольцо защитное 7 пружинный колпачок 8 шплинт 9 13 гайка 10 палец шаровый II сухарь 12 наконечник 14 тяга 98
