ALLIGATOR М-550 “Инструкция по установке© Saturn Marketing, Ltd.
9
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
18-КОНТАКТНЫЙ РАЗЪЕМ (ВЕРХНИЙ РЯД):
ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИ-
РОВКИ ДВИГАТЕЛЯ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ (требуется установка дополнительного ре-
ле)
ОРАНЖЕВЫЙ провод замыкается намассупри включенном режиме охраны и служит для управления до-
полнительным нормально замкнутым реле блокировки стартера или зажигания. Это отрицательный тран-
зисторный слаботочный выход (максимальный ток нагрузки
500 мА) и должен использоваться только для
управления катушкой реле.

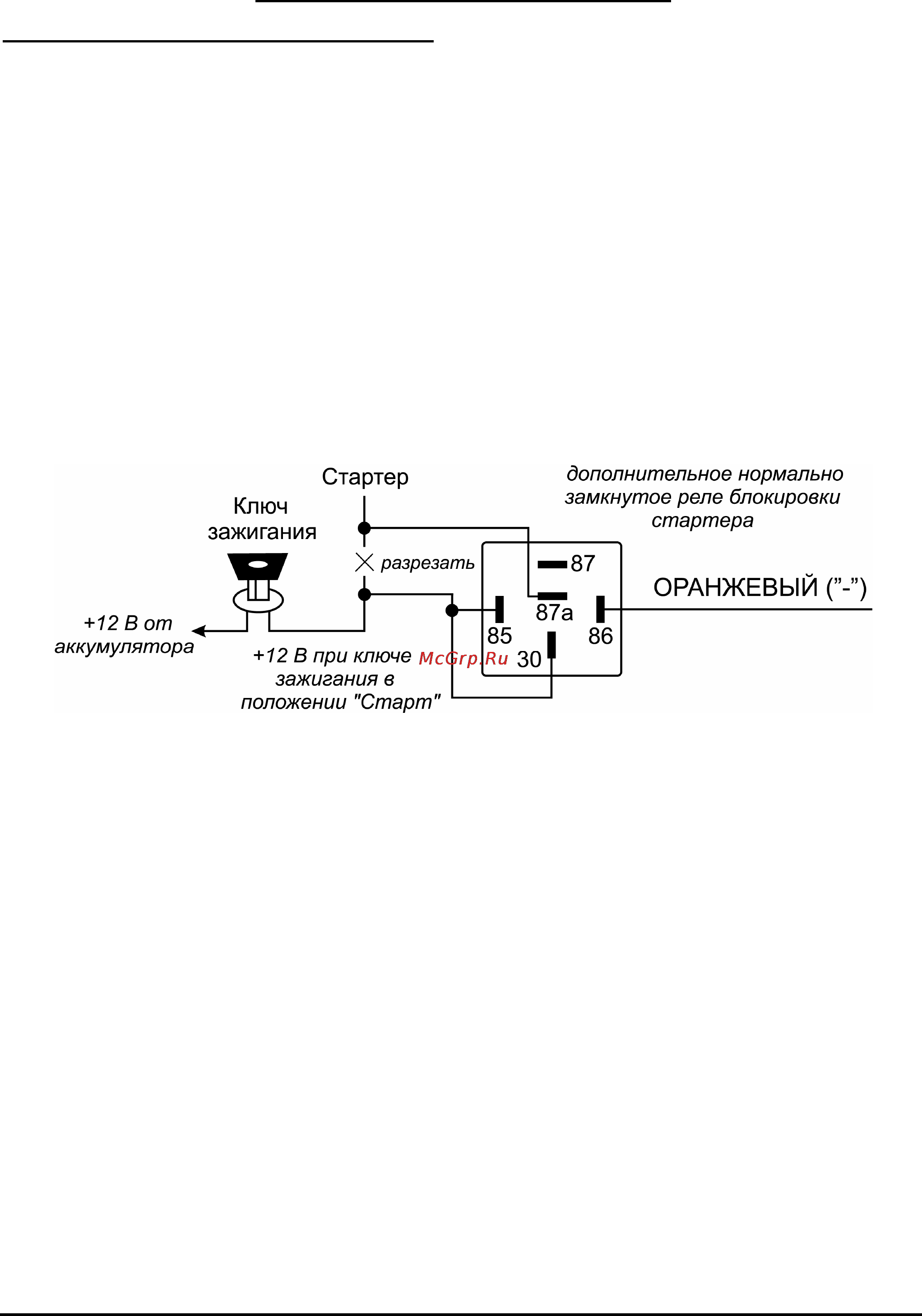

Подсоединение: Подсоедините ОРАНЖЕВЫЙ провод к контакту 86 дополнительного реле блокировки
стартера. Подсоедините контакт 85 реле к проводу от замка зажигания, на который поступает напряже-
ние +12В, когда ключ зажигания находится в положенииЗАПУСК” (CRANK), и присутствует напряжение 0В,
когда ключ зажигания находится
в любом ином положении.
Если используется блокировка цепи зажигания (что необходимо, например, для реализации функции ак-
тивного глушения двигателя автомобиля или для реализации функции постановки на охрану с включенным
двигателем), то Вы также можете подключить контакт 85 реле к ЖЕЛТОМУ проводу системы.
Перережьте вышенайденный провод от замка зажигания, идущий к
соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту 30 реле. Подсое-
дините другую часть провода к контакту 87а реле как показано на схеме.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ОРАНЖЕ-
ВЫЙ провод системы для
блокировки какой-либо иной цепи, кроме цепи стартера.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТОЯННОГО ТОКА
(2 х 7.5А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима "Паника" и при срабатывании режима “Anti-
HiJack” (если
данная функция включена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям
управления правых и левых габаритных огней авто-
мобиля.
Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод питания основного блока сис-
темы от КРАСНОГО провода системы, нарастите его и подсоедините к +12В аккумулятора. КРАСНЫЙ
провод системы подсоедините кмассе через
предохранитель. После этого переставьте диоды, уста-
новленные в БЕЛЫХ проводах системы, в обратную полярность и подсоедините 2 БЕЛЫХ провода сис-
темы непосредственно к цепям управления правых и левых габаритных огней.
