ALLIGATOR М-550 “Инструкция по установке” © Saturn Marketing, Ltd.

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 86 дополнительного 30А реле и под-

соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в со-

ответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.

Примечание: Обратите внимание на то, что провод освещения салона и провод цепи концевого

выключа-

теля двери не всегда являются одним и тем же проводом. Например, во многих последних моделях авто-

мобилей GM цепь освещения панели приборов выполнена Белым проводом, и этот провод не является

проводом цепи концевого выключателя двери (к которому должен подключаться КОРИЧНЕВЫЙ провод от-

рицательного триггера двери системы). Тем не менее, именно

к данному Белому проводу рекомендуется

подсоединять ТЕМНО-СИНИЙ провод системы для управления освещением салона автомобиля. Мы реко-

мендуем использовать штатную цепь освещения салона автомобиля даже в том случае, если Вы не ис-

пользуете ее для подсоединения с цепью концевого выключателя двери.

ВНИМАНИЕ: В том случае, если Вы используете провод цепи

концевого выключателя двери для управле-

ния внутрисалонным освещением автомобиля, обязательно установите диод для изолирования цепи

триггера двери от цепи управления внутрисалонным освещением. В противном случае не сможет правиль-

но работать функция автоматической повторной постановки системы в режим охраны.

7) Если автомобиль оборудован электрическими стеклоподъемниками, ТЕМНО-СИНИЙ провод системы

может быть запрограммирован как “отрицательный выход для закрывания окон автомобиля при

постановке системы на охрану ” (программируемая функция № 14). В этом случае данный выход сис-

темы также уже более не будет управляться нажатием кнопки

передатчика. Вместо этого ТЕМНО-

СИНИЙ провод будет автоматически замыкаться на “массу” на 30 секунд после постановки системы на ох-

рану с помощью брелка-передатчика или после пассивной постановки на охрану. Нажатие кнопки

пе-

редатчика в течение этих 30 секунд остановит работу стеклоподъемников, не снимая систему с охраны.

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-

томатически отключит вход датчика удара на все время, пока данный выход активизирован + еще 3 секун-

ды.

Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-

томобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ТЕМНО-СИНИЙ

провод к данному проводу.

8) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для управ-

ления пейджером” (программируемая функция № 14). В этом случае он также уже более не управляться

при нажатии кнопки

передатчика, вместо этого ТЕМНО-СИНИЙ провод будет автоматически замыкаться

на “массу” каждый раз при срабатывании системы.

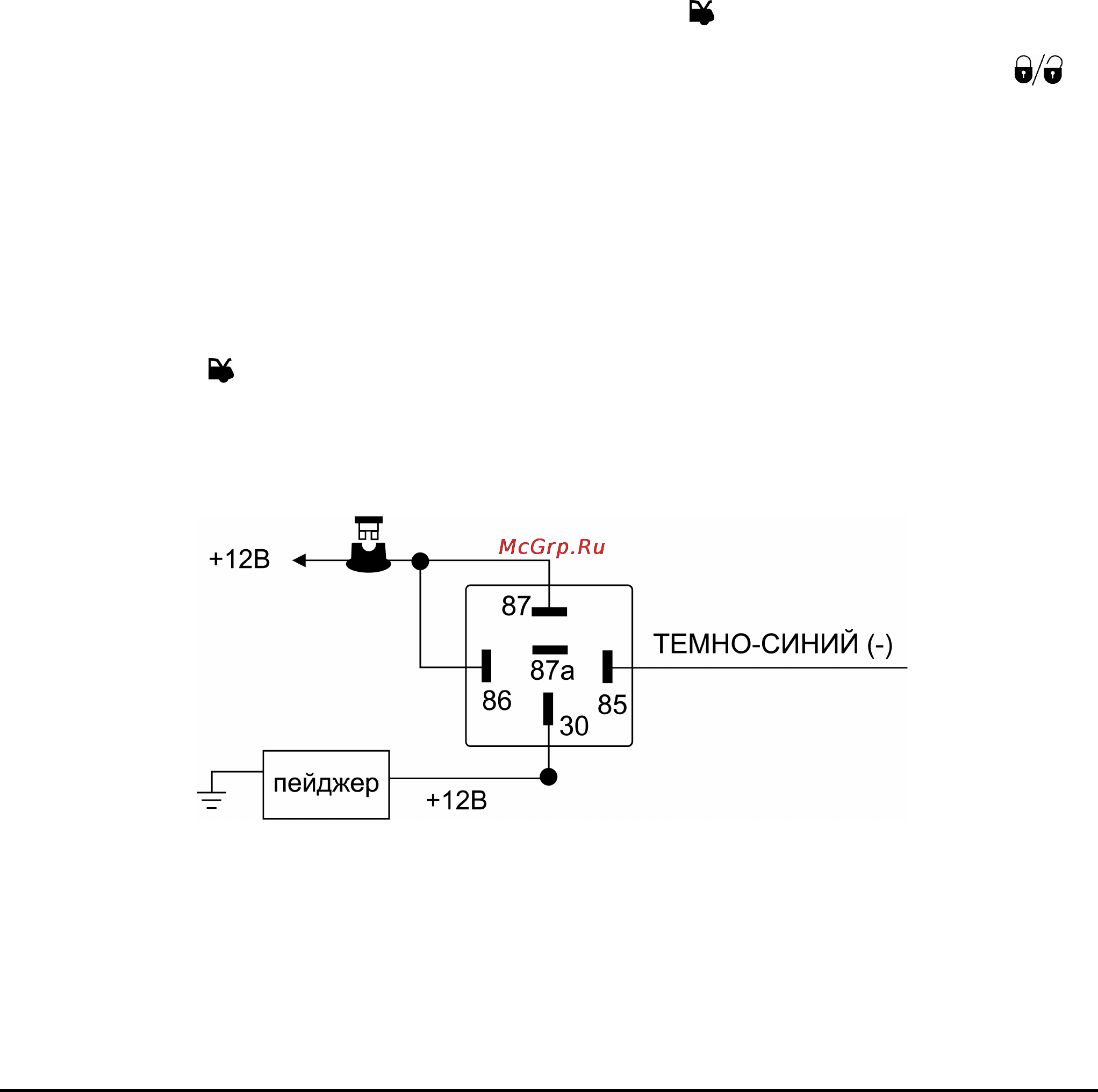

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к проводу отрицательного триггера дополнитель-

ного пейджера. В том случае, если пейджер управляется положительным триггером, используйте дополни-

тельное реле, как показано на схеме.

ЧЕРНЫЙ ПРОВОД: “МАССА”

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-

земленным частям корпуса автомобиля.

ВНИМАНИЕ: Не перепутайте этот провод с тонким Черным проводом антенны, который выходит из цен-

трального блока управления отдельно.
