Section 02 ENGINE
Subsection 08 (LUBRICATION SYSTEM)

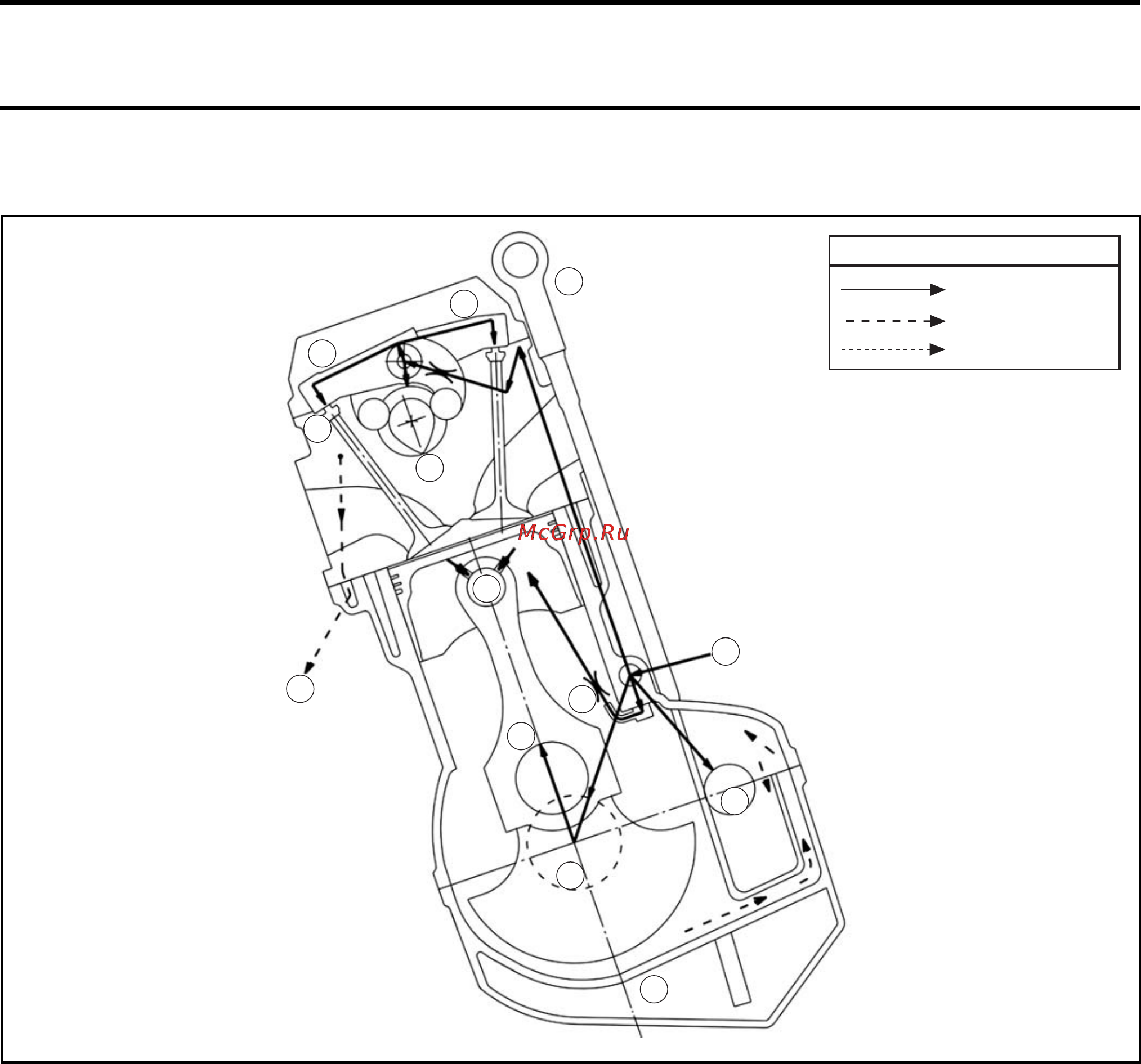

ENGINE LUBRICATION CIRCUIT
1
2
3
4
5
6
7
8
9
10
11
12
13
Legend
Pressurized oil
Blow-by gas
Scavenged oil
smr2009-023-100_en
1. Oil dipstick
2. Rocker arm (intake)
3. Rocker arm (exhaust)
4. Hydraulic valve lifter
5. Camshaft
6. Piston pin
7. Into PTO cover
8. From oil filter
9. Piston cooling
10.Connecting rod
11.Balance shaft
12.Crankshaft
13.Oil tank
88
smr2009-023
