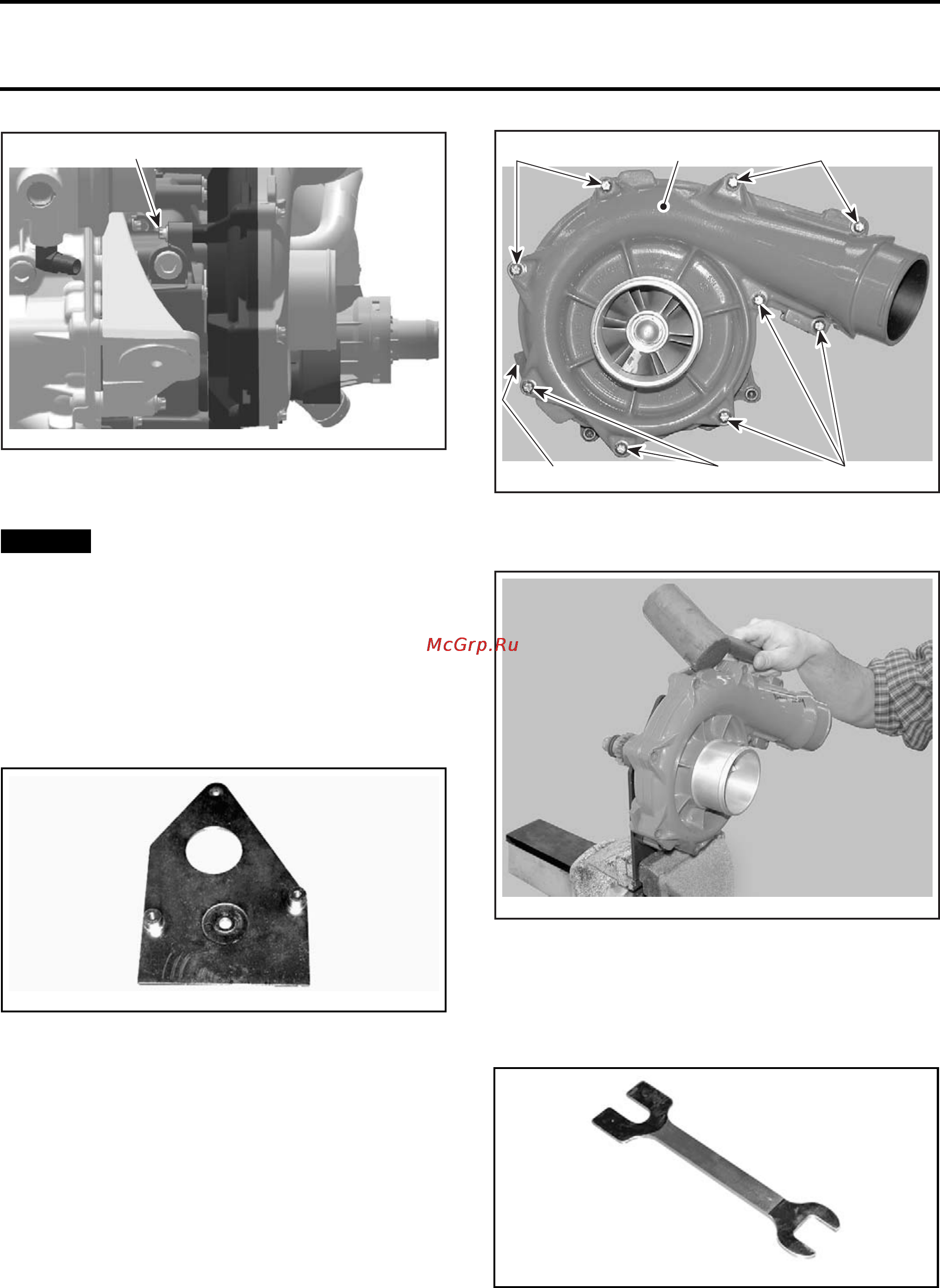

Section 02 ENGINE
Subsection 04 (SUPERCHARGER)
1
R1503motr250A
1. Upper retaining screw
Supercharger Disassembly
NOTICE
Be scrupulous when working on
supercharger parts. Supercharger rotation
reaches 45 000 RPM. Any modification, im-
proper repair, assembly or damage on the
parts, may result in damage of the super-
charger. Strictly follow the described proce-
dures.
1. Mount supercharger on the
SUPPORT PLATE
(P/N 529 035 947)
.
529035947
2. Take a
part supercharger housing.
1
F00B28A
3
2
1
1 1
1. Retaining screws
2. Housing half (intake side)
3. Housing half (engine side)
F00B29A
PLASTIC HAMMER
3. Loosen cap nut (turn clockwise) on super-
charger shaft turbine side while holding shaft
with the
SUPERCHARGER RETAINING KEY
(P/N 529 036 027)
.
529035949
44 smr2009-020
