4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕПЛОВОЙ ПУШКИ.

Тепловая пушка (см.рис.1, рис.2) состоит из двух половинок кожуха или цельной трубы, внутри которой

установлена горелка и вентилятор, блока управления, колес и ручки, а так же топливного бака (несущие

части).

Посредством насоса топливо движется по топливопроводу и проходит через форсунку горелки. Топливо

под давлением впрыскивается в камеру сгорания.

Электронный воспламенитель подает напряжение на свечу зажигания. Свеча поджигает топливно-

воздушную смесь.

Электродвигатель вращает вентилятор, под действием которого воздух движется внутрь камеры сгорания

и вокруг нее (происходит подпор воздуха). Нагреваясь, он образует поток горячего воздуха на выходе.

Запуск тепловой пушки производится следующим образом: подключить к электросети, отрегулировать

контрольное устройство на рабочий режим, вентилятор начнет работать, и через несколько секунд

произойдет воспламенение.

При первом пуске или после полного использования топлива, приток топливно-воздушной смеси к

форсунке может быть недостаточным, что приведет к включению в работу устройства контроля пламени,

которое заблокирует тепловую пушку. В этом случае нужно подождать около минуты и, нажав кнопку

перезапуска, перезапустить снова.

Для остановки работы тепловой пушки нужно установить переключатель в положение "О" пламя погаснет,

а вентилятор продолжит работать, пока камера сгорания полностью не остынет.

Блок управления оснащен электрическим устройством, контролирующим пламя. В случае выявления

одной или нескольких неисправностей в работе блока управления, это устройство блокирует работу

тепловой пушки, термостат перегрева включается в работу, что приводит к перерыву в подаче топлива.

Термостат перезапускает блок управления автоматически, когда температура в камере сгорания понижается

до допустимого значения. Перед тем, как повторно включить тепловую пушку, необходимо определить и

устранить причину перегрева (например, выход из строя вентилятора). Для перезапуска блока управления,

нужно нажать кнопку перезапуска и повторить операции.

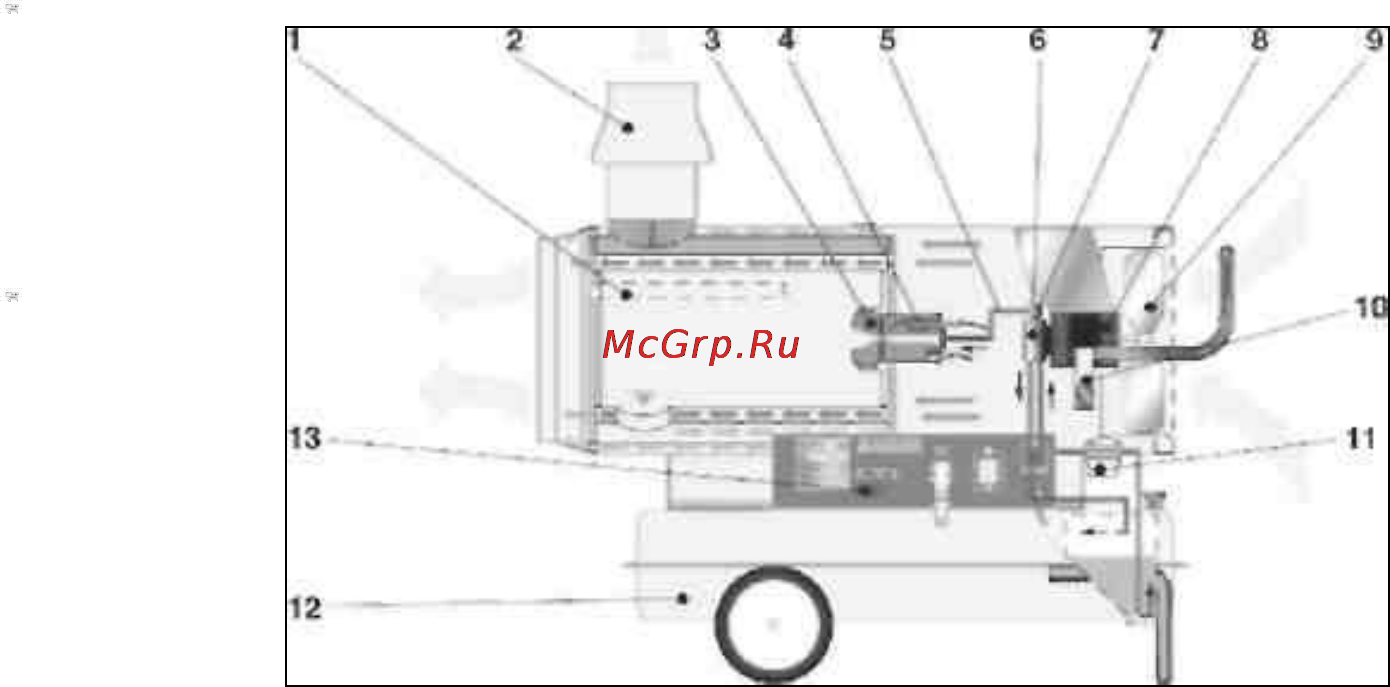

Рис. 2. Принципиальное устройство тепловой пушки

1-камера сгорания, 2-дымовая противоветровая муфта, 3-горелка, 4-сопло, 5-топливная цепь, 7-

электроклапан топлива, 8-мотор, 9-вентилятор, 10-ручка, 11-фильтр топлива, 12-топливный бак, 13- блок управления.

5. Техническое обслуживание

Перед техническим обслуживанием и ремонтом отключайте тепловую пушку от источника питания.

Каждые 300 часов эксплуатации контролируйте и очищайте топливные фильтры (46,13).

Каждые 300 часов эксплуатации чистите или заменяйте распылитель топлива (61). Заменяйте изношенные

детали.
