8

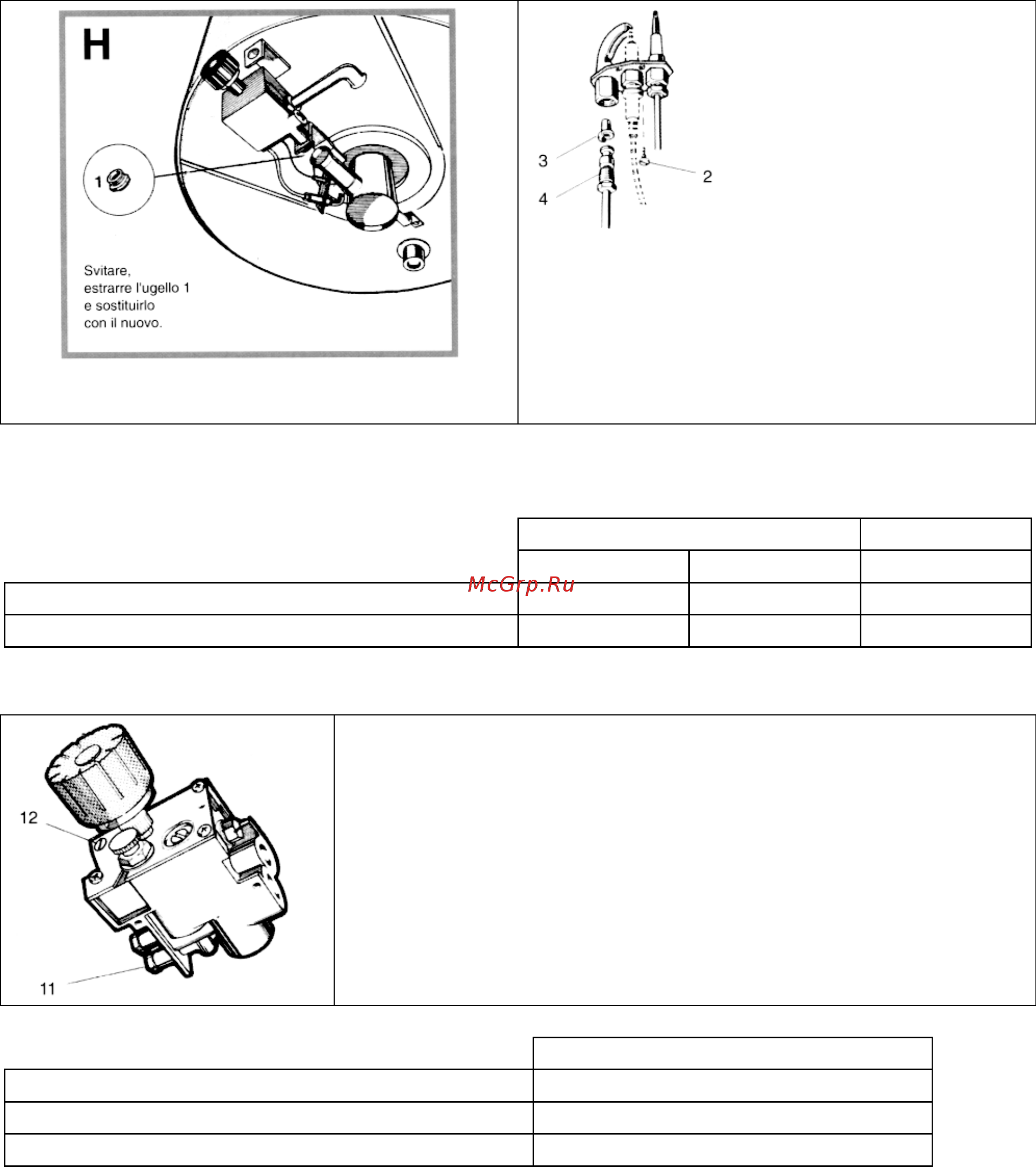

13. УКАЗАНИЯ ДЛЯ ТЕХНИКА-УСТАНОВЩИКА
Инструкции по настройке аппарата с газовым клапаном модели EUROSIT при
переводе с природного газа метана (G20) на сжиженный (G30-G31)
13.1.
Водонагреватели обычно предназначены для работы на природном газе (метан G20)
с тепловой производительностью 8100 ккал/м
3
и не требуют дополнительной
регулировки.
Настройка на другой тип газа должна осуществляться
квалифицированным техником.
13.2.
При настройке на другой тип газа следует провести следующие операции:
а) заменить форсунку 1 основной горелки; b) заменить форсунку 2 запальника
Отвинтить и извлечь форсунку 1, заменив
ее на новую.
а) вывинтить винт 2
b) вывинтить штуцер 4
c) вытянуть трубку наружу
d) заменить форсунку 3 на новую
e) вставить и затянуть штуцер 4
f) затянуть винт 2
13.3.
Обратите внимание: форсунки, необходимые для настройки водонагревателя
на другие типы газа, должны быть заказаны у фирмы-поставщика
.
13.4.
Диаметры отверстий форсунок в мм приведены в таблице:
Основная горелка Запальник
мод.50 мод.80-100
Природный газ метан (G20) 1.5 1.9 0.27
Сжиженный газ (G30-G31) 1.0 1.1 0.19
14. РЕГУЛИРОВКА
14.1.
Регулировка запальника (клапан модели EUROSIT)
Регулировка производится вращением винта 12 (см. рис.
S
).
Пламя запальника должно иметь высоту приблизительно 2-3
см и окружать верхнюю часть термопары.
14.2.
Давление подачи газа (природный и сжиженный
газы)
Требуемые значения давления подачи газа, измеряемые на
штуц ере 11 при помощи манометра и указанные в мбар,
приведены в таблице:
Давление подачи газа
Природный газ метан (G20) 20 мбар
Сжиженный газ бутан (G30-G31) 30 мбар
Сжиженный газ пропан (G30-G31) 37 мбар
Не производите никаких других регулировок!
ВНИМАНИЕ. Возможно, что в результате регулировки горелка изменит свое
первоначальное положение. Проверьте ее центровку: ее ось должна совпадать с
осями дымоходной тр убы и камеры сгорания
.
