Ariston ABS PLT PW 50 V [13/14] Cihaz boyutlari schèma k instalaci
![Ariston SLV PW 30 V Slim [13/14] Cihaz boyutlari schèma k instalaci](/views2/1019891/page13/bgd.png)

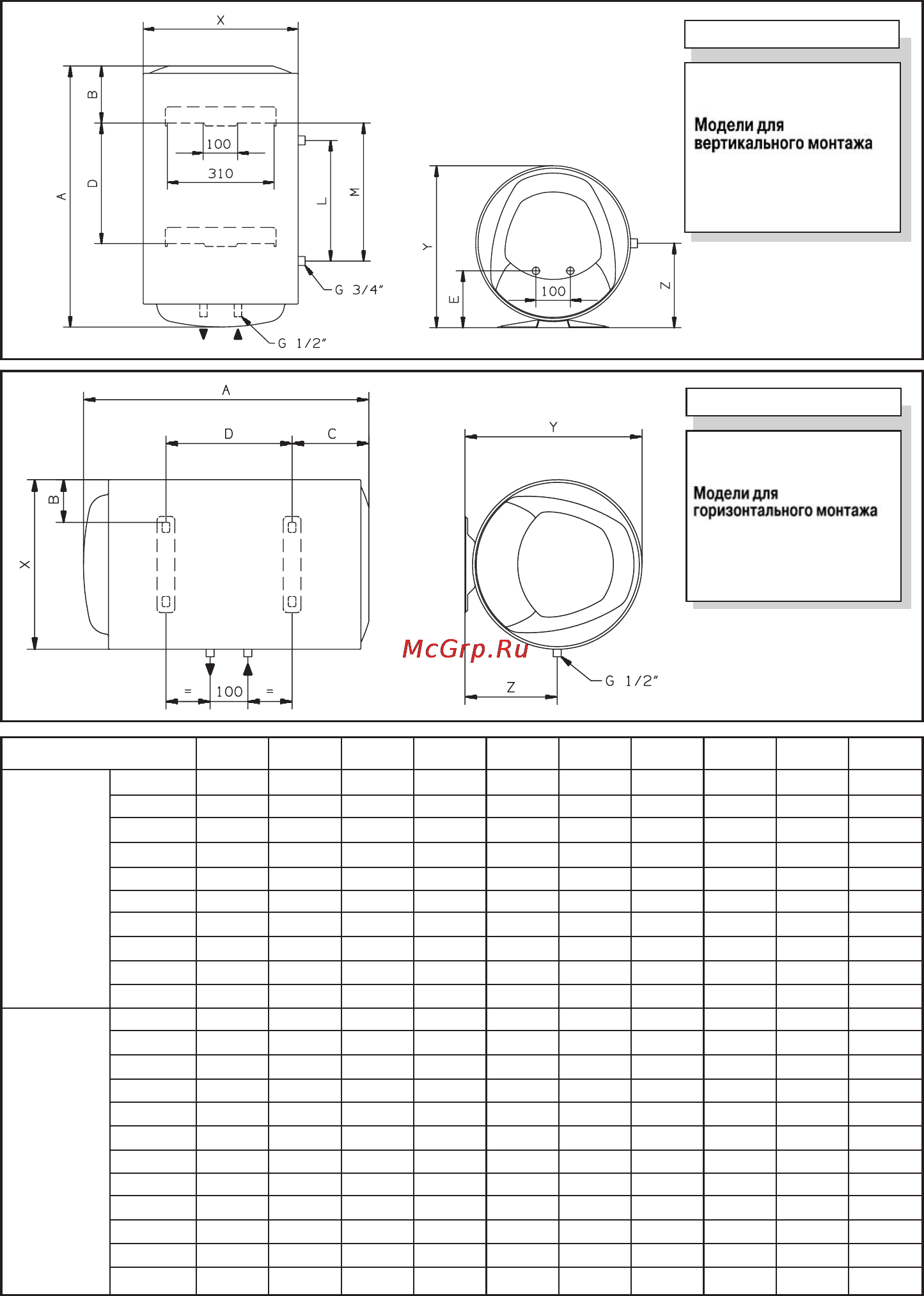

SCHEMA INSTALLAZIONE - INSTALLATION SCHEME - Rjylshe c[tvfcs
CIHAZ BOYUTLARI - SCHÉMA K INSTALACI
Modelli verticali
Vertical models
Modele verticale
Vertikalni modeli
Modelli orizzontali
Horizontal models
Modele orizontale
Horizontalni modeli
ABCDELMXYZ
30 V 588 145 - - 96,5 - - 353 373 -
40V 719 145 - - 96,5 - - 353 373 -
50 V 837 145 - - 96,5 - - 353 373 -
65 V 981 145 - - 96,5 - - 353 373 -
80 V 1178 145 - - 96,5 - - 353 373 -
30 H 588 64,5 141 242 - - - 353 373 196,5
40 H 719 64,5 141 373 - - - 353 373 196,5
50 H 837 64,5 141 491 - - - 353 373 196,5
65 H 981 64,5 141 635 - - - 353 373 196,5
80 H 1178 64,5 141 832 - - - 353 373 196,5
50 V 553 163 - - 165 - - 450 470 -
80 V 758 163 - - 165 - - 450 470 -
100 V 913 166 - - 165 - - 450 470 -
120 V 1108 166 - - 165 - - 450 470 -
150 V 1338 164 - 944 165 - - 450 470 -
80 T 758 163 - - 165 350 363 450 470 245
100 T 913 166 - - 165 350 515 450 470 245
50 H 553 113 159 160 - - - 450 470 245
80 H 758 113 174 335 - - - 450 470 245
100 H 913 113 177 487 - - - 450 470 245
120 H 1108 113 177 682 - - - 450 470 245
150 H 1338 113 175 896 - - - 450 470 245
Ø 353
Ø 450
MOD.
