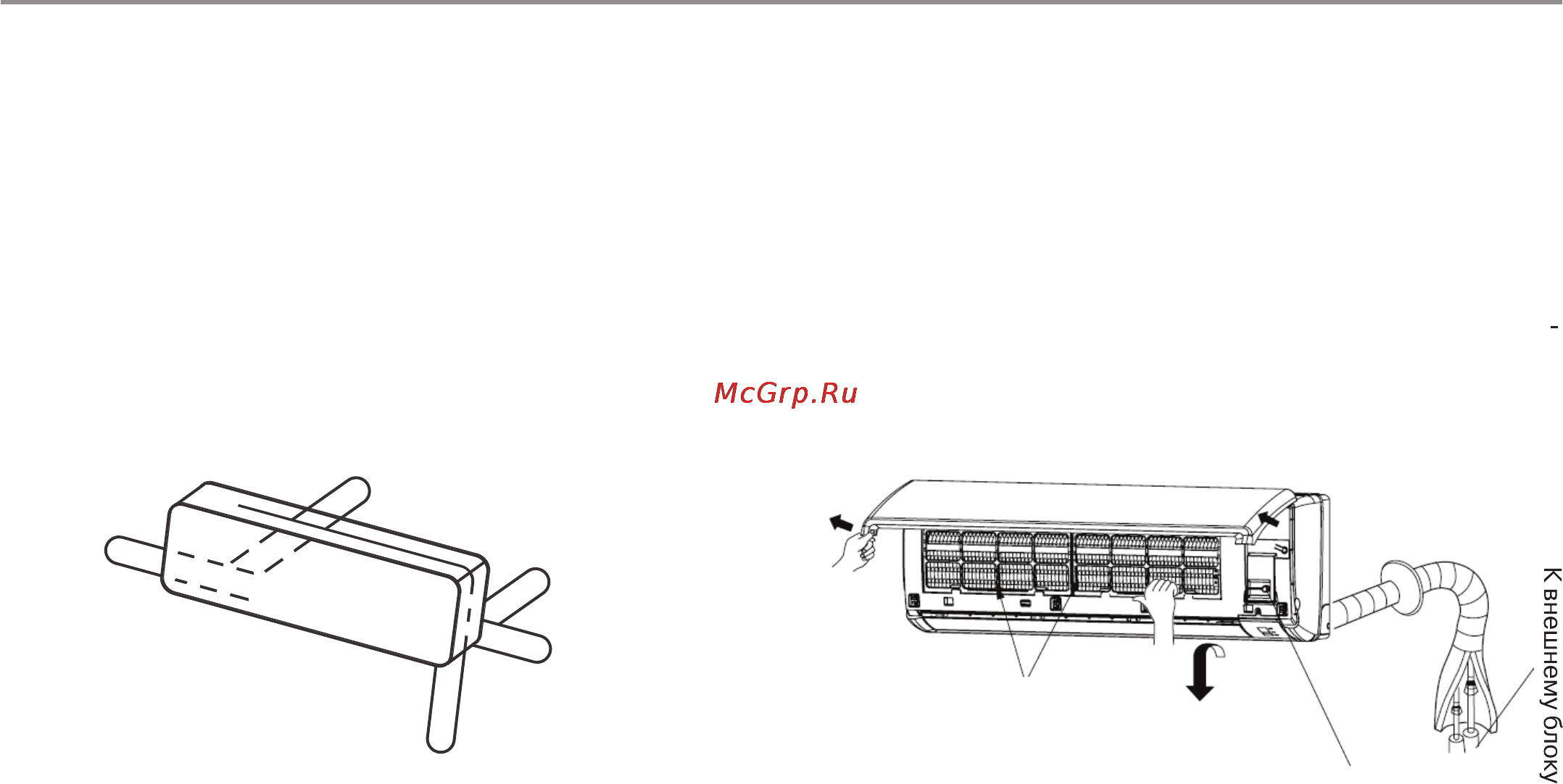

Варианты подвода трубопровода

При подводе справа или справа снизу необходимо удалить

заглушки на корпусе настенного блока. Заглушку нужно со

хранить на тот случай, если кондиционер в будущем уста

новят в другое место.

Изгибать трубы в нужное направление необходимо очень

аккуратно, чтоб избежать заломов трубы. Проложите

провода межблочных соединений через отверстие в стене

с небольшим запасом для дальнейшего подключения

внутреннего блока.

1. Прикрепите дренажный шланг к нижней стороне труб

для хладагента клейкой виниловой лентой.

2. Обмотайте трубы для хладагента вместе с дренажным

шлангом изоляционной лентой.

3. Пропустите дренажный шланг и трубы для хладагента

через отверстие в стене, далее навесьте комнатный

блок на крюки монтажной пластины так, чтоб они оказа

лись в специальных выемках корпуса настенного блока.

Сзади слева

Слева

Сзади справа

Справа

Снизу

Воздушный фильтр

Сервисная крышка
