12
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
1. Двигатель не
включается
Нет напряжения в сети
питания.
Проверить наличие напряжения
в сети питания.
Неисправен выключатель.
Обратиться в
специализированный
Сервисный центр для ремонта.
Неисправен шнур питания.
Неисправен удлинитель
Замените неисправный
удлинитель исправным.
2. Повышенная
вибрация, шум.
Неисправны подшипники.
Обратиться в
специализированный
Сервисный центр для ремонта
Не затянут винт крепления
режущего ножа
Затяните винт крепления
режущего ножа.
3. Появление
дыма и запаха
горелой изоляции.
Неисправность обмоток
якоря или статора.
Обратиться в
специализированный
Сервисный центр для ремонта
4. Двигатель
перегревается.
Загрязнены окна
охлаждения
электродвигателя.
Прочистить окна охлаждения
электродвигателя.
Электродвигатель
перегружен.
Снять нагрузку и в течении
2÷3 минут обеспечить работу
инструмента на холостом ходу
при
максимальных оборотах.
Неисправен якорь.
Обратиться в
специализированный
Сервисный центр для ремонта.
5. Двигатель
не развивает
полную скорость
и не работает на
полную мощность
Низкое напряжение в сети
питания.
Проверить напряжение в сети.
Сгорела обмотка или
обрыв в обмотке.
Обратиться в
специализированный
Сервисный центр для ремонта
Слишком длинный
удлинительный шнур.
Заменить шнур на
более
короткий, убедившись, что он
отвечает требованиям п.5.2.5.
6. Низкое качество
кошения
Затупился режущий нож
Заточить режущий нож или
установить новый
Режущий нож установлен
не правильно
Переустановить режущий нож.
На режущий нож
намоталась трава или
иные инородные предметы
Очистить режущий нож.
9

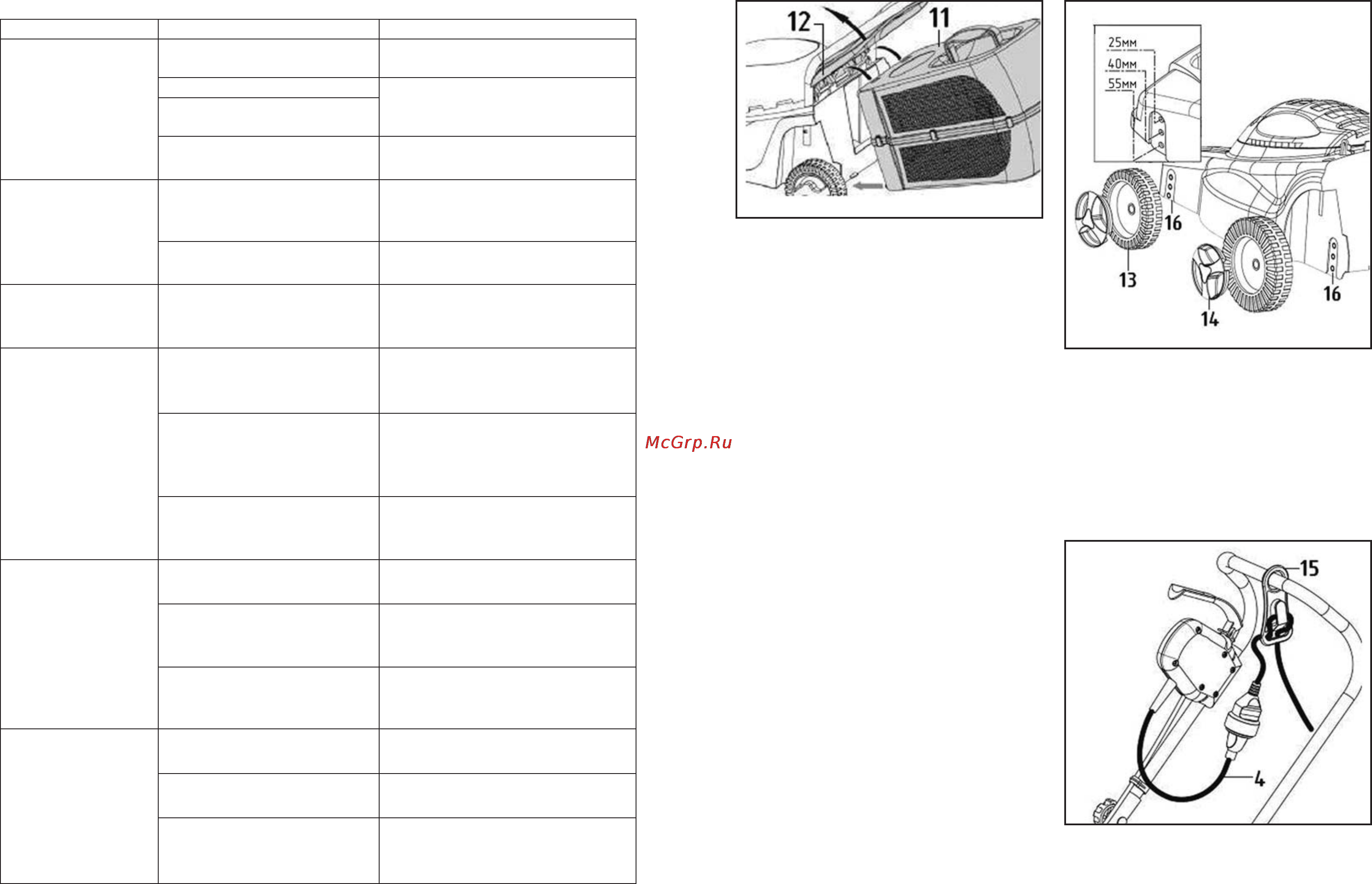

Рис. 10
Примечание: колеса (13) меньшего диа-
метра устанавливайте спереди газоноко-
силки, а колеса (13) большего диаметра
- сзади.
7.3. Установка выключателя (Рис.7-8)
7.3.1. В верхней части рукоятки (8) уста-
новите выключатель (6) и зафиксируйте
его двумя винтами (17), подложив под них
шайбы из комплекта поставки.
7.3.2. Зафиксируйте электрический шнур
питания (4) на рукоятке при помощи хо-
мутов (5).
7.4. Сборка
и установка травосборника
(Рис.9-10)
7.4.1. Совместите верхнюю и нижнюю ча-
сти корпуса травосборника (11) и зафик-
сируйте их зажимами (18).
7.4.2. Поднимите дефлектор (12) газоно-
косилки и установите травосборник (11)
на газонокосилку.
8. ПОРЯДОК РАБОТЫ С
ГАЗОНОКОСИЛКОЙ
8.1. Регулировка высоты скашивания
(Рис.11)
При нормальной высоте травы газонный
покров должен поддерживаться на уровне
4-5 см. Трава должна срезаться не более
чем на треть высоты за один проход.
8.1.1. Открутите колпак (14) колеса (13),
вращая его против часовой стрелки.
8.1.2. Установите винт колпака (14) коле-
са (13) в отверстие на установочной пло-
щадке (16), соответствующее необходи-
мой высоте скашивания.
8.1.3. Закрутите колпак (14) колеса (13),
вращая его по часовой стрелке.
8.1.4. Аналогично установите остальные
колеса.
8.2. Включение газонокосилки (Рис
.12-
13)
Предупреждение: Если при включении
двигателя газонокосилка находится на
участке с не скошенной травой, суще-
ствует вероятность перегрева и выхо-
да из строя электродвигателя газоно-
косилки.
Рис. 11
Рис. 12
8.2.1. Подключите вилку шнура питания
(4) газонокосилки к розетке удлинителя.
8.2.2. Вставьте удлинитель в паз держа-
теля (15), и изогнув кабель петлей, закре-
пите его за крючок держателя (15), как по-
казано на Рис.12.
