Haier HEC-12HNB03/R2 [25/40] Установка кондиционера
![Haier HEC-09HNB03/R2 [25/40] Установка кондиционера](/views2/1012904/page25/bg19.png)
795
265
196
HEC07HNB03/R2
HEC09HNB03/R2
HEC12HNB03/R2
795
265
191
HEC07HNA03/R2
HEC09HNA03/R2
HEC12HNA03/R2
Установка кондиционера
23

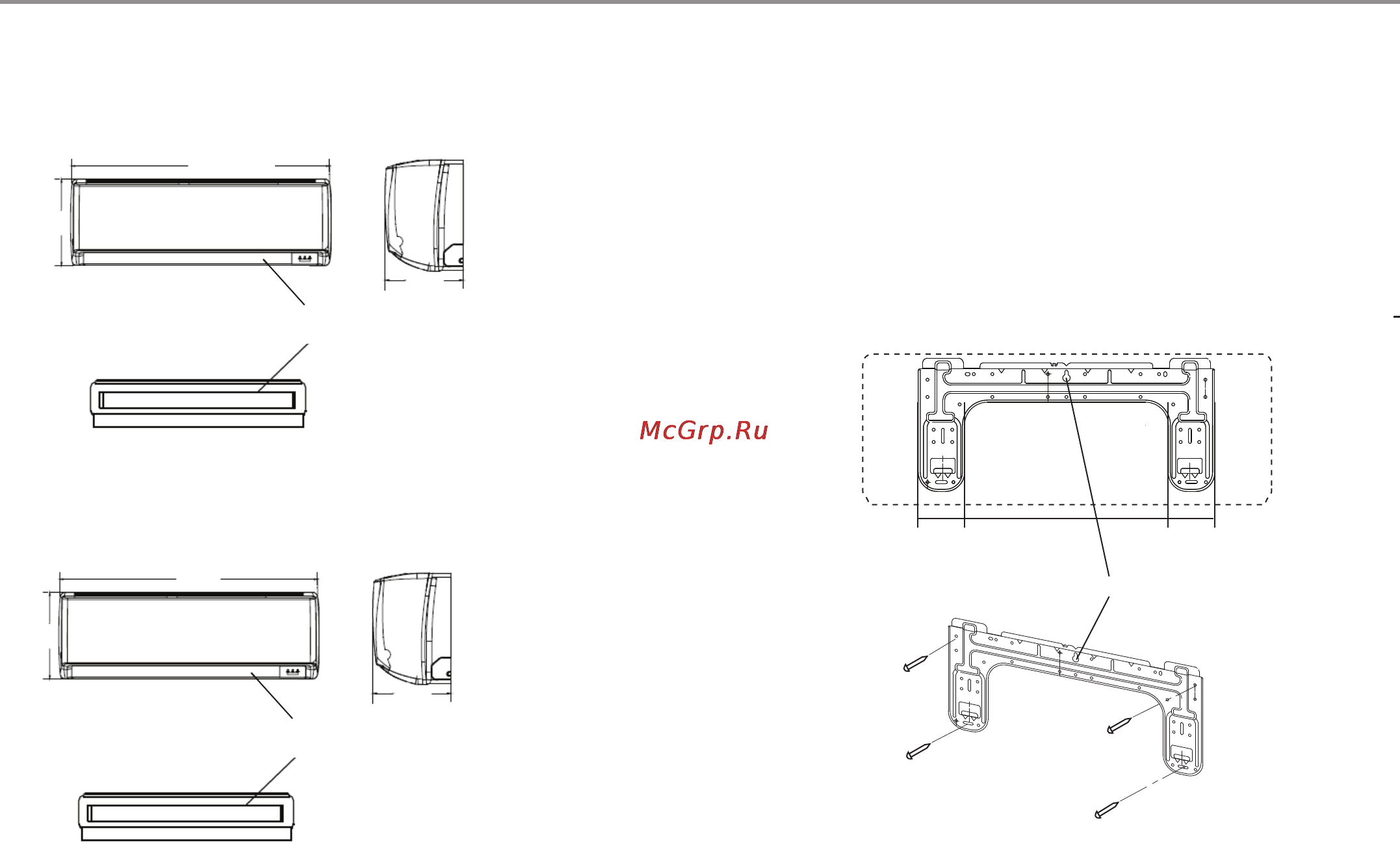

Монтаж внутреннего блока
Установка монтажной пластины
Временно прикрепите монтажную пластину на ровной
стене, соблюдая ее горизонтальное положение.
Отметьте на стене позиции для высверливания крепежных
отверстий.
Просверлите отверстия в стене согласно разметке
(диаметром 6 мм) и вставьте в них пластиковые дюбели.
Закрепите монтажную пластину на стене с помощью шуру
пов.
Жалюзи вертикальной
регулировки потока воздуха
Жалюзи вертикальной
регулировки потока воздуха
75 330 75
Временное крепление
