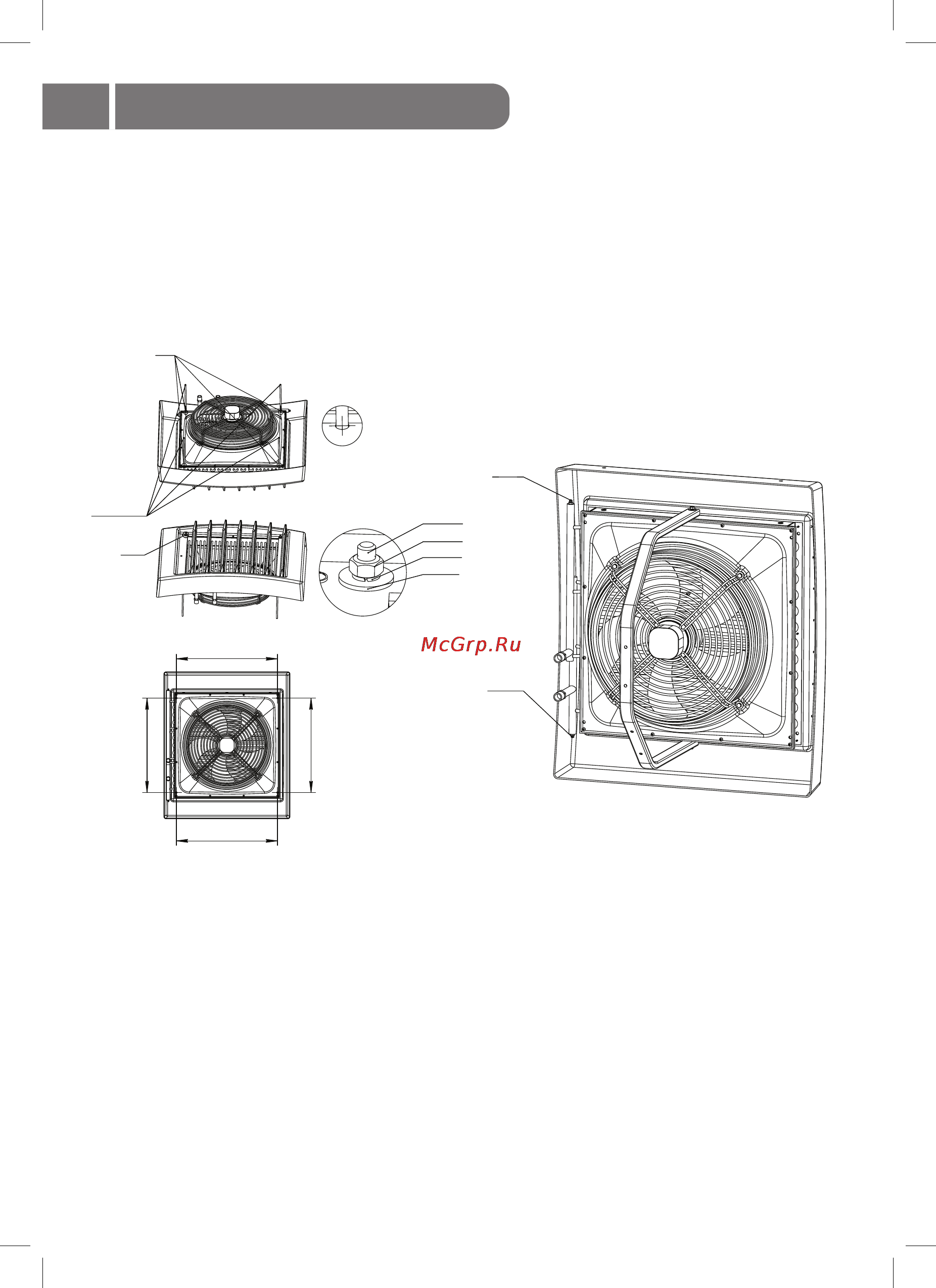

Горизонтальное подключение: резьбовые
монтажные отверстия (4 шт.) предусмотрены
на задней панели аппарата. Для монтажа
обогревателя посредством монтажных шпи-
лек необходимо ввести шпильки M8 через от-
верстия предусмотренные в корпусе (вид А)
и закрепить их посредством шайбы, гайки и
гровера (вид Б).
Советы по монтажу и пусконаладке
Подключение теплоносителя
Во время монтажа трубопровода с те-
плоносителем следует защищать присо-
единительный патрубок теплообменника от
воздействия крутящего момента. Вес про-
кладываемых трубопроводов не должен соз-
давать нагрузки на патрубки теплообменни-
ка.
Рекомендуется присоединение трубопро-
вода с помощью гибких патрубков (что
позволяет изменять положение аппарата
на монтажной консоли).
Удаление воздуха / спуск теплоносителя
Удаление воздуха осуществляется посред-
ством ослабления винта воздухоотводчика
1. Спуск теплоносителя производится с по-
мощью удаления винта
2. В случае запуска обогревателя после
предварительного спуска теплоносителя
следует помнить об удалении воздуха из си-
стемы.
Следует также обратить особое внима-
ние на защиту аппарата от случайного
попадания в корпус воды во время спуска
теплоносителя.
Шпильки М8
Шпилька
Гайка М8
Гровер
Шайба
А
А
Б
Б
621
665
665
621
621
665
665
621
1
2
1
2
Монтаж прибора
