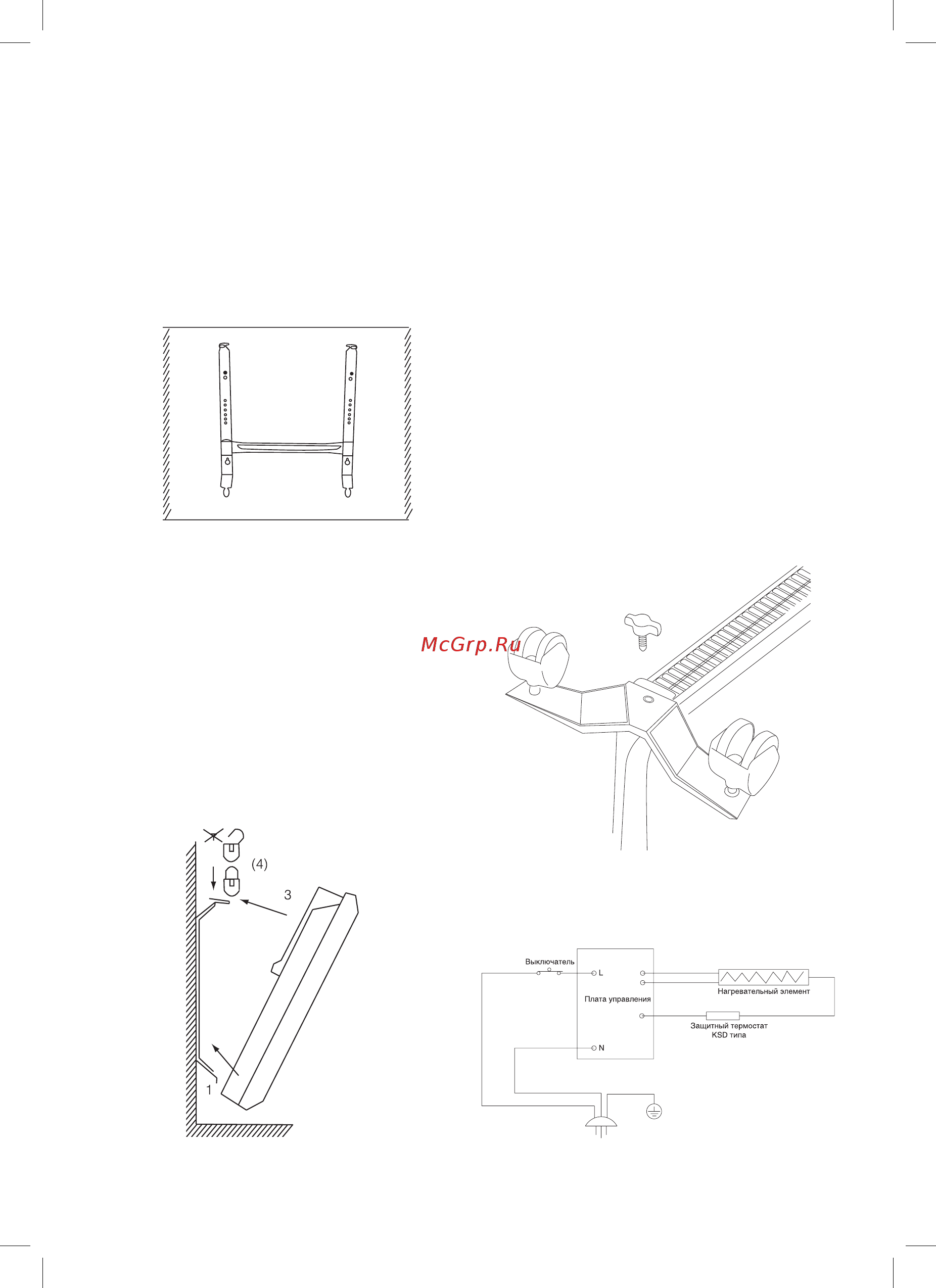

Монтаж прибора
Освободить настенный кронштейн от конвекто-
ра необходимо следующим образом:
• нажмите на защелки и потяните кронштейн
на себя;
• отметить и просверлить отверстия;
• поместить кронштейн на стену и закрепить
его.
Рис. 6
Закрепить прибор на кронштейне необходимо
следующим образом:
• вкрутите сверху два фиксирующих винта в за-
щелки на кронштейне;
• наденьте на кронштейн нижнюю часть кон-
вектора при помощи специальных отверстий,
расположенных в нижней части конвектора;
• наденьте верхнюю часть конвектора на крон-
штейн, зафиксировав его при помощи заще-
лок на кронштейне.
Рис. 7
2. Установка на полу (крепление стойки)
Используя стойки и ролики, которые идут в
комплекте, а также изучив схему крепления
ниже, установите прибор на полу.
• перевернуть конвектор нижней частью квер-
ху;
• взять одну из опорных ножек с роликами;
• приложить планку опорной ножки к месту
крепления на конвекторе так, чтобы выпу-
клая часть планки прилегала плотно к корпу-
су конвектора, винтовое отверстие должно
совпасть;
• закрепите опорную ножку с помощью специ-
ального пластикового полуоборотного кре-
пления, которое входит в комплект;
• тоже повторить со второй опорной ножкой
Рис. 8
Схема электрическая
Рис. 9
