Ballu BIH-AP-1.0 [9/20] Подготовка к работе

Содержание

• Инфракрасный обогреватель 1
• Руководство по эксплуатации гарантийный талон 1
• Ьппи 1
• 10 10 10 10 11 13 3
• 3 4 4 5 5 6 8 9 9 9 3
• Правила безопасности 4
• Инфракрасный обогрев 5
• Устройство инфракрасного обогревателя 5
• Ветствовать таблице приведенной ниже 6
• Высоты потолка материала стен потолков количества и площади остекления наличия 6
• Дверей и др 6
• Излучающие панели и испускают направлен 6
• Комплектность 6
• Комплектность обогревателей должна соот 6
• Можно определить исходя из угла инфракрас 6
• Ного излучения в 120 6
• Ное инфракрасное излучение нагревающее 6
• Ности обогревателя но и от типа помещения 6
• Ориентировочные размеры зоны обогрева 6
• Площадь обогрева зависит не только от мощ 6
• Площадь обогрева инфракрасных обогревателей ваьш 6
• Поверхности предметов при этом температура на поверхности 6
• Предметов будет различной в зависимости от их поглощательных свойств цвет поверхнос 6
• Примечание 6
• Принцип действия обогревателя состоит в 6
• Следующем при замыкании контактов выклю 6
• Технические данные 6
• Технические характеристики 6
• Ти материал угла падения инфракрасных лу чей формы и площади поверхности 6
• Чателя ток нагревает тэн отчего нагреваются 6
• 19 с см рисунок ниже 7
• Бора до поверхностей 7
• Ботники специализированных мастерских в 7
• Вателя до человека или животного при тем 7
• Века не должна превышать норм указанных в 7
• Внимание 7
• Данные в таблице приведены согласно при 7
• Для комфортного пребывания людей в жилых 7
• Для удобства монтажа на обогревателе имеются кронштейны закреплены 7
• Интенсивность теплового облучения 7
• Интенсивность теплового облучения на чело 7
• Инфракрасного обогревателя необходимо 7
• Ложению 2 к сп 2 312 03 гигиенические 7
• Минимальные расстояния от прибора до других поверхностей 7
• Монтаж обогревателей в1н ар 0 и в1н ар 1 ив1н ар 2 7
• Монтаж обогревателей и подключение их к сети должны проводить аттестованные ра 7
• Офисных и рабочих помещениях мощность 7
• Пасности и с требованиями пуэ правила 7
• Пературе воздуха в помещении ниже 11 с должно быть не менее 1 8 м для в1н ар 0 в1н ар 1 и в1н ар 2 не менее 2 15 м для в1н ар 3 и не менее 2 5м для в1н ар 4 7
• Подготовка к работе 7
• Подобрать таким образом чтобы температура пола составляла 20 с в этом случае темпера 7
• Правила установки инфракрасного обогрева теля ваы_и минимальные расстояния от при 7
• Правила установки обогревателя 7
• Предприятий утвержденные главным госу дарственным санитарным врачом российской 7
• При длительном нахождении в зоне обогрева 7
• Примечание 7
• Промышленным скотчем которые после 7
• Расстояние от излучающих панелей обогре 7
• Строгом соответствии с требованиями безо 7
• Таблице 7
• Требования к проектированию вновь строя щихся и реконструируемых промышленных 7
• Тура воздуха на уровне головы человека будет 7
• Удаления скотча переводятся в вертикальное положение 7
• Устройства электроустановок 7
• Федерации 22 апреля 2003 года 7
• Подготовка к работе 8
• Подготовка к работе 9
• Установка терморегулятора 9
• Поиск и устранение неисправностей 10
• Установка терморегулятора 10
• Уход и обслуживание 10
• Эксплуатация прибора 10
• I уход и обслуживание 11
• Дата изготовления 11
• Правила утилизации 11
• Сертификация 11
• Срок эксплуатации 11
• Транспортировка и хранение 11
• Приложение 12
• I приложение 13
• Гарантийный талон 14
• Ьпии 18
• Ьпни 18
• Ьппи 18

Похожие устройства

• Ballu BIH-L-2.0 Инструкция по эксплуатации
• Ballu BIH-AP-2.0 Инструкция по эксплуатации
• Ballu BEC/EVM - 2000 Инструкция по эксплуатации
• Ballu BEC/EM-2000 Инструкция по эксплуатации
• Ballu BEC/EZM-1500 Инструкция по эксплуатации
• Ballu BIH-S-0.3 Инструкция по эксплуатации
• Ballu BEC/EM-1000 Инструкция по эксплуатации
• Ballu BIH-S-0.5 Инструкция по эксплуатации
• Ballu BEC/EZER-1000 Инструкция по эксплуатации
• Ballu BEC/EVE - 1500 Инструкция по эксплуатации
• Ballu BEC/EVM - 1000 Инструкция по эксплуатации
• Ballu BIH-T-1.5 Инструкция по эксплуатации
• Ballu BIH-T-3.0 Инструкция по эксплуатации
• Ballu BEC/EZER-2000 Инструкция по эксплуатации
• Ballu BIH-T-2.0 Инструкция по эксплуатации
• Philips 32PFL3007H/60 Bl Краткое руководство
• Philips 32PFL3007H/60 Bl Брошюра
• Ballu KX-2.0 Инструкция по эксплуатации
• Ballu BHC-M10-W12 Инструкция по эксплуатации
• Ballu BHC-L10-S06 Инструкция по эксплуатации

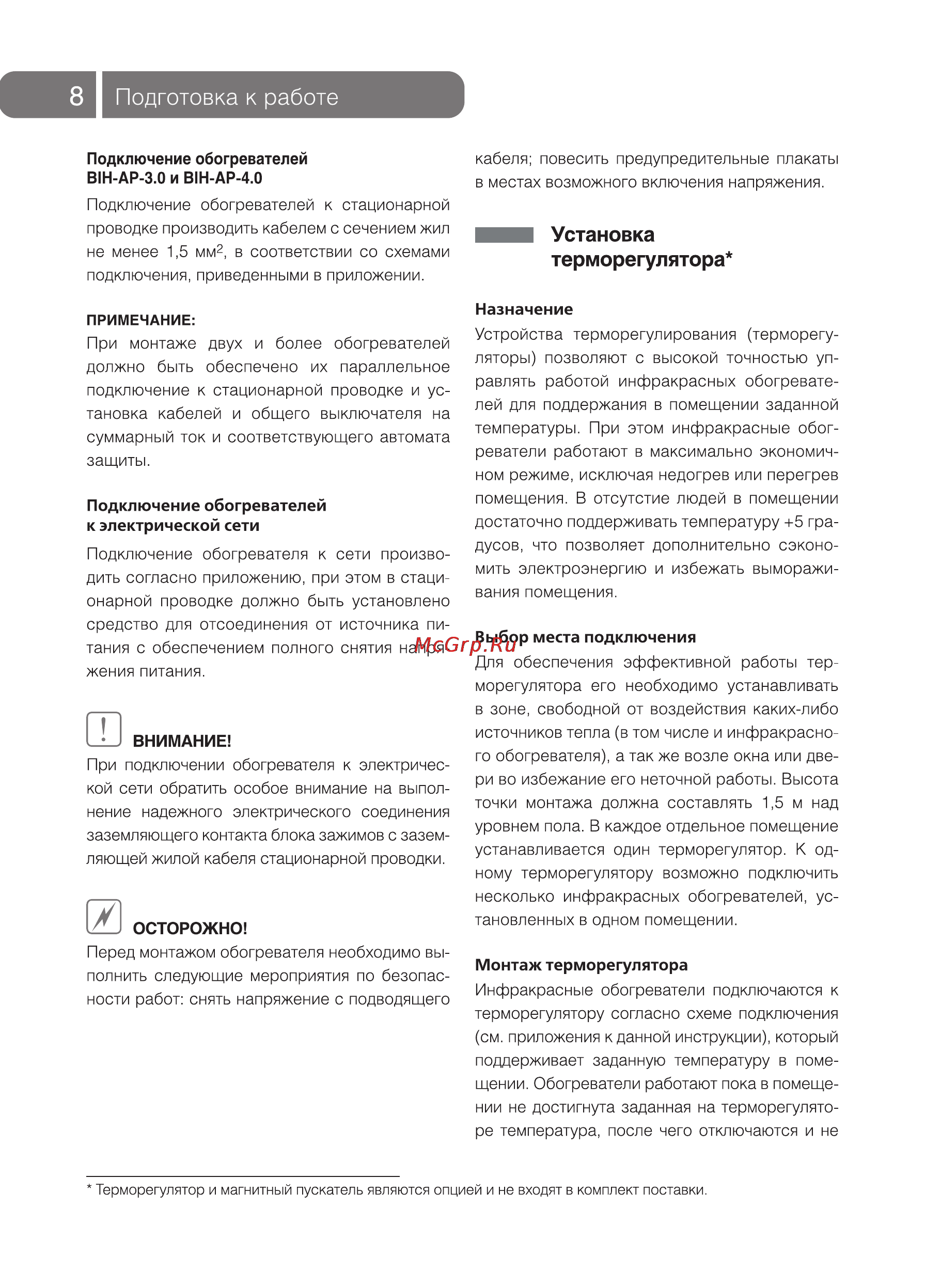

Подготовка к работе Подключение обогревателей В1Н АР 3 0 и В1Н АР 4 0 Подключение обогревателей кабеля повесить предупредительные плакаты в местах возможного включения напряжения к стационарной проводке производить кабелем с сечением жил не менее 1 5 мм2 в соответствии со схемами подключения приведенными в приложении Назначение ПРИМЕЧАНИЕ При монтаже Установка терморегулятора двух и более обогревателей должно быть обеспечено их параллельное подключение к стационарной проводке и ус тановка кабелей и общего выключателя на суммарный ток и соответствующего автомата защиты Подключение обогревателей к электрической сети Подключение обогревателя к сети произво дить согласно приложению при этом в стаци онарной проводке должно быть установлено средство для отсоединения от источника пи тания с обеспечением полного снятия напря жения питания Устройства терморегулирования терморегу ляторы позволяют с высокой точностью уп равлять работой инфракрасных обогревате лей для поддержания в помещении заданной температуры При этом инфракрасные обог реватели работают в максимально экономич ном режиме исключая недогрев или перегрев помещения В отсутстие людей в помещении достаточно поддерживать температуру 5 гра дусов что позволяет дополнительно сэконо мить электроэнергию и избежать выморажи вания помещения Выбор места подключения Для обеспечения эффективной работы тер морегулятора его необходимо устанавливать в зоне свободной от воздействия каких либо J ВНИМАНИЕ При подключении обогревателя к электричес кой сети обратить особое внимание на выпол нение надежного электрического соединения заземляющего контакта блока зажимов с зазем ляющей жилой кабеля стационарной проводки источников тепла в том числе и инфракрасно го обогревателя а так же возле окна или две ри во избежание его неточной работы Высота точки монтажа должна составлять 1 5 м над уровнем пола В каждое отдельное помещение устанавливается один терморегулятор К од ному терморегулятору возможно подключить несколько инфракрасных обогревателей ус Ии ОСТОРОЖНО Перед монтажом обогревателя необходимо вы полнить следующие мероприятия по безопас ности работ снять напряжение с подводящего тановленных в одном помещении Монтаж терморегулятора Инфракрасные обогреватели подключаются к терморегулятору согласно схеме подключения см приложения к данной инструкции который поддерживает заданную температуру в поме щении Обогреватели работают пока в помеще нии не достигнута заданная на терморегулято ре температура после чего отключаются и не Терморегулятор и магнитный пускатель являются опцией и не входят в комплект поставки
