Назначение прибора
Назначение прибора
ВНИМАНИЕ!
• Перед вводом изделия в эксплуатацию на-
стоятельно рекомендуем ознакомиться с
настоящим Руководством.
• Керамическая тепловая пушка КХ-2 предна-
значена для вентиляции и обогрева бытовых,
общественных и других помещений.
• Рабочее положение тепловой пушки – уста-
новка на полу.
• Пушка KX-2 предназначена для эксплуа-
тации в районах с умеренным и холодным
климатом, в помещениях с температурой
окружающего воздуха от –10°С до +40°С
в условиях, исключающих попадание на
него капель и брызг, а также атмосферных
осадков.

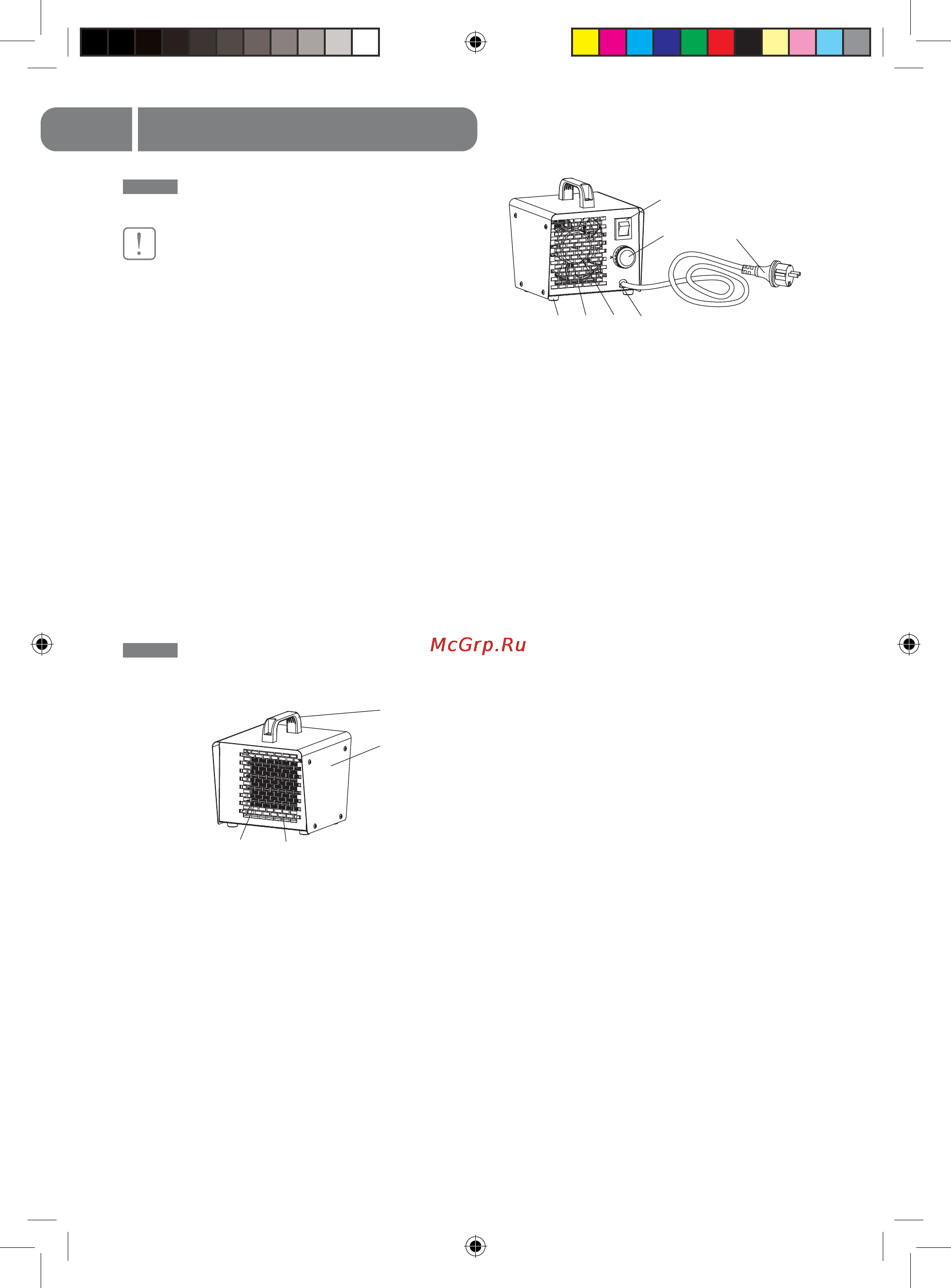

Устройство прибора
Рис. 1
1 – Нагревательный элемент.
2 – Воздуховыпускная решетка.
3 – Пластмассовая ручка.
4 – Корпус прибора.
Рис. 2
5 – Опоры.
6 – Воздухозаборная решетка.
7 – Осевой вентилятор.
8 – Сетевой кабель питания.
9 – Клавишный переключатель.
10 – Ручка термостата.
11 – Сетевая вилка.
Корпус (4) тепловой пушки (см. рис. выше) из-
готовлен из листовой стали, покрытой высокока-
чественным полимерным покрытием. Корпус ус-
тановлен на четырех упругих опорах (5). Внутри
корпуса расположены осевой вентилятор (7)
и высокоэффективный металлокерамический
электронагреватель (1).
Вентилятор втягивает воздух через воздухоза-
борную решетку (6) тыльной стороны корпуса,
воздушный поток, проходя через электронагре-
ватель(1), нагревается и подается в помещение
через воздуховыпускную решетку (2) в передней
стенке корпуса. Блок управления прибором со-
стоит из клавишного переключателя (9) и термо-
регулятора (10), и расположен на тыльной стен-
ке корпуса. Пластмассовая ручка (3) служит для
переноски тепловентилятора. Подключение к
электросети осуществляется с помощью кабеля
питания (8) с сетевой вилкой (11).
ПРИ МЕ ЧА НИЕ:
Заводом-изготовителем могут быть внесены в из-
делие незначительные конструктивные измене-
ния, не ухудшающие его качество и надежность,
которые не отражены в настоящем руководстве
по эксплуатации.
1 2
3
4
9
10
11
5 6 7 8
