становка У

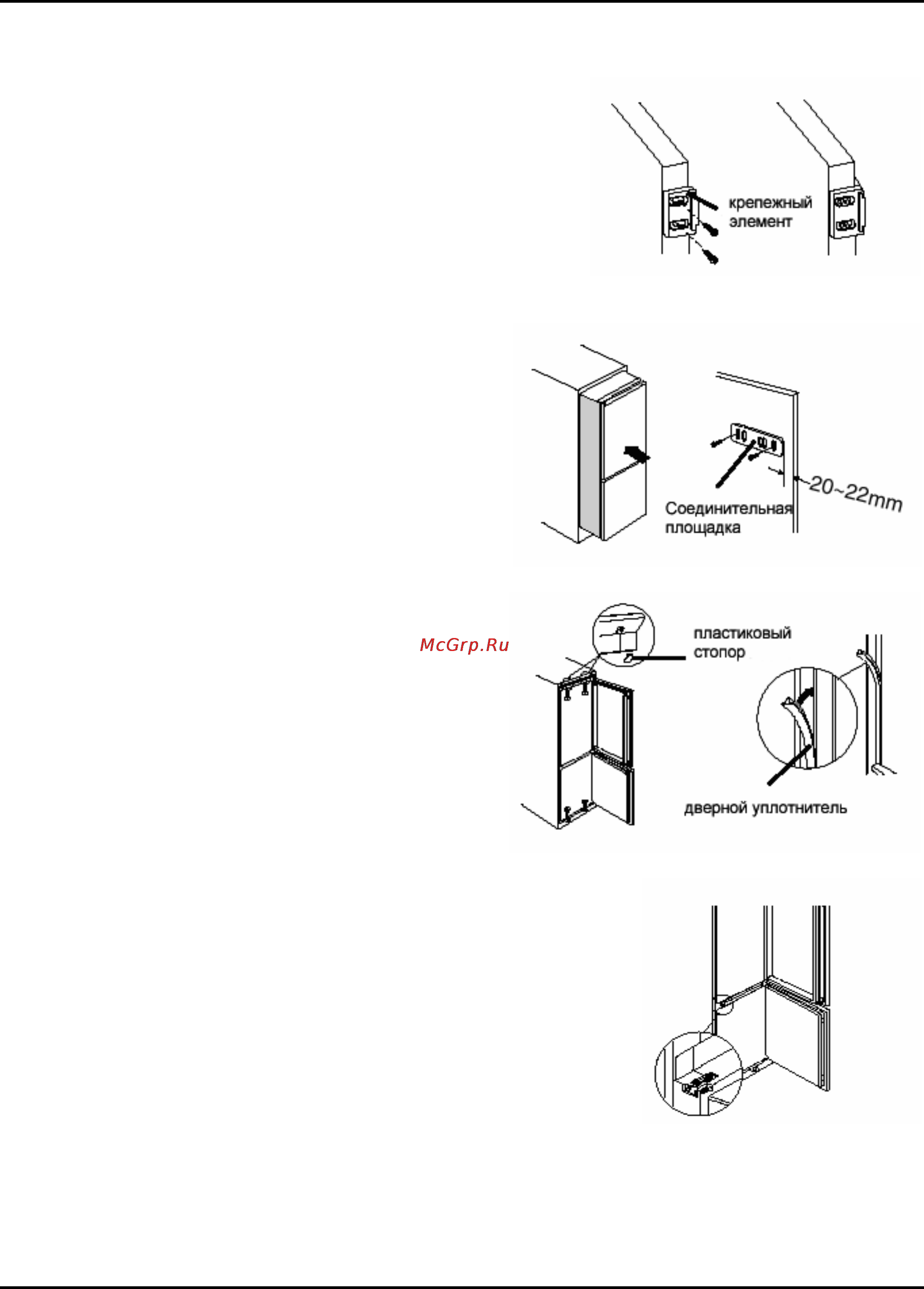

Установка в мебельный модуль.

го модуля и

урупов

1. Убедитесь, что двери мебельно

олодильника открываются в одном направлении

(в этом примере двери открываются вправо).

2. Закрепите крепежные элементы на дверях

ью ш

холодильника и мебельного модуля с помощ

(рис.1).

3. Вставьте холодильник в мебельный модуль, левая

панель холодильника должна быть прижата вплотную к

стенке мебельного модуля (рис 2).

рисунок 1

4. Вставьте соединительную планку в крепежные

элементы и затем установите её на дверь мебельного

модуля на расстоянии 20-22 мм от края (рис.3).

5. Зазор между правой стенкой холодильника и

мебельным модулем должен быть 3-4 мм. Убедитесь

что двери мебельного модуля холодильника

открываются и закрываются свободно и соединительная

планка вставлена в крепежные элементы.

рисунок 2 рисунок 3

. Установите верхнюю и нижнюю прокладку. Отверстия

винтов закройте заглушками (рис.4).

для

7. Закройте уплотнителем промежуток слева от

мебельного модуля (рис.5).

рисунок 4 рисунок 5

8. Установите защелку в отверстия центрального

соединения (рис.6).

рисунок 6
