Mega 47500 ELS [3/8] Сборка травосборника

Mega 47500 ELS [3/8] Сборка травосборника
3
4. Дефлектор.
5. Травосборник.
6. Рукоятка управления.
7. Пусковой выключатель с рычагом безопасности.
8. Держатель кабеля питания.

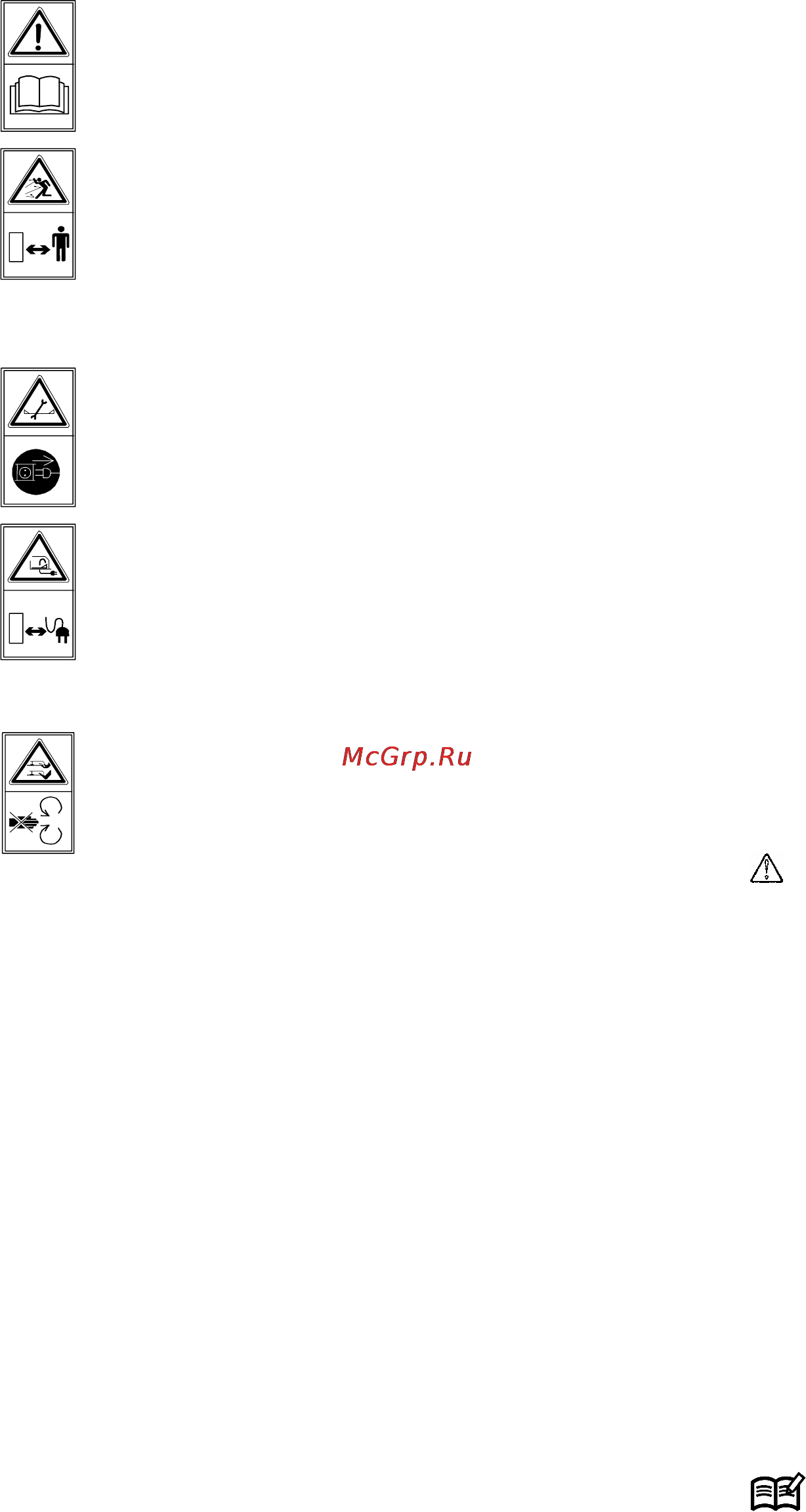

ПРЕДУПРЕЖДАЮЩИЕ СИМВОЛЫ.
На дефлекторе изделия имеется наклейка с предупреж-
дающими символами. Перед началом эксплуатации озна-
комьтесь и руководствуйтесь предупреждающими симво-
лами для безопасной работы.
Перед использованием изделия прочитать
Руководство по эксплуатации и, особенно,
требования раздела "Меры безопасности".
Опасность получения травм предме
тами,
вылетающими из-под режущего механизма.
Соблюдать безопасное расстояние до рабо-
тающего изделия.
Посторонние лица, особенно дети, а также
домашние животные должны находиться вне
рабочей зоны.
Существует опасность поражения электри-
ческим током.
Перед проведением работ по обслуживанию
изделия отсоединить вилку удлинителя от
сетевой розетки.
Существует опасность поражения электри-
ческим током.
Опасность получения травм в результате
повреждения удлинителя при работе. При
повреждении выключить двигатель и отсо-
единить вилку удлинителя от сетевой розет-
ки.
Опасность получения травм вращающимся
режущим ножом.
Держать руки и ноги на расстоянии от вра-
щающегося режущего ножа.
Определение расположения деталей и уз-
лов.
Местоположение деталей и узлов изделия (слева или
справа) определяется со стороны рукоятки управления
(положения пользователя при работе)
.
Информация на идентификационной таб-
личке.
(см. рис.2)
На идентификационной табличке показаны основные тех-
нические характеристики изделия. Данная информация
является важной при заказе запасных частей, эксплуата-
ции изделия и проведении технического обслуживания в
уполномоченном сервисном центре.
Идентификационная табличка прикрепляется на корпусе
изделия около двигателя
.
1. Уровень звукового давлении в соответствии с
84/538/СЕЕ.
2. СЕЕ – Соответствует стандартам качества и безопас-
ности Европейского Союза.
3. Год выпуска изделия.
4. Мощность (кВт).
5. Скорость вращения вала привода (об/мин).
6. Тип газонокосилки.
7. Серийный номер.
8. Масса изделия (кг).
9. Название и адрес производителя.
10. Напряжение и частота питания.
СБОРКА ИЗДЕЛИЯ.
Установка дефлектора.
(см. рис.3)
1. Вставить ось (поз.2) в направляющее отверстие
дефлектора и установить по краям фиксирующие пру-
жины (поз.1).
2. Вставить ось дефлектора сначала в установочное
отверстие правого (поз.3), а затем левого кронштейна
(поз.4), которые расположены на корпусе изделия.
3. Зафиксировать ось дефлектора в кронштейнах с
помощью правой и левой пружины (поз.5).
Установка рукоятки управления.
(см. рис.4)
1. Используя комплект крепления (поз.2), установить и
зафиксировать нижнюю часть рукоятки (поз.1) на
кронштейнах, расположенных по бокам корпуса изде-
лия. Убедиться в правильной установке прокладок
(поз.3).
2. Используя комплект крепления (поз.5), установить и
зафиксировать верхнюю часть рукоятки управления
(поз.4) на нижней части. Убедиться, что пусковой вы-
ключатель (поз.6) правильно установлен.
3. Зафиксировать кабель питания с помощью держа-
телей (поз.7).
Сборка травосборника.
(см. рис.5)
1. Вставить раму травосборника (поз.3) в мешок тра-
восборника (поз.4) и, используя отвертку, зафиксиро-
вать пластиковые клипсы травосборника (поз.5) на
раме.
Установка травосборника.
(см. рис.7)
1. Поднять дефлектор вверх и установить травосбор-
ник на специальные держатели корпуса изделия или
на ось дефлектора.
Установка колес.
1. Установить последовательно каждое из колес в од-
но из положений, соответствующее требуемой высоте
скашивания.
Регулировка высоты скашивания.
ВНИМАНИЕ: СУЩЕСТВУЕТ ОПАСНОСТЬ ПОЛУ-
ЧЕНИЯ ТРАВМ ПРИ СЛУЧАЙНОМ ЗАПУСКЕ ДВИГА-
ТЕЛЯ.
Перед проведением работ:
Выключить двигатель.
Отсоединить вилку удлинителя от сетевой розетки.
Дождаться полной остановки вращения режущего
ножа.
Для моделей с индивидуальной регулиров-
кой
.
(см. рис. 9, поз.1)
Все колеса должны быть установлены на одной высо-
те
.
Потянуть рычаг регулировки высоты в сторону от
корпуса изделия до момента выхода из зацепления
и отрегулировать необходимую высоту скашивания.
При отпускании рычага он зафиксирует выбранную
высоту скашивания. Доступны пять позиций по вы-
соте.
Аналогично отрегулировать положение других ко-
лес.
ПРИМЕЧАНИЕ: На некоторых моделях, для регу-
лировки высоты скашивания необходимо выкрутить
колеса и установить в одно из 3
-х положений (см. рис.
10).
Для моделей с центральной регулировкой.
(см. рис.9, поз.2)
