Dell Inspiron 3541-3678 Инструкция по эксплуатации онлайн [57/104] 120190
![Dell Inspiron 3541-3678 Инструкция по эксплуатации онлайн [57/104] 120190](/views2/1129745/page57/bg39.png)

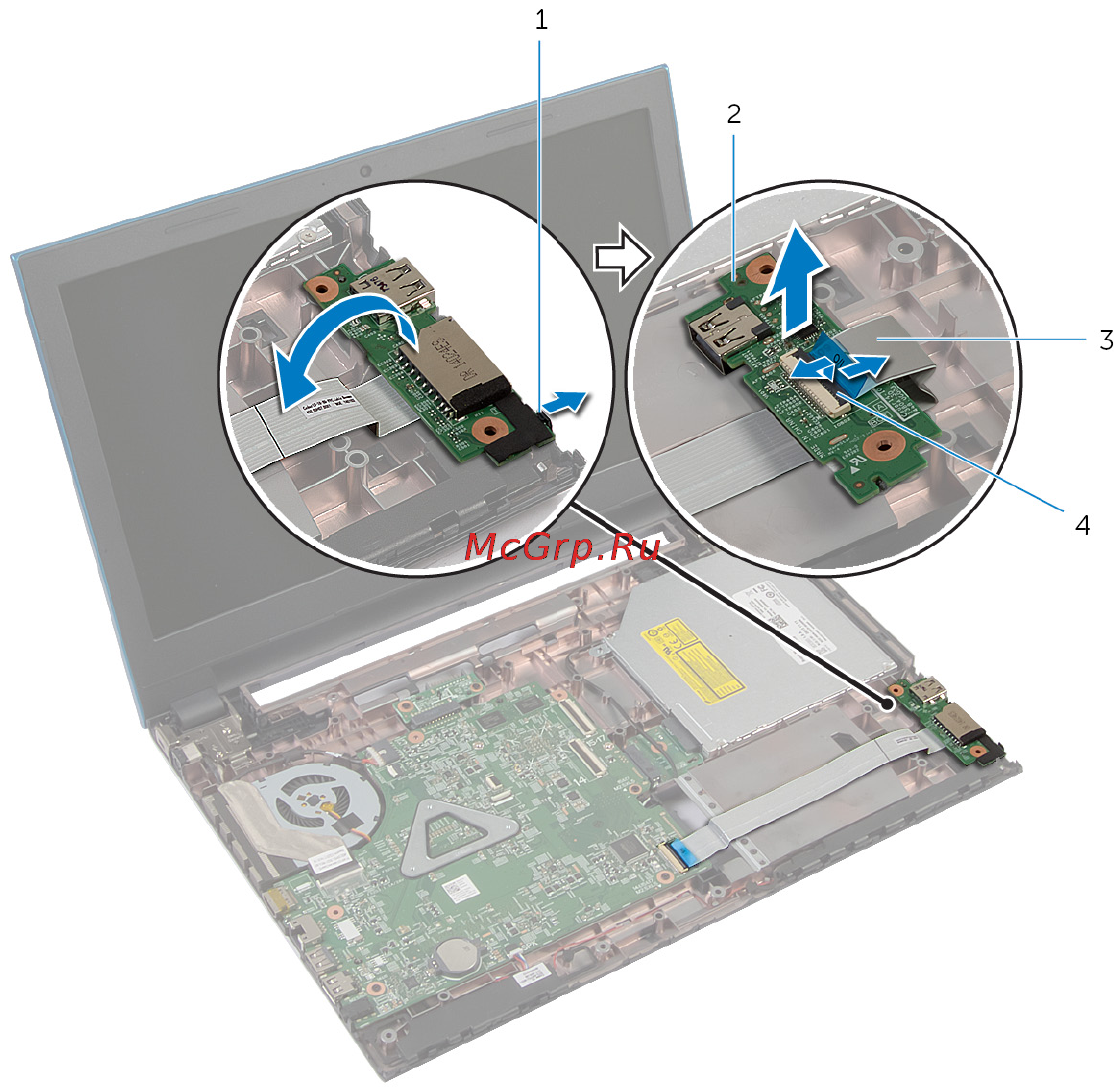

3 Снимите плату ввода-вывода с основания компьютера.
1 Клавиша 2 плату ввода-вывода
3 кабель платы ввода-вывода 4 защелка разъема
57
