MyDean 5325 [23/28] Расположение разъемов

Расположение разъемов

Внимание! Внешний вид и расположение разъемов навигационной

мультимедийной системы могут отличаться от приведенного ниже в

зависимости от модели устройства.

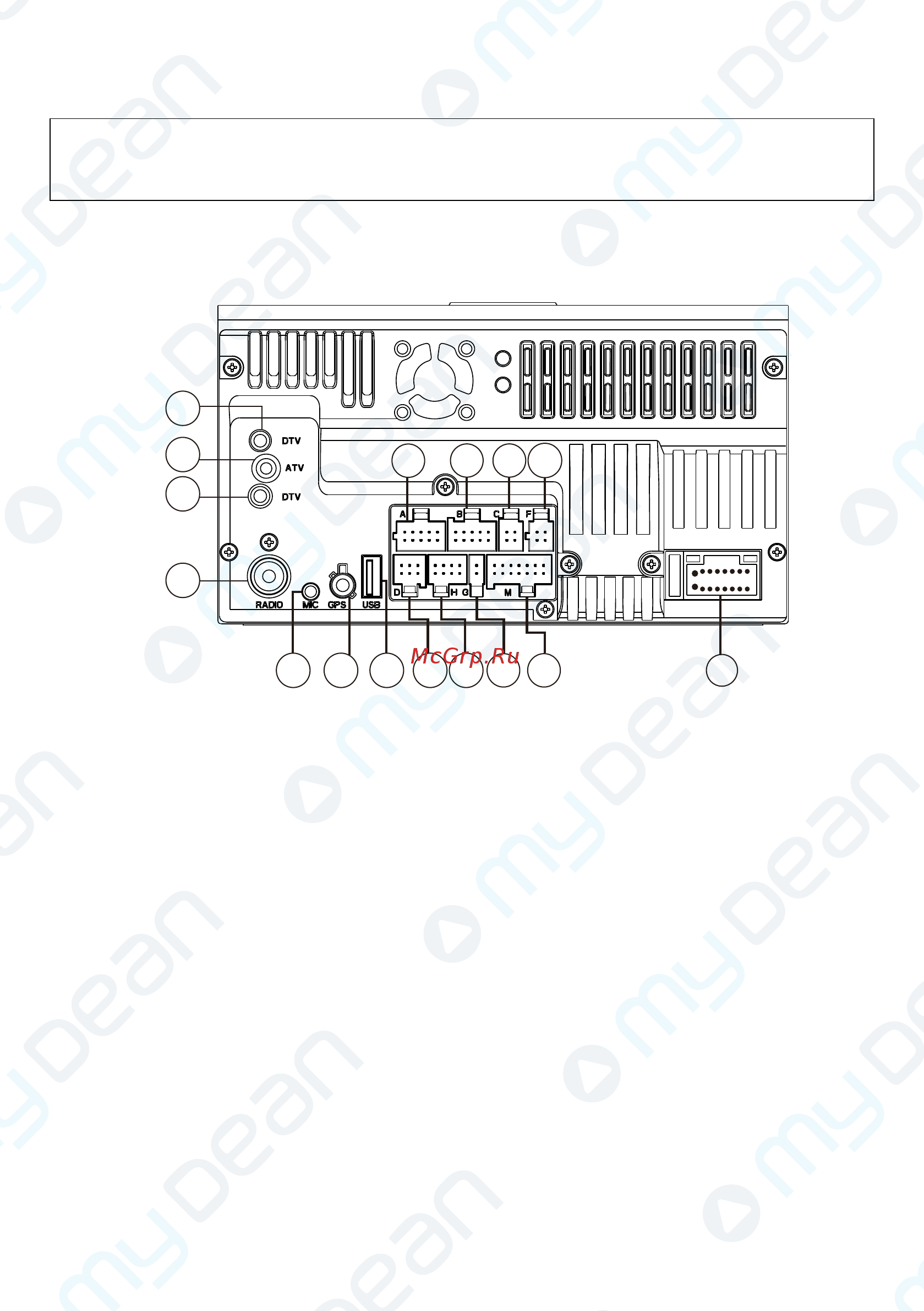

Разъемы для подключения автомобильной навигационной мультимедийной

системы расположены на задней стороне устройства.

1) Не используется.

2) Не используется.

3) Не используется.

4) Разъем для радиоантенны.

5) Разъем для внешнего микрофона.

6) Разъем для GPS антенны.

7) Разъем USB.

8) Разъем для подключения видеорегистратора.

9) Разъем для подключения внешнего ТВ-тюнера.

10) Специальный разъем.

11) Разъем для подключения внешнего DVD привода.

12) Разъем управления.

13) Аудио/видео выход для подключения второй зоны.

14) Разъем для подключения USB устройств (например, USB 3G модема).

15) Разъем для подключения камеры заднего вида.

16) Разъем питания.

5 6 7 8 9 10 11

12 13 14 15
