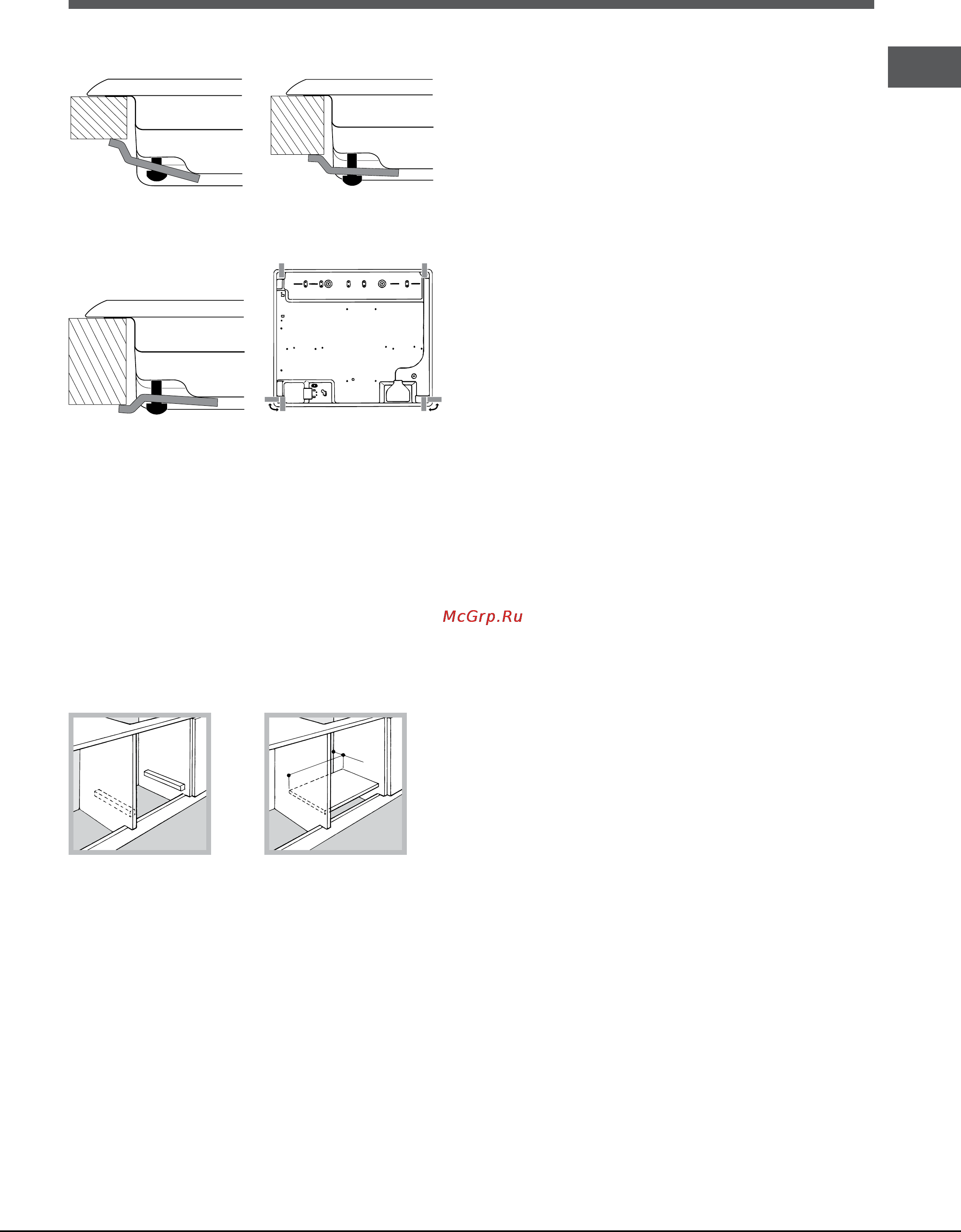

Схема крепления крюков
Монтаж крюка для опорных Монтаж крюка для опорных
брусков h=20мм брусков h=30мм
Спереди
Монтаж крюка для опорных Сзади
брусков h=40мм
! Используите крюки из комплекта “вспомогательные принадлежности”.
• Если варочная панель не устанавливается сверху встроенного
духового шкафа, необходимо вставить деревянную панель в качестве
изоляции. Эта панель должна быть установлена на расстоянии не
менее 20 мм от нижнеи части варочнои панели.
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо снять заднюю
панель ниши кухонного элемента. Рекомендуется установить духовои
шкаф на два деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см чертежи).
560 mm.
45 mm.
! Варочная панель может быть установлена только над встраиваемыми
духовыми шкафами с охладительной вентиляцией.
Электрическое подключение
Варочные панели, оснащенные трехполярным сетевым кабелем,
расчитаны на функционирование с переменным током с напряжением
и частотои электропитания, указанными на паспортнои табличке
(расположеннои снизу варочнои панели). Провод заземления сетевого
кабеля имеет желто-зеленыи цвет. В случае установки варочнои
панели сверху духового шкафа, встроенного в кухонныи элемент,
электрическое подсоединение варочнои панели и духового шкафа
должно выполняться раздельно по причинам безопасности, а так же
для легкого съема духового шкафа.
Подсоединение сетевого шнура изделия к сети электропитания
Установите на сетевои кабель нормализованную штепсельную вилку,
расчитанную на нагрузку, указанную на паспортнои табличке. В случае
прямого подключения к сети электропитания между изделием и сетью
необходимо установить многополюсныи выключатель с минимальным
расстоянием между контактами 3 мм, расчитанныи на данную нагрузку
и соответствующии деиствующим нормативам (выключатель не
должен размыкать провод заземления). Сетевои кабель должен быть
расположен таким образом, чтобы ни в однои точке его температура не
превышала температуру помещения более чем на 50°C.
! Электромонтер несет ответственность за правильное подключение
изделия к электрическои сети и за соблюдение правил безопасности.
Перед подключением изделия к сети электропитания проверьте
следующее:
• Розетка должна быть соединена с заземлением и соответствовать
нормативам;
• Сетевая розетка должна быть рассчитана на максимальную
потребляемую мощность изделия, указанную в таблице технических
характеристик;
• Напряжение и частота тока сети должны соответствовать
электрическим данным изделия;
• Сетевая розетка должна быть совместима со штепсельнои вилкои
изделия. В противном случае замените розетку или вилку; не
используите удлинители или троиники.
! Изделие должно быть установлено таким образом, чтобы электрическии
провод и сетевая розетка были легко доступны.
! Электрическии провод изделия не должен быть согнут или сжат.
! Регулярно проверяите состояние кабеля электропитания и в случае
необходимости поручите его замену только уполномоченным техникам
(см. Техническое обслуживание).
! Производитель не несет ответственности за последствия несоблюдения
перечисленных выше требовании.
Подсоединение к газопроводу
Данное изделие может быть установлено и использоваться только в
помещениях с постояннои вентиляциеи в соответствии с положениями
деиствующих Нормативов, только после проверки соответствия изделия
типу газа, к которому он подсоединяется. В случае несоответствия
выполнить операции, описанные в параграфе “Настроика на различные
типы газа”. В случае использования сжиженного газа из баллона
использовать регуляторы давления, соответствующие нормативами и
их последующим поправкам.
! Для надежного функционирования, рационального использования
энергии и более длительного срока службы электрического изделия
проверьте, чтобы давление подачи газа соответствовало значениям,
указанным в таблице 1 “Характеристики газовых горелок и форсунок”.
Подсоединение при помощи твердои трубки (меднои или стальнои)
! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок
на изделие.
На патрубке подачи газа в изделия имеется вращающееся колено “L”
с уплотнительнои прокладкои. При необходимости повернуть колено
обязательно замените уплотнительную прокладку (прилагающется
к изделию). Патрубок подачи газа в изделие имеет цилиндрическую
наружную резьбу 1/2 газ.
