РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КОСВЕННОЕ ИЗМЕРЕНИЕ

ОДНОГО ТРЕУГОЛЬНИКА

Измерение треугольника и расчет по теореме

Пифагора используются в том случае, когда не-

посредственное измерение стороны треугольни-

ка по какой-либо причине невозможно.

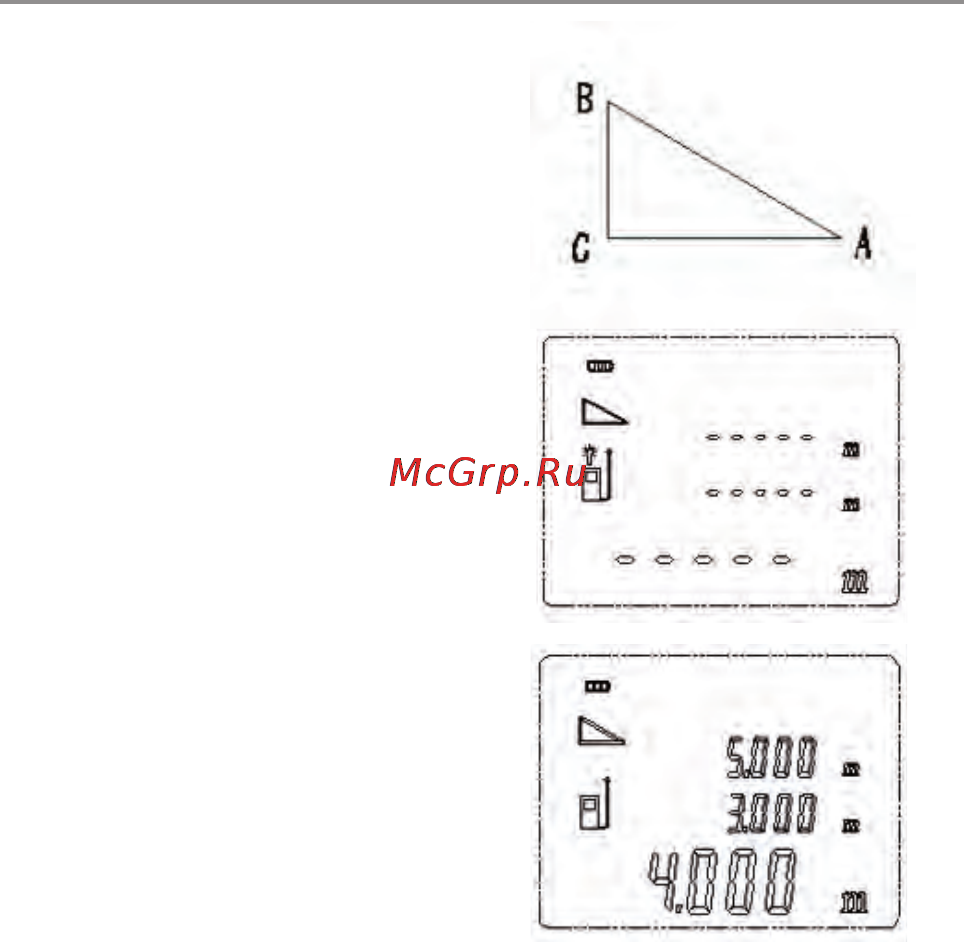

Отрезки ВС и АС должны составлять прямой

угол. Измерение производится отрезком АВ и

АС. Вычисление отрезка ВС производится авто-

матически по теореме Пифагора.

1. Включите дальномер, нажав на клавишу 1. По

умолчанию производится одиночное измерение.

2. Войдите в меню косвенного измерения, нажав

клавишу 4 на клавиатуре. Мигающая линия АВ

треугольника показывает измеряемую сторону.

3. Нажмите клавишу 1 для включения лазера,

после чего загорится соответствующий индика-

тор на дисплее.

4. Задней поверхностью инструмента коснитесь

точки А и направьте лазер в точку В измеряемой

поверхности.

5. Нажмите клавишу 1 для измерения. В первой

строчке вы можете увидеть длину отрезка АВ.

Будет мигать сторона АС, показывая готовность

инструмента к дальнейшему измерению.

6. Не изменяя положения инструмента, направь-

те лазер в точку С измеряемой поверхности.

7. Нажмите клавишу 1 для измерения. Во второй

строчке появится значение расстояние отрезка

АС. На нижней строчке автоматически отобра-

зиться значение отрезка ВС.

8. Для проведения повторного измерения на-

жмите клавишу 1. Для удаления последнего

результата нажмите клавишу 9.

ВНИМАНИЕ! Длина отрезка АС должна быть меньше длины отрезка АВ. В противном слу-

чае, инструмент выдаст ошибку “ERR08”.

ПРИМЕЧАНИЕ: при измерении отрезков АВ и АС убедитесь, что при обоих измерениях

начальные точки совпадают. Точность полученного результата зависит от выбора началь-

ной и конечной точек.
