Toro 21090 (495339) [5/16] Сборка травосборника

Toro 21090 (495339) [5/16] Сборка травосборника

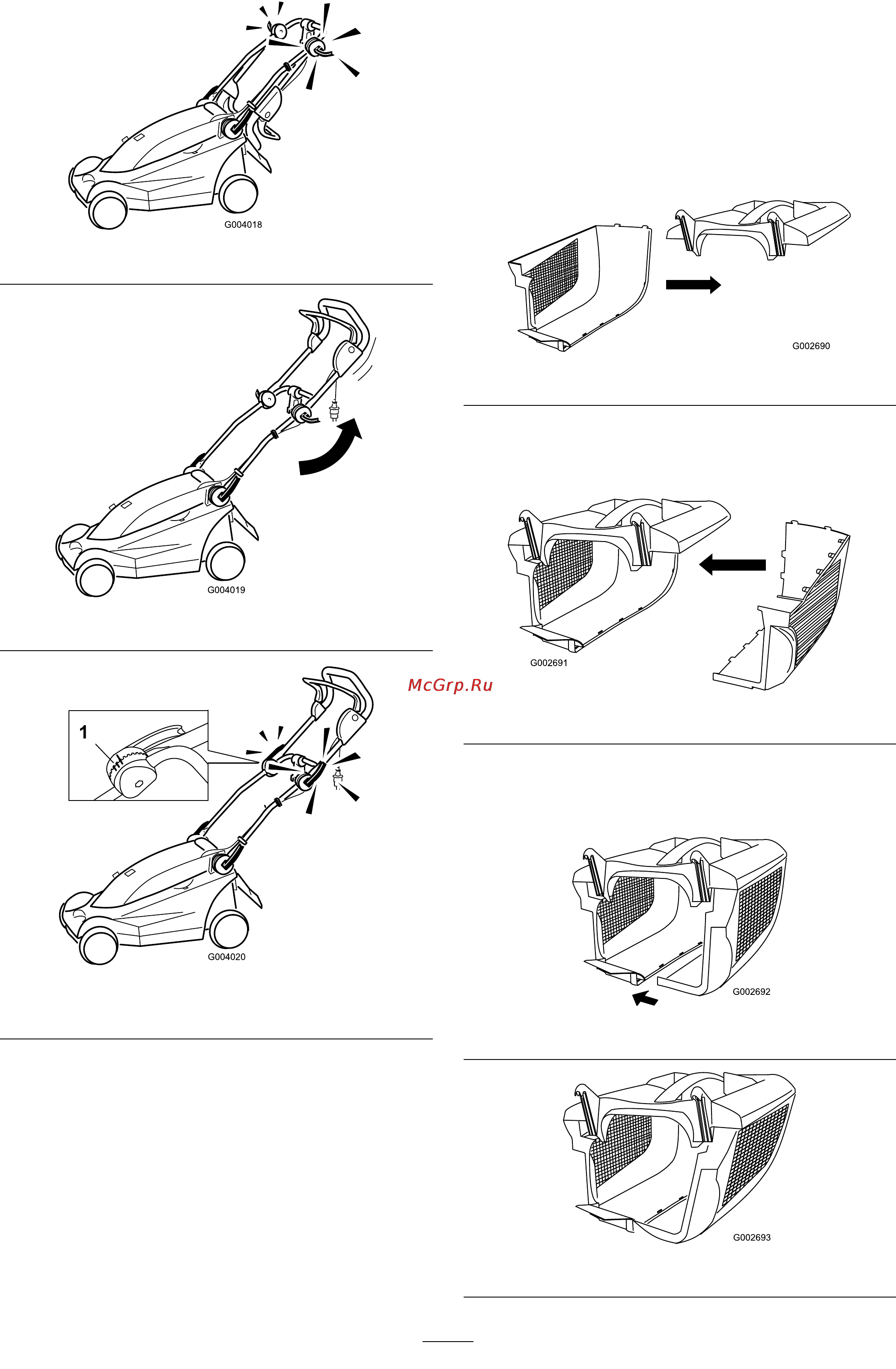

Рисунок4
Рисунок5
Рисунок6
1.Меткиположениярукоятки
Примечание:Верхнююрукояткуможно
установитьводноиз3-хположений.Совместите
меткусоднойиз3-хметокнавнутреннейстороне
фиксатораверхнейрукоятки(Рисунок6).
2.Сборкатравосборника
Процедура
Внимание:Выполняйтевсеэтапыв
указанномпорядке.
1.Задвиньтебоковинувзащелкивверхнейчасти
(Рисунок7).
Рисунок7
2.Задвиньтевторуюбоковинувзащелкив
верхнейчастиисоединитезадниечастиобеих
боковиндощелчка(Рисунок8).
Рисунок8
3.Совмещайтеисжимайтедозащелкивания
остальныебоковыезащелкивнаправленииот
заднихчастейкпередним(Рисунок9).
Рисунок9
Рисунок10
5
