u
Выкрутите болт
Fig. 5 (6)
и вкрутите на противопо-
ложной стороне.
u
Снова установите крышку
Fig. 5 (5)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (2)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.

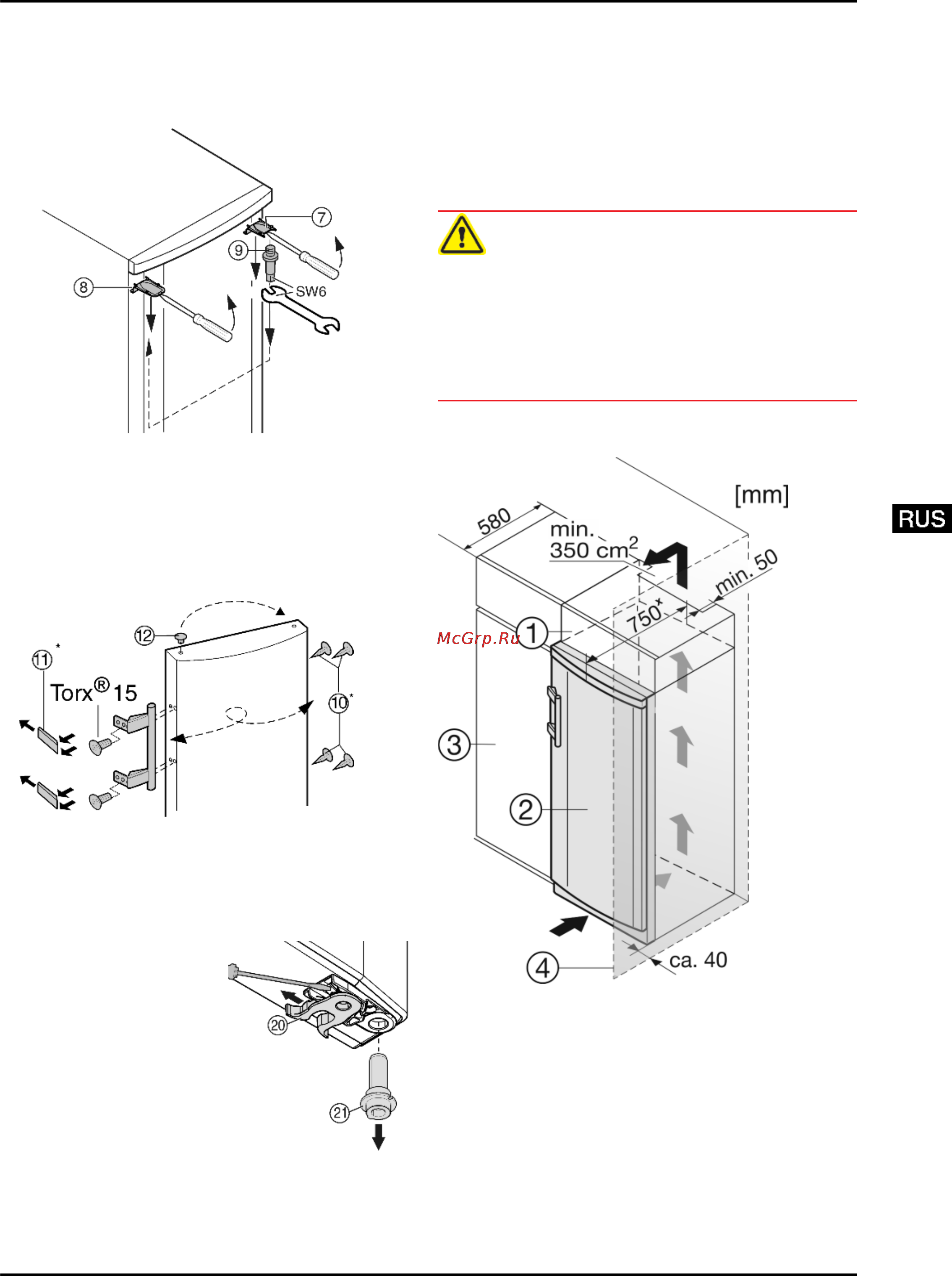

Fig. 6
u
Верхнюю крышку
Fig. 6 (7)
и крышку
Fig. 6 (8)
с
помощью отвертки выведите вперед из фиксатора и
снимите, наклоняя вниз.
u
Выкрутите опорный палец
Fig. 6 (9)
и вкрутите на проти-
воположной стороне (с моментом 4 Нм).
u
Снова установите крышку
Fig. 6 (7)
на стороне опорного
пальца: насадите сзади, защелкните спереди.
u
Установите крышку
Fig. 6 (8)
на противоположной
стороне: насадите сзади, защелкните спереди.
Fig. 7
u
Извлеките пробку
Fig. 7 (12)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку, пробку
Fig. 7 (10)
и прижимные
пластины
Fig. 7 (11)
.
u
При установке прижимных пластин следите за
правильной фиксацией.
u
переставить пружинный
зажим
Fig. 8 (20)
:
Нажмите вниз язычок
защелки, снимите с него
пружинный зажим.
u
Вдвиньте пружинный
зажим на новой стороне
шарнира до защелки-
вания.
u
Извлеките опорный
палец
Fig. 8 (21)
из
втулки двери и вставьте
вместе с шайбами на
противоположную
сторону. Язычок
защелки должен быть
направлен к внутренней
стороне двери, паз — к
внешней стороне.
Fig. 8
u
Подвесьте верхнюю часть двери на опорный палец
Fig. 6 (9)
.
u
Поверните нижнюю часть двери и вставьте опорный
палец
Fig. 8 (21)
в опорный кронштейн. При необходи-
мости покрутите опорный палец, чтобы он смог заско-
чить.
u
Вкрутите фиксирующий винт
Fig. 4 (1)
внизу в опорный
палец и затяните (с моментом 4 Нм).
u
При необходимости выровняйте дверцы через два
продольных паза в опорном кронштейне параллельно
корпусу устройства. Для этого выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Закрутите опорные кронштейны/пальцы (с моментом
4 Нм).
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 9
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x
В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 9 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 9 (1)
.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
