4. Connecting 10Base-2 Thin Coaxial Cabling
To connect the 10Base-2 network, attach the cable’s BNC T
connector to the BNC port on the hub. The open end of the T
should be terminated by using a 50 Ohms Terminator.
Cascading the hubs by Uplink port
When connecting two hubs, one hub uses the UpLink port and the
other end is on a normal port. The UpLink port connects directly
to a normal Twisted Pair cable, no crossover cable is needed.
Up to 7 PCs
Uplink TP8 TP7 TP6 TP5 TP4 TP3 TP2 TP1 DC IN
Up to 6 PCs
Uplink TP8 TP7 TP6 TP5 TP4 TP3 TP2 TP1 DC IN
Up to 6 pcs
Uplink TP8 TP7 TP6 TP5 TP4 TP3 TP2 TP1 DC IN
Up to 4 PCs
Up to 7 pcs
Uplink TP8 TP7 TP6 TP5 TP4 TP3 TP2 TP1 DC IN

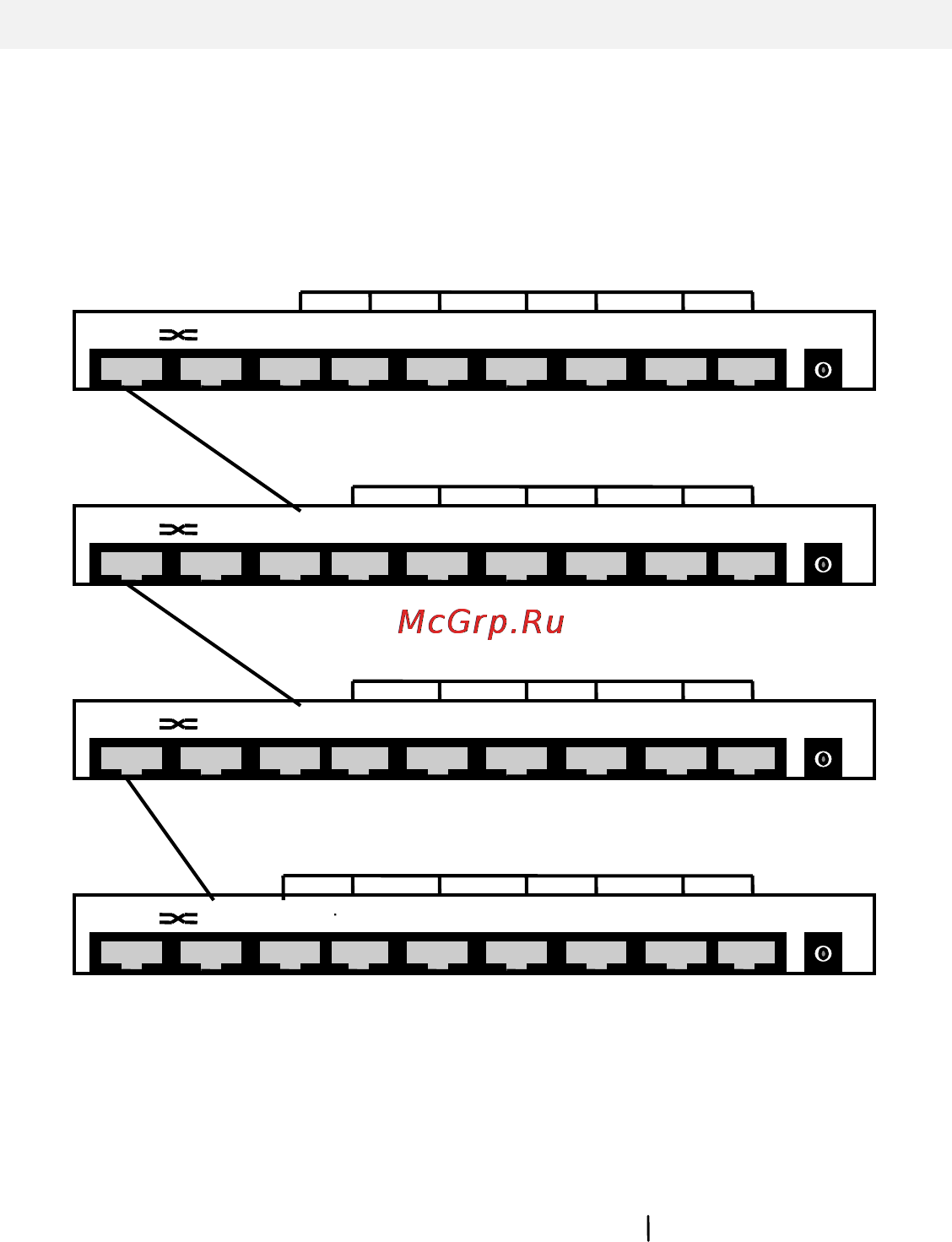

(Diagram illustrates of 8 port 10Base-T hub cascading)
9
