14
6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
ЭЛЕКТРОПЛИТЫ
6.1 ПАНЕЛЬ ПЕРЕДНЯЯ
На передней панели плиты расположены ручки управления,
кнопки и сигнальные лампочки, назначение которых показано
на рисунках 4-10.
Символы на передних панелях показаны условно.
Ручки управления, кроме отдельно указанных на рисунках,
имеют круговое вращение. Символ «0» на ручке регулятора
температур означает положение «выключено», остальные
символы соответствуют температурам нагрева жарочного
шкафа.
Р у ч к и п е р е к л ю ч а т е л е й
м о щ н о с т и э л е к т р о к о н ф о -
р o к , с с и г н а л ь
н о й л а м п о й
Р у ч к а р е г у л я т о р а т е м п е р а т у р ы
ж а р о ч н о г о ш к а ф а , с
с и г н а л ь н о й
л а м п о й ( н е и м е е т к р у г о в о г о
в р а щ е н и я )
Р у ч к а п е р е к
л ю ч а т е л я в ы б о р а
р е ж и м о в ж а р о ч н о г о ш к а ф а ,
с с и г н а л ь н о й л а м п
о й
и с о с л е д у ю щ и м и п о л о ж е н и я м и :
1 . с л а б ы й в е р х н и й и н и ж н и й н а г
р е в
2 . в е р х н и й н а г р е в
3 . н и ж н и й н а г р е в
4 . с и л ь н ы й в е р х н и й и н и ж н
и й н а г р е в
С

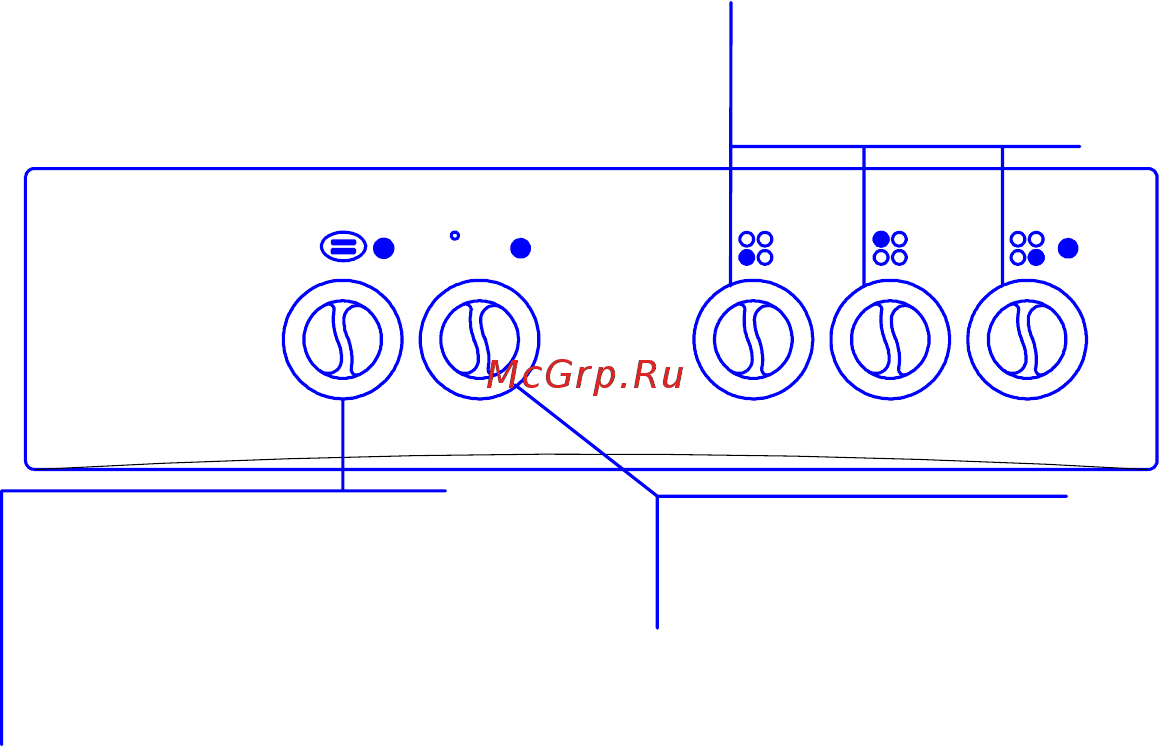

Рис. 4 Передняя панель плиты ЭП301МС
