Hasttings CT100 [12/32] Шаг 7

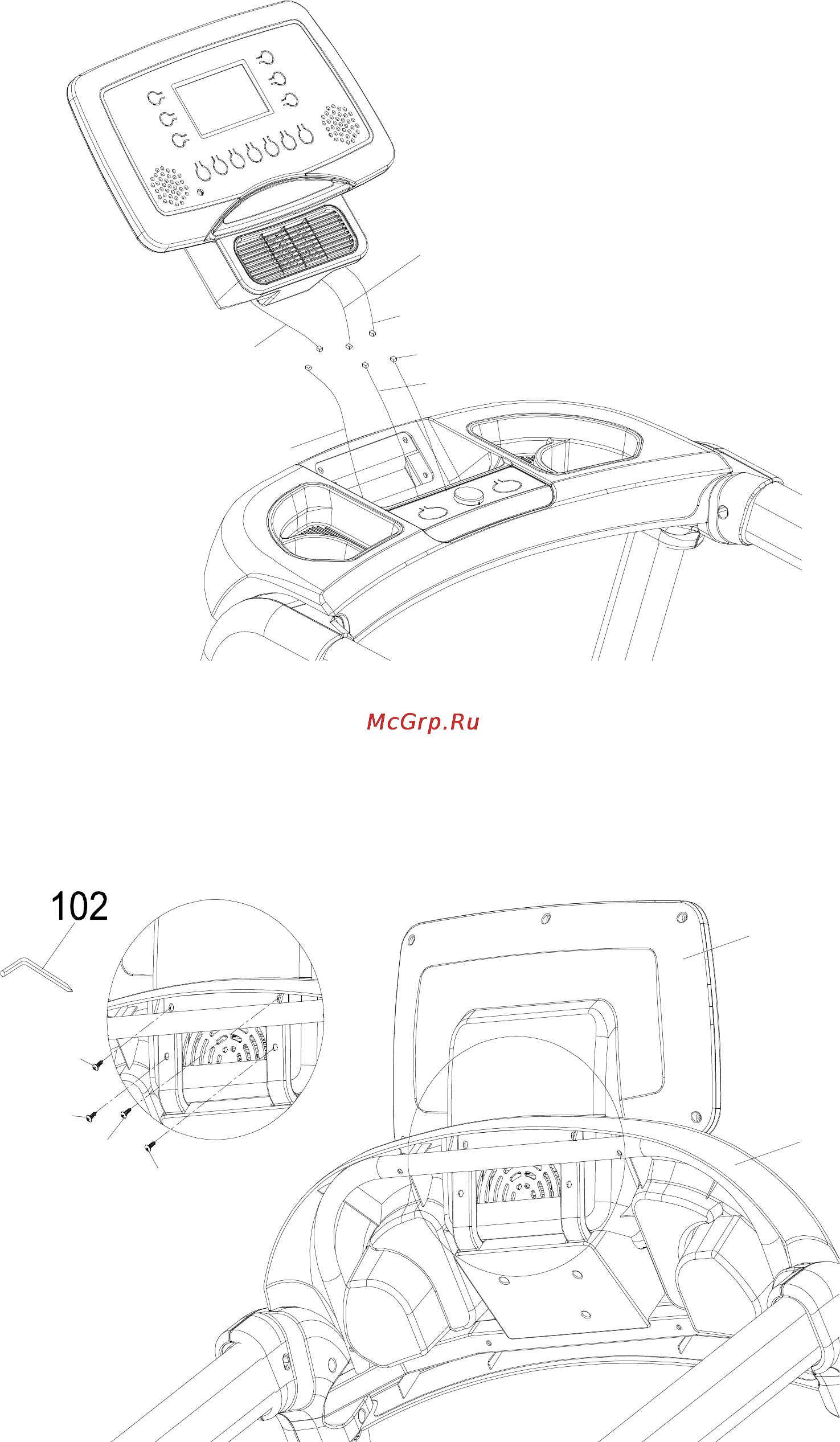

Шаг 7:

1. Подключите кабель компьютера (средний) (55) к 10-контактному кабелю компьютера (21-

13).

2. Подключите кабель компьютера (90-7) к 11-контактному кабелю компьютера (21-12).

Если имеется приёмник сигнала пульса, соедините 5-контактный кабель приёмника

сигнала (21-14) и 5-контактный верхний кабель приёмника сигнала (90-8).

21-13

90-7

21-12

21-14

90-8

Шаг 8:

1. Установите консоль (21) на суппорт консоли (6).

2. Закрепите консоль (21) и суппорт консоли (6) двумя винтами M5×25 мм (125) и двумя

винтами M5×35 мм (126), используя комбинированную отвертку M5 (102) и затяните.

125

126

125
