Hasttings FS 4.0 [5/16] Инструкция по сборке

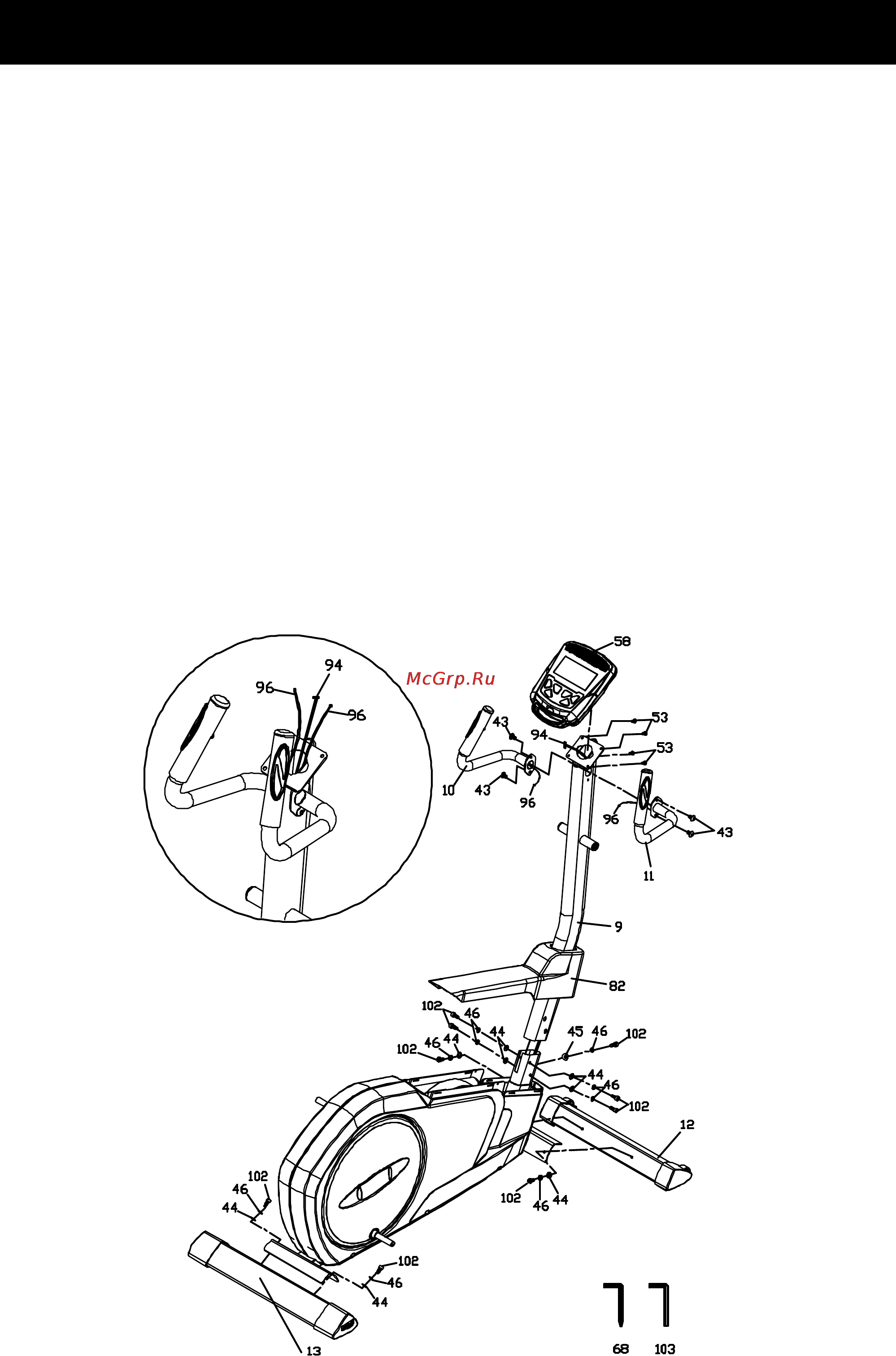

Шаг 1:

1. Найдите консольную стойку (9) и крышку консольной стойки (82). Убедитесь, что

крышка консольной стойки расположена в правильную сторону. Протяните кабель

(94) из нижней части стойки в верхнюю часть. Будьте осторожны и внимательны при

установки консольной стойки на главный корпус, чтобы не повредить кабель, а также

консоль.

2. Установите консольную стойку на главный корпус

затяните правильно болты на

консольной стойке, протяжка происходит постепенно и равномерно всех болтов по

кругу стойки, далее как следует затяните болты используя хорее давление на

инструмент но при этом не допускайте срывания шестигранного ключа с головки

винта, по окончанию протяжки убедитесь насколько ровно затянута стойка, не

допускайте перетяжки в одну и сторон

используя 6 мм шестигранный ключ (103),

чтобы затянуть 5 шт. 5/16” болтов (102) , 4 шт. 5/16” плоской шайбы (44), 5 шт. 5/16"

разомкнутой шайбы (46) и 1 шт. 5/16" изогнутой шайбы (45). Защелкните крышку

консольной стойки (82) на корпусе тренажера

3. Протяните провод (96) от датчиков пульса (10, 11) через круглое отверстие

консольной стойки (9), как показано ниже. Используйте комбинированный

шестигранный ключ (68), чтобы затянуть 4 шт. 5/16” болта с шестигранной головкой

(43) для установки ручек на консольной стойки (9).

4. Подсоедините кабели (94 и 96) к консоли (58) и установите консоль на стойку (9) при

помощи 4 шт. M5 × 12 мм винт (53), используя комбинированный шестигранный ключ

(68).

5. Установите передний стабилизатор (12) и задний стабилизатор (13) при помощи 4 шт.

и 5/16” болтов (102), 4 шт. 5/16" разомкнутой шайбы (46) и 4 шт. 5/16 плоской шайбы

(44), используя 6 мм шестигранный ключ (103).

Инструкция по сборке
