Gardena 34 E easy 04034-20.000.00 [8/10] Сборка
![Gardena 34 E easy 04034-20.000.00 [8/10] Сборка](/views2/1013138/page8/bg8.png)
8

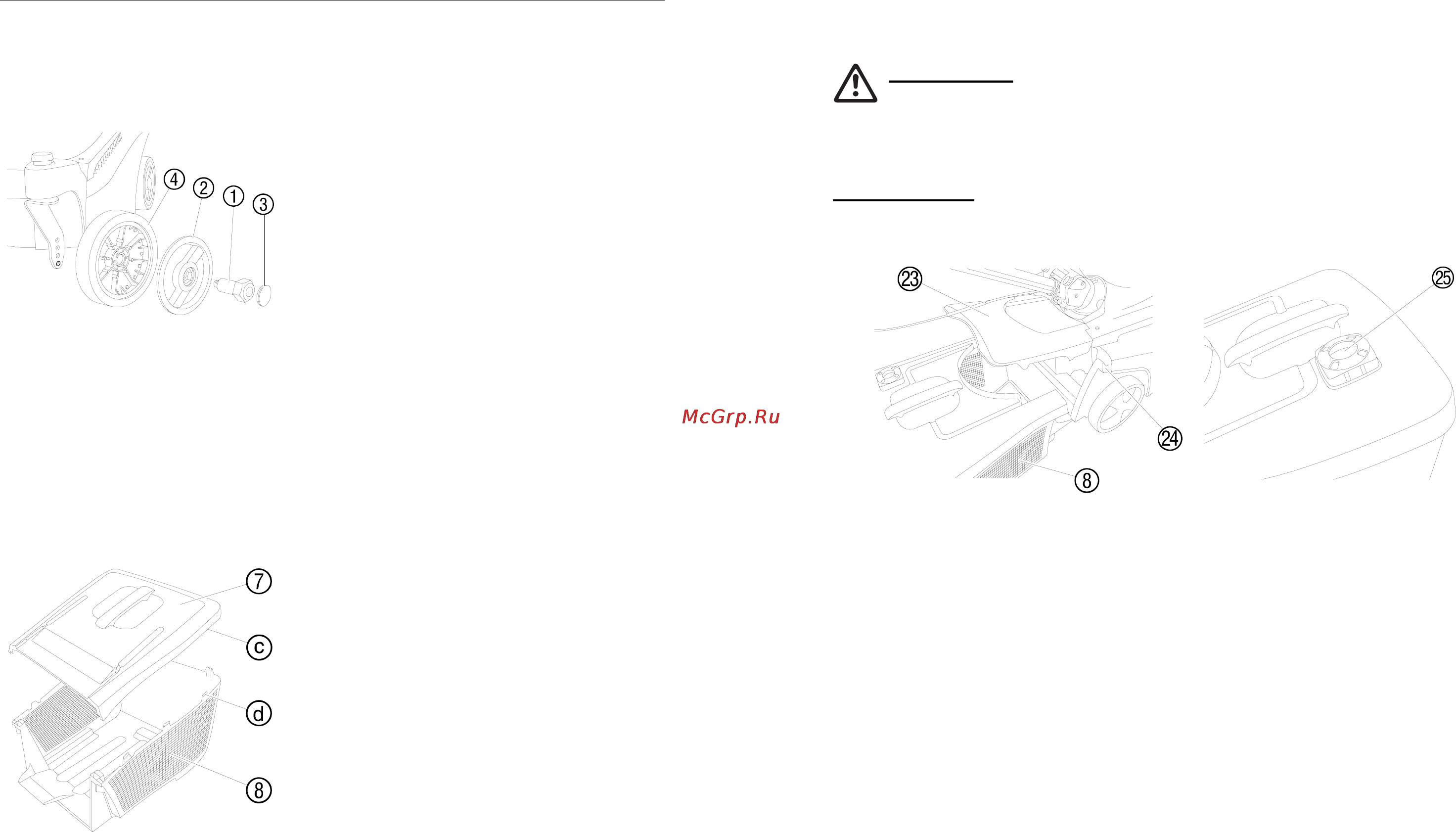

3. Сборка
Установка колес на косилку 34 E
Все 4 колеса должны быть привинчены к корпусу косилки на одной и
той же высоте, равной высоте стрижки травы (см. раздел
"Регулирование высоты стрижки травы").
1. Вставьте болт
q
в отверстие
колпака
w
, при этом
шестигранная головка болта
должна полностью войти в
колпак.
Вставляйте короткий болт в
колпак малого колеса, длинный
болт в колпак большого колеса.
2. Вдавите колпачок
e
в колпак
w
до ощущаемой фиксации.
3. Вставьте болт
q
в колесо
r
и привинтите с усилием рукой
снаружи к держателю колеса
,
проверив после этого надежность
крепления.
Малые колеса (Ø 13 см) привинтите спереди, большие
колеса (Ø 16 см) - сзади.
Установка контейнера для травы
1. Установите крышку
u
сверху на
контейнер для травы
i
таким
образом, чтобы ВСЕ проушины
ⓒ
были позиционированы на
крюках
ⓓ.
2. Прижмите с усилием крышку
u
бункера к контейнеру для травы
i
,
до полного входа всех крюков
ⓓ
в зацепление.
3. Проверьте визуально все крюки
ⓓ
на надежность фиксации.
13
Стрижка травы с использованием контейнера
При появлении на газоне обрезков травы в процессе стрижки,
контейнер для травы необходимо разгрузить.
Опасность
! Возможно получение травмы выброшенными
посторонними предметами!
Î Приподнимайте защитную крышку только при выключенном
электродвигателе и при полной остановке вращения ножа.
Примечание
: Если рулевая рукоятка наклонена в сторону,
контейнер для травы извлекается легче.
1. Приподнимите защитную крышку
2#
и извлеките за ручку контейнер
для травы
i
.
2. Разгрузите контейнер для травы
i
и навесьте его на крюки
2$,
расположенные на задней стороне корпуса.
Индикатор уровня заполнения (только для косилки 38 E):
В защитной крышке контейнера для травы находится красный
индикатор уровня заполнения
2%
. После включении косилки индикатор
уровня показывает
минимальное заполнение. Если во время стрижки
травы индикатор уровня показывает максимальное заполнение,
остановитесь. Контейнер для травы наполнен и должен быть
разгружен.
