АВТОМОБИЛЬНАЯ НАВИГАЦИОННАЯ МУЛЬТИМЕДИЙНАЯ СИСТЕМА TRINITY
5

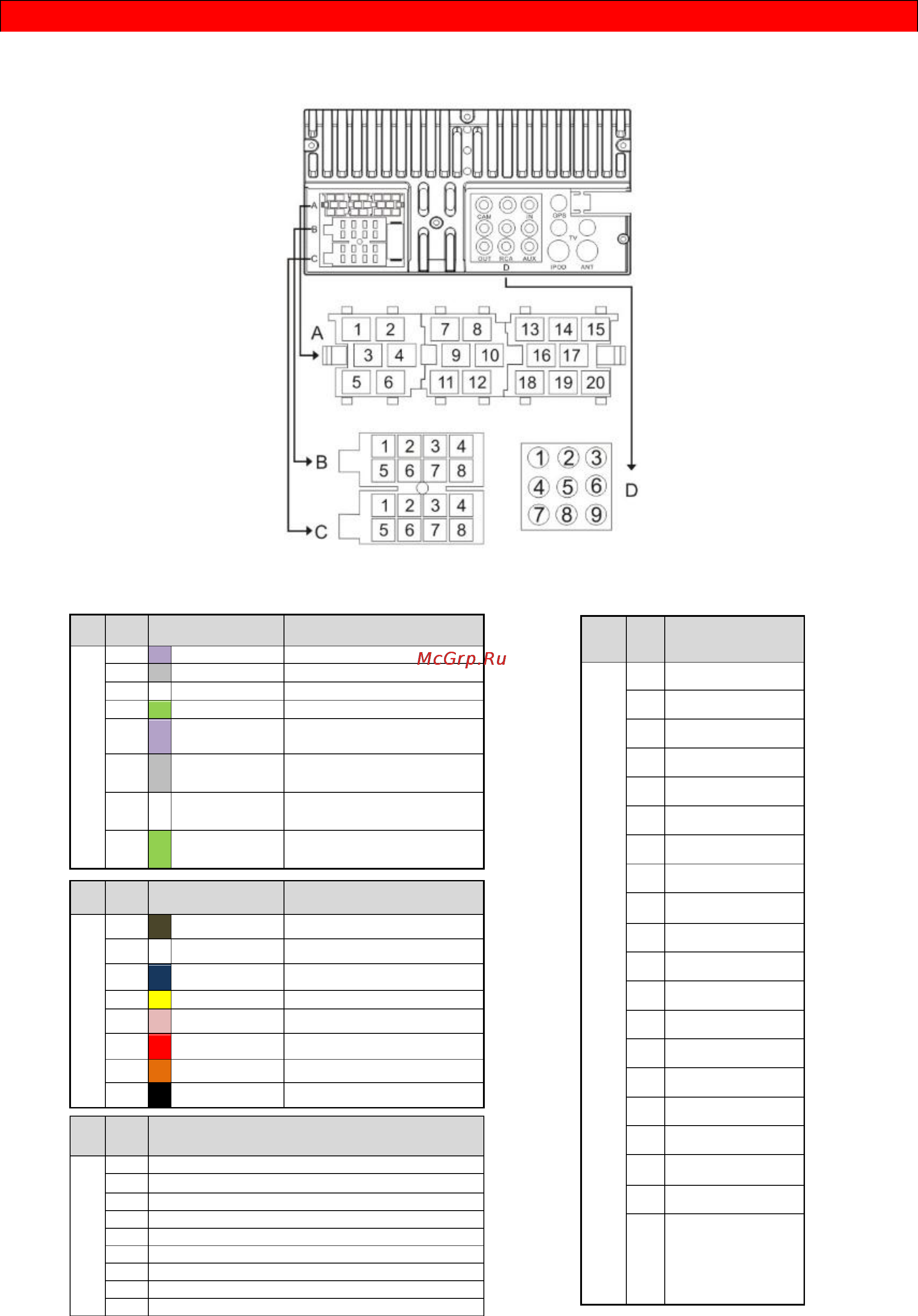

2. ПРОВОДА И ПОДКЛЮЧЕНИЕ.
№
Цвет провода
Функция
B
1
Фиолетовый
Правый задний динамик+
2
Серый
Правый передний динамик+
3
Белый
Левый передний динамик+
4
Зеленый
Левый задний динамик+
5
Фиолетовый
+ черный
Правый задний динамик -
6
Серый
+ черный
Правый передний динамик -
7
Белый
+ черный
Левый передний динамик -
8
Зеленый
+ черный
Левый задний динамик -
№
Цвет провода
Функция
С
1
Коричневый
Стояночный тормоз
2
Синий-белый
Контроль усилителя
3
Синий
Контроль антенны
4
Желтый
Аккумулятор 12+
5
Розовый
Сигнал заднего хода
6
Красный
ACC (прих. 12+ от замка)
7
Оранжевый
Подсветка
8
Черный
Масса -
№
Функция
D
1
Видео вход для камеры заднего вида
2
Линейный выход на сабвуфер
3
Композитный видео вход AUX
4
Видео выход 1 (на внешние мониторы)
5
Левый линейный аудио выход RCA
6
Левый линейный аудио вход AUX
7
Видео выход 2 ( на внешние мониторы)
8
Правый линейный аудио выход RCA
9
Правый линейный аудио вход AUX
№
Назначение
А
1
USB - DP
2
USB - DM
3
USB - 5 V
4
Масса
5
3G - DP
6
3G - DM
7
Руль - 1 канал
8
CAN TX
9
Масса
10
Масса
11
Руль - 2 канал
12
CAN - RX
13
ЗЛ аудио вых.
14
DVR - RX
15
DVR - 12 V
16
Масса
17
DVR -TX\Масса
18
ЗП аудио вых.
19
DVR - Видео
20
ACC (приходящий
12+ от замка).
