Принцип действия устройства.

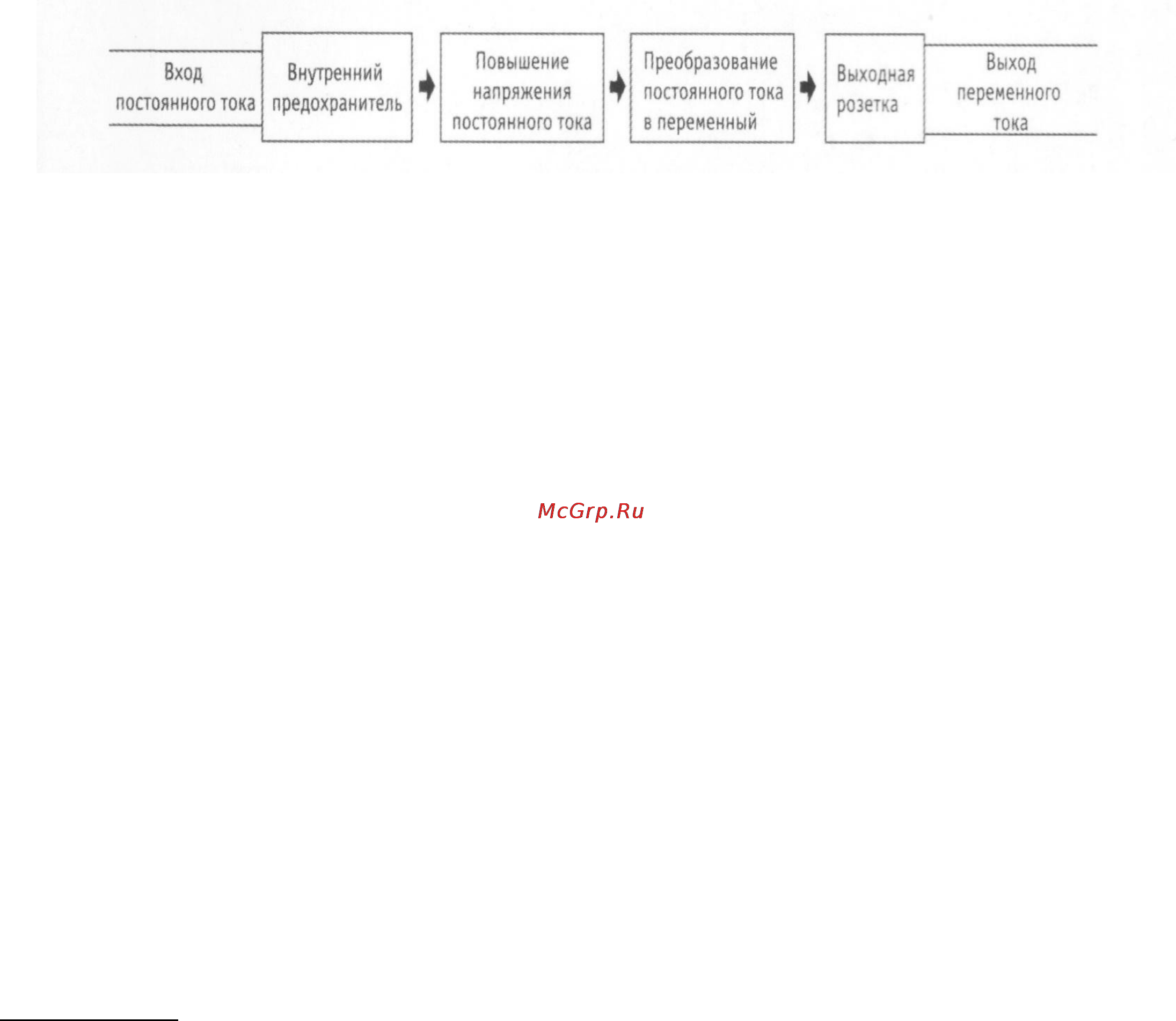

Устройство преобразует постоянный ток в переменный. Ток преобразуется в два этапа:

На первом этапе инвертор повышает входное низкое напряжение постоянного тока до высокого

напряжения постоянного тока. На втором этапе, организованный по принципу Н-моста, прибор преобразует

высокое напряжение постоянного тока в переменный ток, Инвертор использует продвинутый принцип

высокочастотного преобразования и устройство регулирующее частоту. По сравнению с традиционным

частотным преобразователем, это устройство небольшого размера, лѐгкое и высокоэффективное.

Выходной сигнал инвертора представляет собой квазисинусоиду - модифицированную синусоиду,

которая имеет такую же форму, как и синусоида линии питания: ступенчатую форму сигнала. Такая форма

сигнала подходит для большей части электроприборов, включая линейные или переключающие устройства в

электрооборудовании, преобразователи, электродвигатели и т.д.

Технология плавного пуска.

Прибор использует самую современную технологию плавного пуска. Это означает, что выходное

напряжение постепенно растѐт до нормального значения, начиная с низкого, сразу после пуска инвертора.

Ниже приведены несколько преимуществ:

• Возможность снижения скачков токов большой силы и облегчения резкого пуска нагрузки,

• Пуск нагрузки большой мощности из холодного состояния. Инвертор может сократить выдаваемую

мощность из-за огромных скачков тока. В то же время, необязательно отключать нагрузку, инвертор

перейдѐт в режим плавного пуска автоматически. Для большой индуктивной нагрузки, такой как

электромотор, применяется плавный пуск. Сначала необходимо отключить нагрузку, а затем инвертор.

Управление инвертором.

• Установите переключатели с положениями Вкл/Выкл инвертора и электроприбора в положение «Выкл»

(если это предусмотрено в данной модели).

• Подключите инвертор к сети автомобиля через прикуриватель или с помощью клемм к аккумулятору

автомобиля (в зависимости от модели). Включите переключатель инвертора. Затем включите

переключатель электроприбора — он должен работать нормально.

• После окончания работы с инвертором, переведите переключатель в положение Выкл. и отсоедините

инвертер от прикуривателя автомобиля или свинцовой аккумуляторной батареи.

ПРИМЕЧАНИЕ:

• Как правило, для электроприборов указана номинальная мощность, старайтесь не превышать еѐ.

• Наиболее подходящая нагрузка — это резистивная нагрузка, такая как лампа накаливания. Для
