Gardena 38 E easy 04038-20.000.00 [9/10] Установка рулевой рукоятки

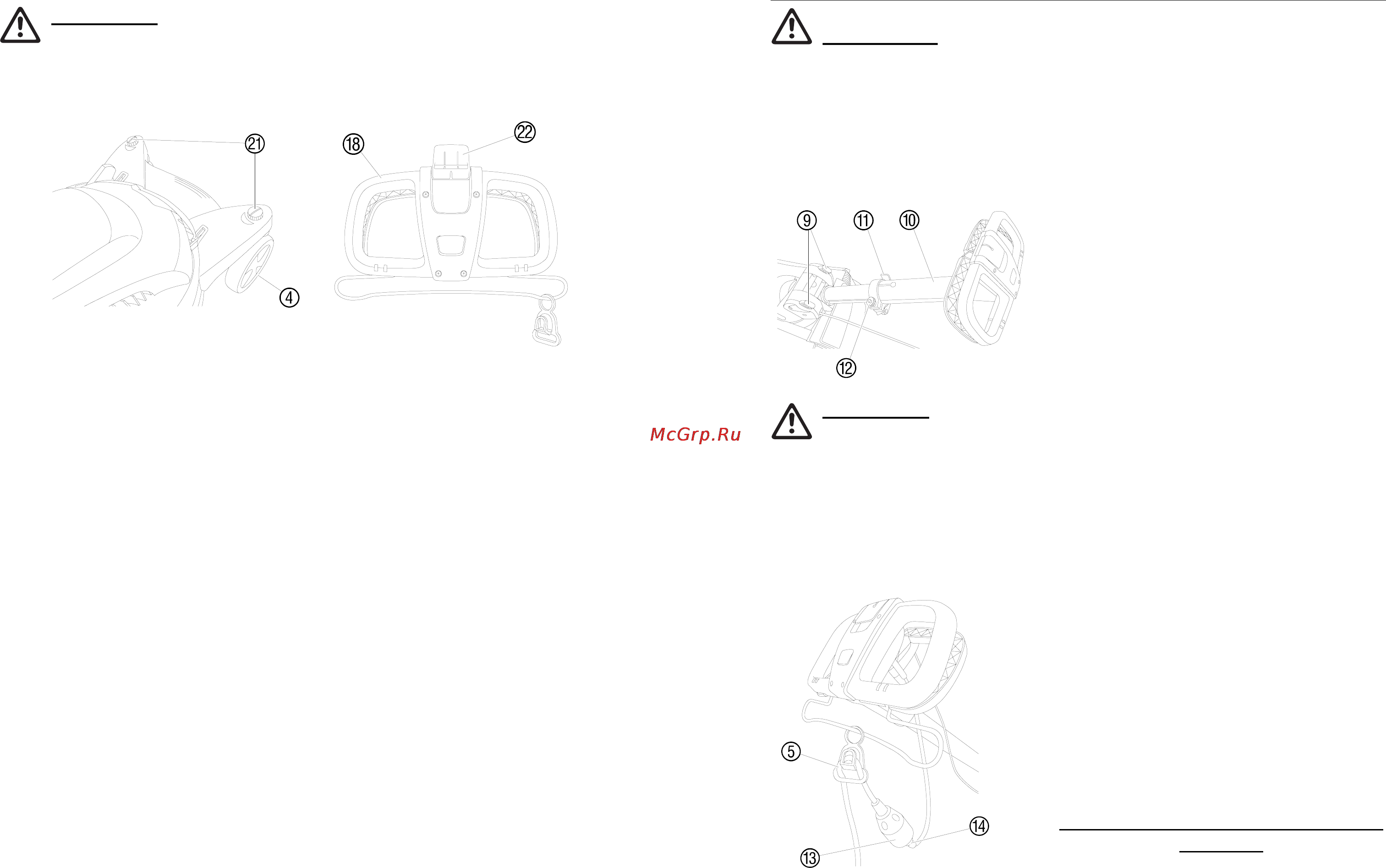

![Gardena 38 E easy 04038-20.000.00 [9/10] Установка рулевой рукоятки](/views2/1013138/page9/bg9.png)
12
Стрижка травы на склоне
Внимание! Во избежание бокового скольжения косилки на
склоне, предварительно выставьте в прямом направлении
передние колеса и руль.
Не работайте на склоне с углом подъема превышающим 20°.
1. Поверните оба красных фиксатора
2!
ходовых колес
на 90 ° (риска по направлению движения).
2. Для установки передних колес
r
в прямом направлении введите
их в зацепление с фиксатором
2!
.
Колеса выставлены в прямом направлении.
3. Откиньте вверх фиксатор
2@
руля.
4. Для установки руля
1*
в прямом направлении введите его в
зацепление с фиксатором
2@
.
Руль зафиксирован в прямом направлении.
По окончании стрижки травы на склоне, можно снова ослабить
фиксаторы передних колес и руля, повернув фиксаторы передних
колес
2!
на 90°, и откинув вниз фиксатор
2@
руля.
На склонах трассу стрижки травы необходимо прокладывать
поперечно уклону.
9
4. Эксплуатация
Опасность! Возможно ранение вращающимся ножом!
Î Перед любыми регулировочными работами, после
выключения косилки дождитесь полной остановки
движущихся по инерции ее частей и, не снимая защитных
перчаток, выньте вилку удлинительного кабеля из
штепсельной розетки электросети.
Установка рулевой рукоятки
1. Вдавите одновременно обе
задвижки
o
и отведите в рабочее
положение рулевую рукоятку
1)
.
2. Откройте зажимной рычаг
1!
.
3. Вытяните рулевую рукоятку
1)
на
необходимую длину.
4. Закройте зажимной рычаг
1!
.
Внимание
! В целях безопасности, в дальнейшем не приводите
рулевую рукоятку в первоначальное, полностью втянутое
положение, в котором она находилась в состоянии поставки.
Зажимной рычаг можно регулировать при помощи гайки
1@
.
При недостаточной эффективности зажима проверните (например,
пассатижами) гайку в направлении по часовой стрелке, при этом
зажимной рычаг
1!
должен быть открыт.
Присоединение удлинительного кабеля
1. Вставьте вилку
1$
силового
кабеля косилки в штепсельную
муфту
1#
удлинительного кабеля.
Продолжение раздела на следующей
странице.
