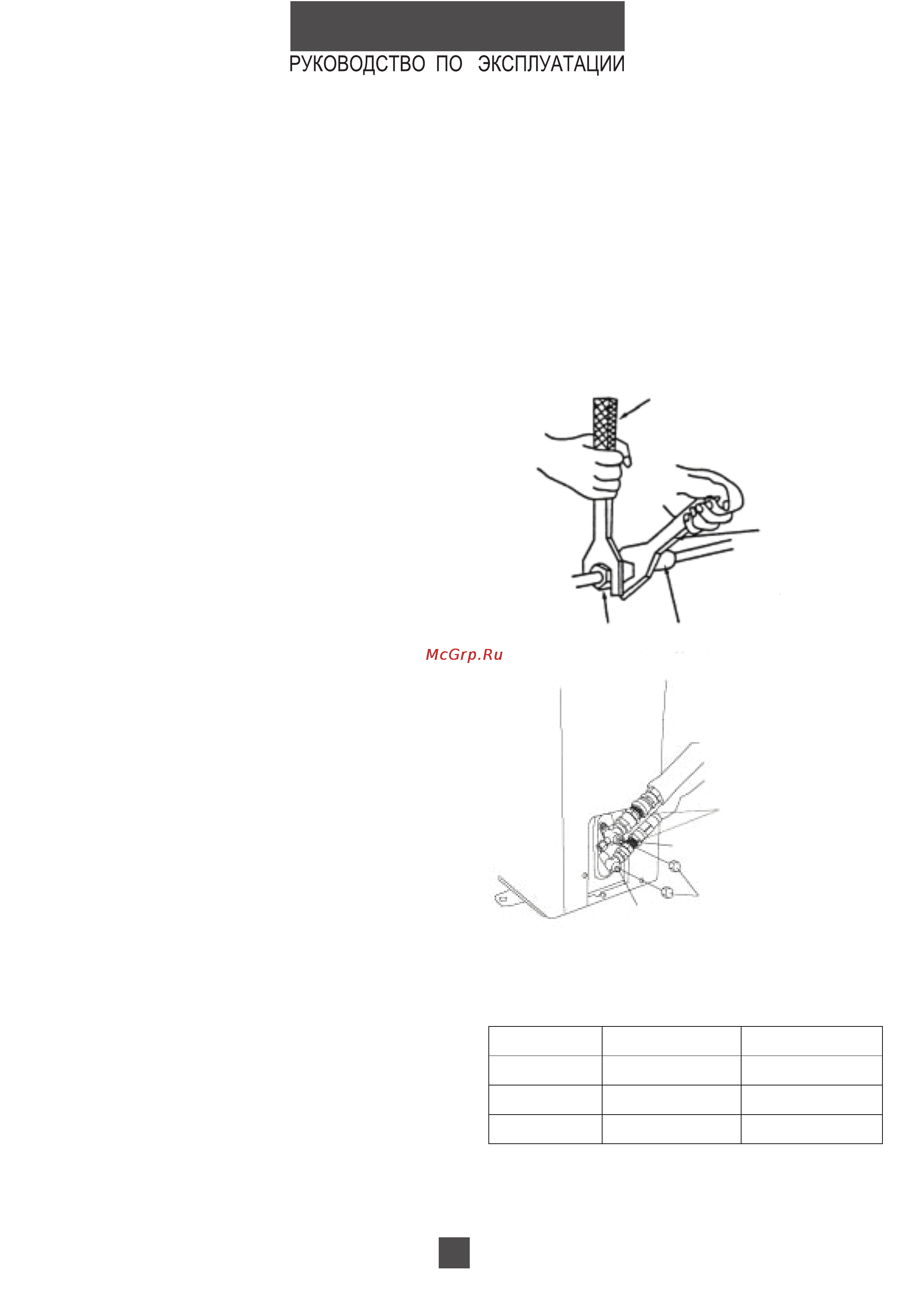

![Avex AC-12CH Vita [10/30] Соединение шлангов в случае сплит систем с быстрым монтажом](/views2/1131919/page10/bga.png)
Таблица 3. Мин. радиус изгиба
Диаметр ( мм)
Минимальный
радиус изгиба (мм)
Мощность
охлаждения
DN8 (5/16”) 80 (3”)
2100-2300 Вт
(7000-8000 BTU)
DN10-12 (1/2”) 100 (4”)
2500-5100 Вт
(9000-18000 BTU)
DN14-16 (5/8”) 150 (6”)
6100-7000 Вт
(22000-24000 BTU)
Ключ с регулируемым
крутящим моментом
Гаечный
ключ
М
уф
та
Раструбная гайка
Быстрый монтаж
(обмотка
изолирующей тканью )
Клапан низкого
да
в
ле
ния
Клапан высокого
давления
Заглушки
золотников клапанов
М
уф
та
Рис. 7
Рис. 8
СПЛИТ-СИСТЕМЫ
www.avex-bt.ru
После завершения подсоединения шлангов используйте устройство для обнаружения утечки газа или
мыльный раствор для поиска утечки в местах соединения шлангов. Это очень важная процедура,
которая гарантирует качество произведённой работы по установке кондиционера. Если обнаружена
утечка, необходимо немедленно принять меры по её устранению.
Контроль отсутствия утечки газа
Соединение шлангов в случае сплит-систем с быстрым
монтажом
Если вы приобрели сплит-систему с быстрым монтажом, выполните следующие
процедуры по соединению шлангов:
1. Снимите заглушки с внешнего и внутреннего
блока и соединительного шланга.
2. Выровняйте центр раструба соединительного
шланга с соответствующими коническими
соединительными поверхностями внутреннего и
внешнего блока, затем вручную закрутите
соединительную гайку. Затем закрепите её при
помощи гаечного ключа, как показано на Рис. 7,
приложив усилие согласно Таблице 1.
3. Снимите два колпачка с вентилей внешнего
блока.
4. Открутите золотники клапанов высокого и
низкого давления при помощи торцевого
гаечного ключа, затем верните на место
заглушки золотников клапанов внешнего блока
(Рис. 8).
5. В завершение оберните соединения внешнего
и внутреннего блока теплоизолирующей тканью.
Замечания по установке сплит-системы
с быстрым монтажом:
1. Минимальный радиус, допустимый при
сгибании шланга указан в Таблице 3.
2. Не рекомендуется выполнять сборку-
разборку системы с быстрым монтажом
более 7 раз.
