ствующей болтам, которые идут в комплекте с водонагревателем, вставьте

болты, закрепите крюк сверху, затяните гайки, и затем подвесьте на него на-

греватель (Смотрите Рис. 2).

- ВЕРТИКАЛЬНАЯ СЕРИЯ

- ГОРИЗОНТАЛЬНАЯ СЕРИЯ

3. Установите розетку питания на стене. Требования для розетки следующие:

250V/10A, одна фаза. Рекомендуется поместить розетку справа выше нагре-

вателя. Высота розетки от пола должна быть не менее 1.8м (Смотрите Рис. 3).

4. Если ванная комната слишком маленькая, нагреватель может быть установ-

лен в другом месте, куда не попадает солнце и влага. Однако для уменьшения

потерь тепла трубопровода, место расположения нагревателя должно быть

изолировано и как можно ближе к месту использования воды.

2. СОЕДИНЕНИЕ ТРУБОПРОВОДОВ

1. Размер каждой части трубы G1/2.

2. Соединение одноходового запорного клапана. Установите одноходовой за-

порный клапан, соединив его на впуске воды основного устройства. (Обратите

внимание, чтобы установленные гибкие сливные шланги запорного клапана

были направлены вниз и соединены с системой.)

3. Чтобы избежать протечки при соединении труб, в комплекте с прибором

предусмотрены резиновые прокладки, и они должны быть использованы на

резьбовых соединениях (смотрите Рис .3).

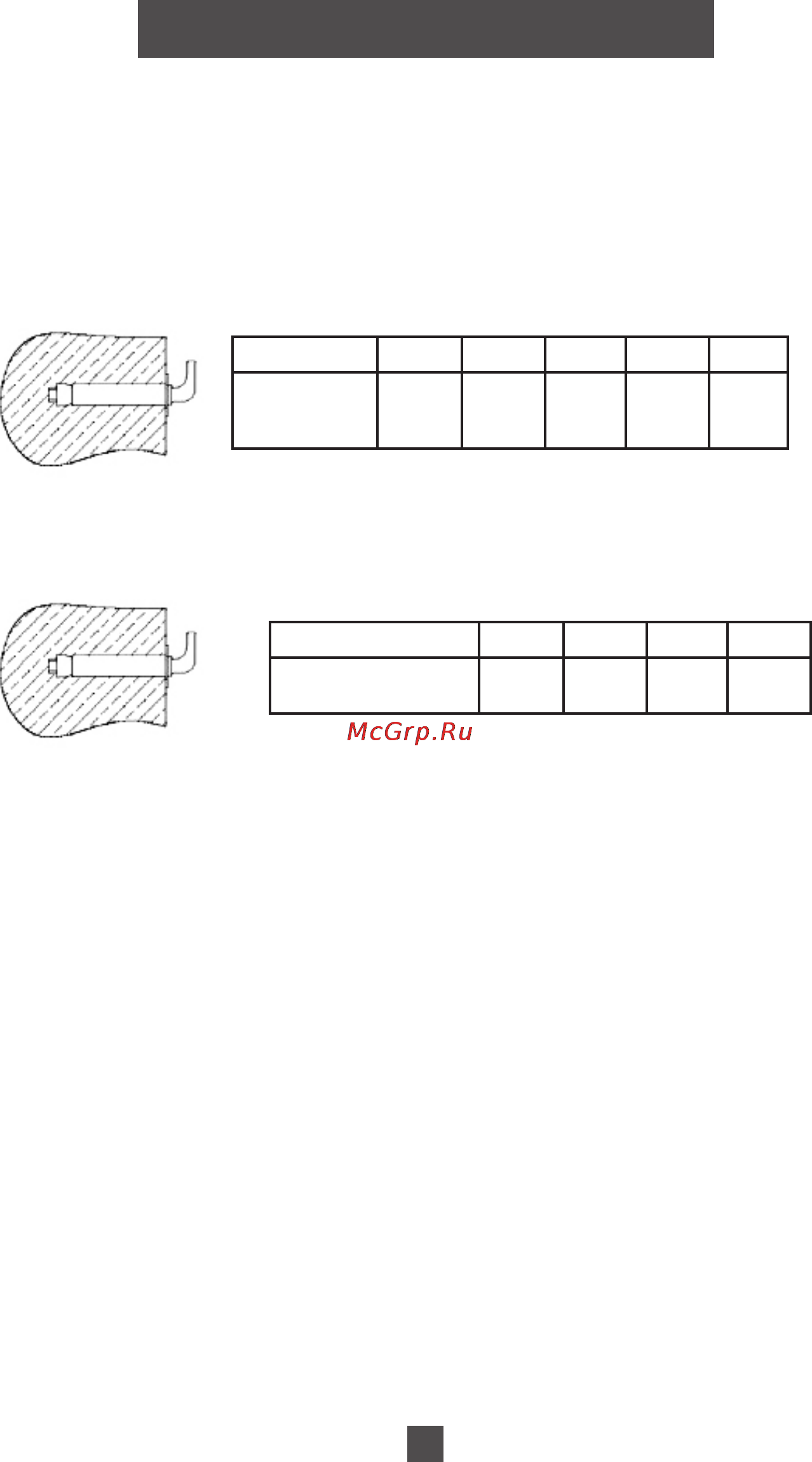

Рис. 2

Болт с подвеской

Объем, л 15 30 50 80 100

Промежуток

между болта-

ми, мм

200 200 200 200 200

Объем, л 40 50 60 80

Промежуток между

болтами, мм 300 300 300 300

Горизонтальная установка
