РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10
www.avex-bt.ru
УСТАНОВКА ВЫТЯЖКИ
(!) Внимание: Установка и подключение вытяжки может быть
произведена только квалифицированным специалистом.
(!) Внимание: Напоминаем, что вытяжка должна быть уста-
новлена на расстоянии 65 см над электрической варочной
поверхностью и 75 см над газовой.
Перед монтажом вытяжки проверьте техническую исправ-
ность вытяжки путем подключения ее к электрической сети и
проверки всех функций. Не снимайте защитную пленку с
вытяжки из нержавеющей стали.
Если вытяжка работает исправно, приступайте к ее монтажу.
Если нет, обратитесь в сервисный центр, указанный в гарантий-
ном талоне.
Защитную пленку с вытяжки из нержавеющей стали рекомен-
дуется снимать только после окончания монтажа.
Для установки вытяжки следует произвести следующие
действия:
1. Разместите корпус вытяжки, не подсоединяя к нему декора-
тивного кожуха для того, чтобы задать вытяжке положение на
стене, которое Вас устраивает.
2. Возьмите бумажный шаблон (входит в комплект). Приложите
нижнюю часть шаблона к стене на нужной высоте, выровняйте
и наметьте соответствующие точки, которые должны соответ-
ствовать отверстиям крепления в задней стенке корпуса
вытяжки (рис. 7, стр. 12).
3. Просверлите 4 отверстия диаметром 8 мм в стене в соответ-
ствии с шаблоном.
4. Вставьте 4 дюбеля в просверленные Вами отверстия (входят
в комплект), рисунок 8, стр. 12.
5. Подвесьте вытяжку таким образом, чтобы отверстия для
монтажа в корпусе вытяжки совпали с вмонтированными
дюбелями.
6. Вверните саморезы в отверстия таким образом, чтобы
расстояние между стеной и головкой самореза составляло 10
мм (рис.9).
7. Установите антивозвратный клапан (если он предусмотрен)
на соответствующее место сверху вытяжки (см. рис. 10 стр. 13 и
рис. 2 стр. 7).
8. Повесьте корпус вытяжки (см. рис 11 стр. 13).
Внимание: Запрещается подсоединять воздуховод вытяжки к
вытяжной шахте, предназначенной для удаления продуктов
сгорания от приборов, использующих горючий газ или другое
Если вытяжка работает в режиме рециркуляции, то она не
подключается к вентиляционной шахте. Воздух проходит
через вытяжку внутри кухни. При работе вытяжки в таком
режиме, на нее должны быть установлены одноразовые
угольные фильтры (приобретаются отдельно). Комплект
рассчитан на 1,5-2 месяца эксплуатации (зависит от частоты
использования вытяжки). По прошествии 1,5-2 месяцев
комплект угольных фильтров следует заменить на новый для
улучшения эффективности работы вытяжки. При использова-
нии вытяжки в режиме рециркуляции снижается ее произво-
дительность.

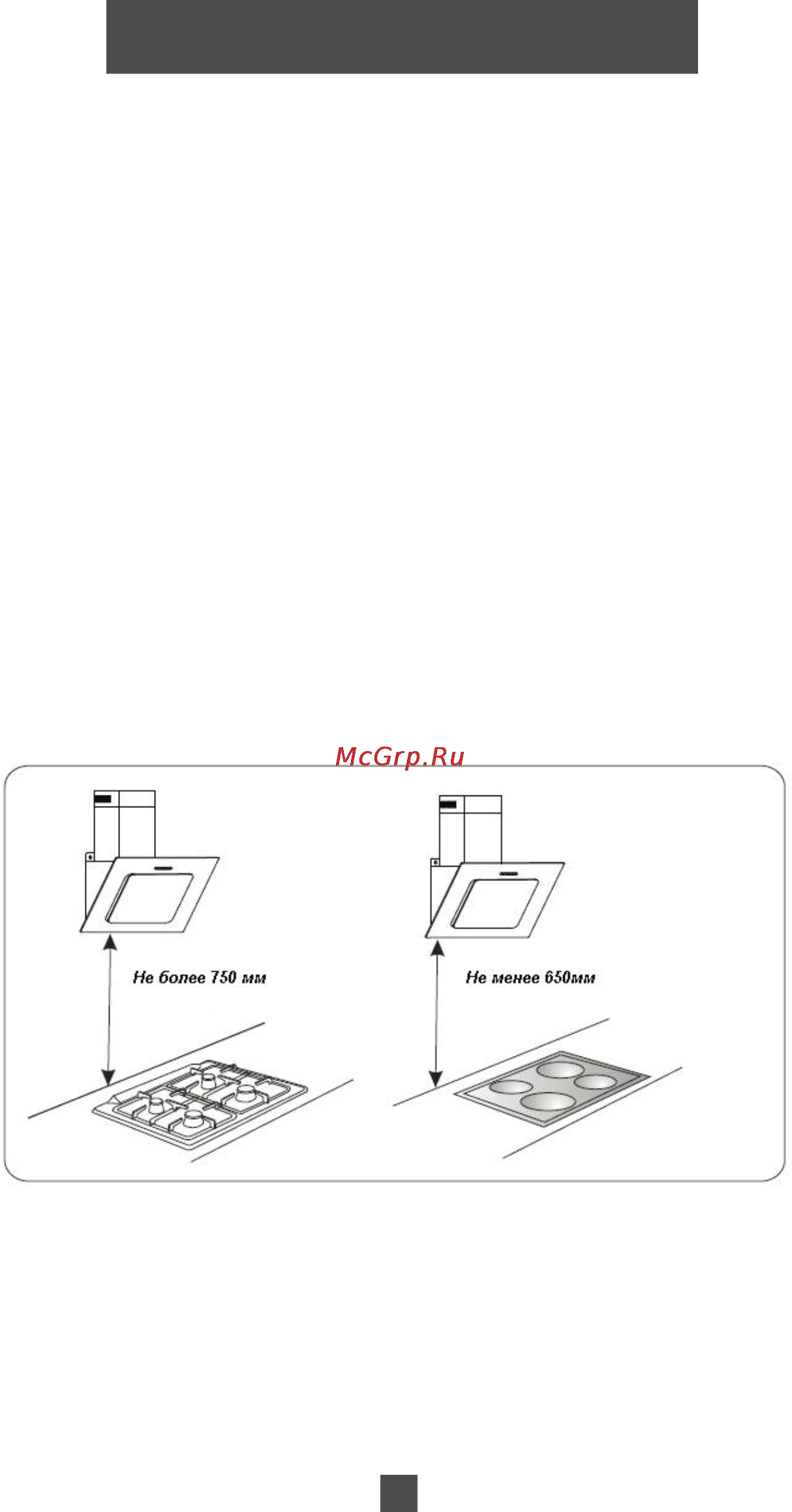

РАЗМЕЩЕНИЕ ВЫТЯЖКИ
Как уже говорилось в разделе «ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗО-
ПАСНОСТИ», вытяжка должна быть установлена на расстоянии
65 см - 75 см над варочной поверхностью (см. рис.6).
рис. 6
