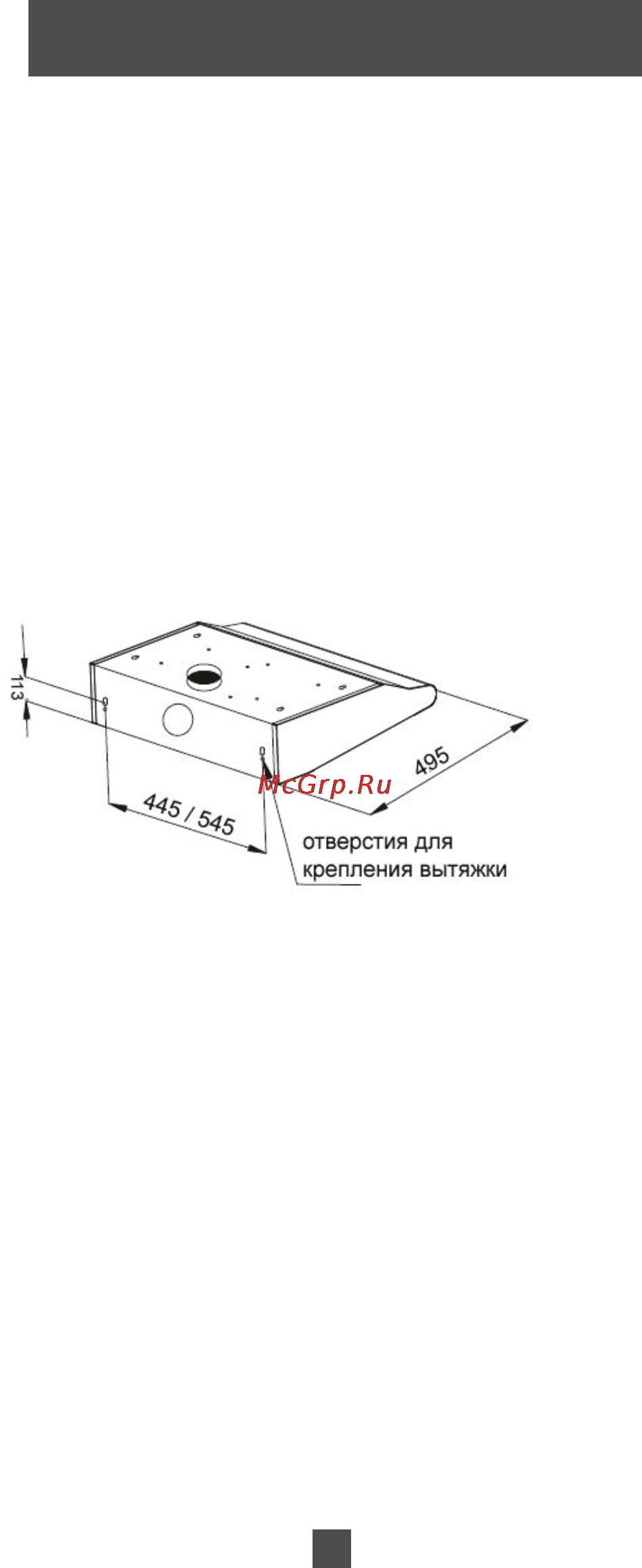

рис. 8
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
12
www.avex-bt.ru
- Просверлите 2 отверстия диаметром в стене, которые соот-
ветствуют саморезам и дюбелям, поставленным в комплекте с
вытяжкой (см. рис. 8).
- Повесьте вытяжку на 2 самореза, и плотно закрутите (см.
рис. 8). Для уменьшения вибрации и шума желательно проло-
жить изоляционный материал между вытяжкой и стеной.
Внимание: Запрещается подсоединять воздуховод вытяжки к
вытяжной шахте, предназначенной для удаления продуктов
сгорания от приборов, использующих горючий газ или другое
топливо.
Для крепления вытяжки к подвесному шкафу необходимо
выполнить следующие действия:
o Наметьте снизу на подвесном шкафу места сверления под
крепежные винты и под гибкий воздуховод (если вытяжка
будет работать в режиме отвода воздуха в вентиляционную
шахту) (см. рис 9, стр. 13).
o Вкрутите саморезы (поставленные в комплекте с вытяжкой)
соответственно в подвесной шкаф.
o Подвесьте вытяжку, соотнеся отверстия в ее верхней части
вкрученным саморезам.
o Закрутите саморезы. Для уменьшения вибрации и шума жела-
тельно проложить изоляционный материал между вытяжкой и
подвесным шкафом.
o Убедитесь, что вытяжка надежно прикручена к подвесному
шкафу.
