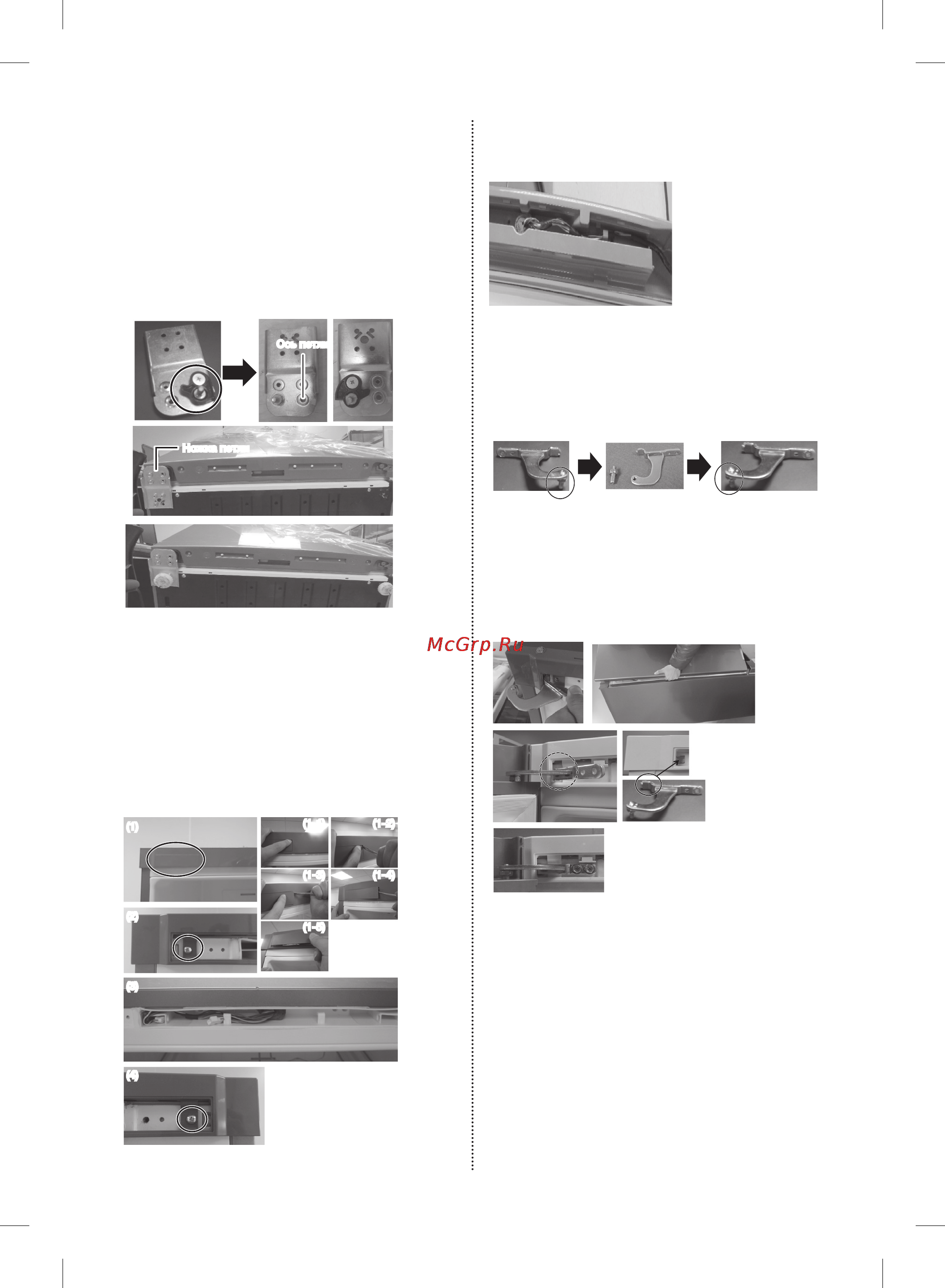

28_ эксплуатация
15. Измените положение нижней петли и ножки.
(Справа -> налево)
Подсоедините нижнюю петлю после
закрепления дверцы холодильника на
средней петле.
• Снимите направляющую механизма
автоматического закрывания и ось петли.
• Установите ось петли и направляющую
механизма автоматического закрывания,
как показано на рисунке.
Ножка петли
Ось петли
16. Снимите заглушку с панели на крышке, как
показано на рисунке (1). Выкрутите винт и
снимите панель с крышки (2), проложите
провода на дверце холодильника (3) в
противоположном направлении (только для
моделей с дисплеем на двери).
Закрепите панель управления на крышке с
помощью винта, как показано на рисунке (4).
(2)
(1)
(3)
(4)
(1-1) (1-2)
(1-3) (1-4)
(1-5)
17. Проложите провода на дверце в
противоположном направлении, как
показано на рисунке.
18. Чтобы отсоединить ось верхней петли,
воспользуйтесь 11-мм гаечным ключом.
Переверните верхнюю петлю и снова
зафиксируйте ось верхней петли на месте.
19. Вставьте верхнюю петлю, чтобы немного
увеличить отверстие, а затем, вынув
верхнюю петлю, установите дверцу
холодильника.
Этапы установки
1. Установите верхнюю петлю на дверце
холодильника.
2. Установите среднюю петлю на дверце
холодильника.
3. Вставьте верхнюю петлю в корпус.
4. Закрутите винт.
