9 - Українська

Підключення

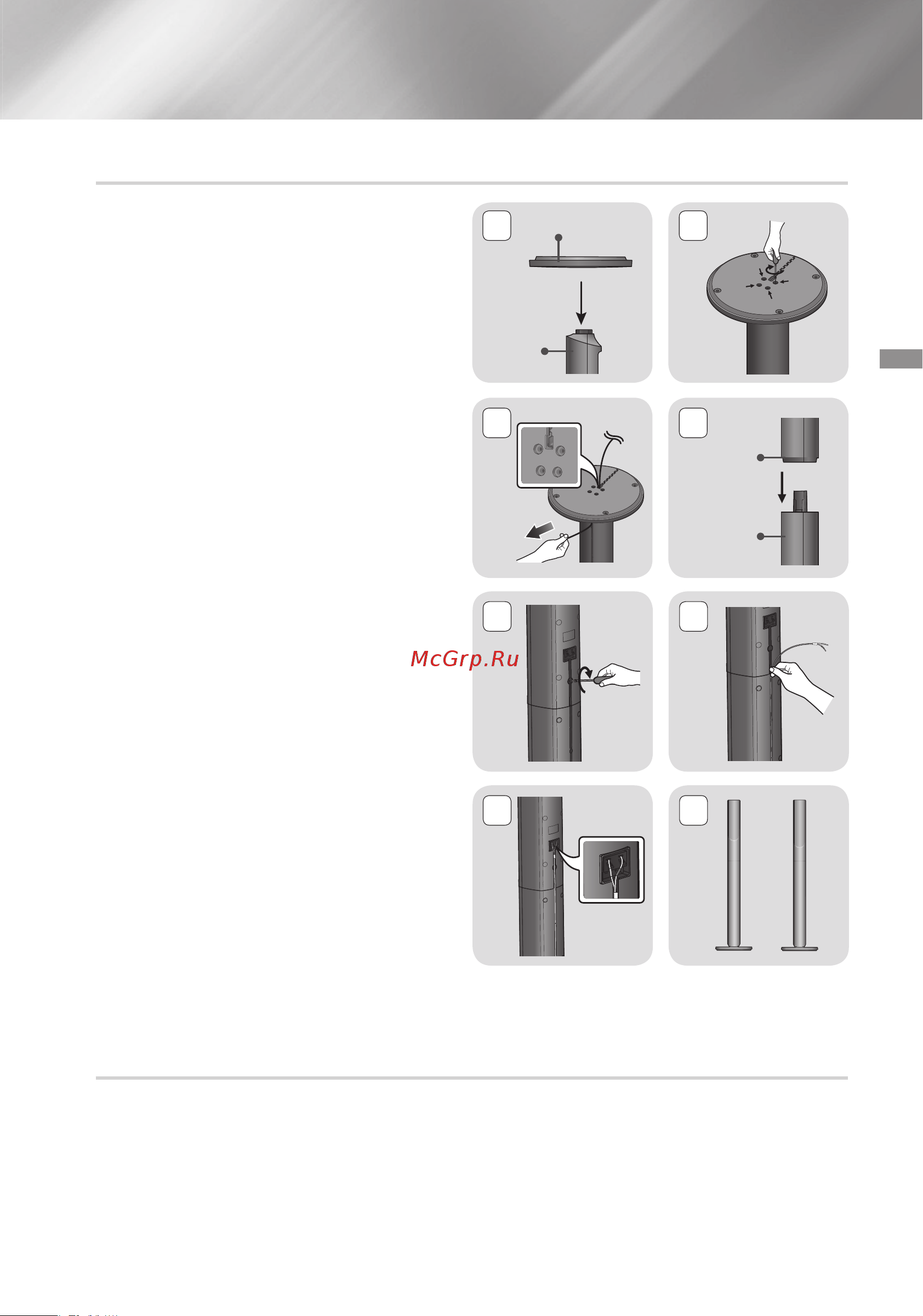

Установлення динаміків на високій підставці

* Лише для моделі HT-J5530K – передні

динаміки

* Лише для моделі HT-J5550K – передні/

бокові динаміки

1. Переверніть опору та під’єднайте її до

підставки.

2. За допомогою викрутки вкрутіть гвинти (5x20)

у чотири позначені отвори.

3. Розправте кабель динаміка з комплекту

постачання та просуньте його крізь

центральний отвір опори підставки.

4. Підключіть верхній динамік до зібраної

підставки.

5. За допомогою викрутки вкрутіть гвинт

(5x15) в отвір на задній панелі динаміка за

годинниковою стрілкою.

6. Протягніть кабель динаміка вздовж паза на

задній частині штанги підставки.

7. Підключіть розпрямлені кабелі до портів

на задній панелі динаміка відповідно до

кольорів.

8. Так має виглядати встановлений динамік.

Повторіть указану вище послідовність дій,

щоб установити інший динамік.

Підключення кабелів динаміків

1. Кабелі слід підключати до відповідних динаміків. Колір мітки кабелю має відповідати кольору наклейки

на нижній або задній панелі динаміка.

2. Підключіть дроти кожного динаміка до задньої панелі пристрою так, щоб кольори міток кабелів і гнізд

динаміка збігалися. Не забудьте також про відповідний колір мітки на задній панелі динаміка.

Опора підставки

Підставка

Динамік

Підставка

АБО
