цвета, так как иначе снижается долговечность ножа.

• Ножи затачивать равномерно, чтобы избежать вибрации из-за дисбаланса.

• Перед установкой контролировать ножи на отсутствие повреждений. Нож необходимо заменять, если видны

насечки или трещины и, если режущие кромки изношены до 5 мм (граница износа) (см. рис.).

• Затачивайте лезвия ножа под углом 30

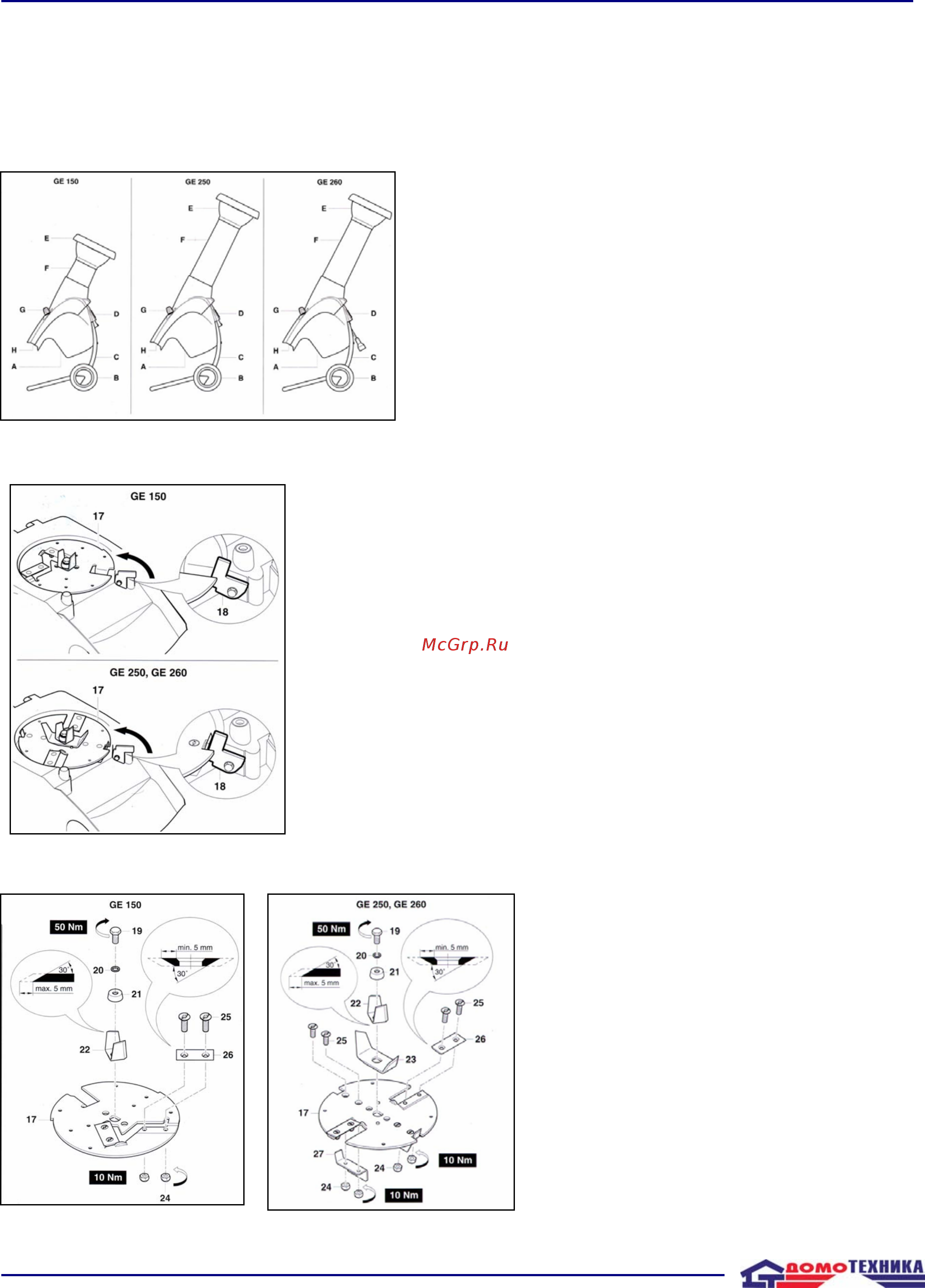

Демонтаж жёлоба

Ослабьте навинчивающийся колпачок G.

Опрокиньте жёлоб F (с воронкой) назад и снимите его.

Фиксация дискового ножа

УКАЗАНИЕ

Для демонтажа дискового ножа можно зафиксировать его устройством

блокировки.

Поверните дисковый нож 17 в указанное положение (см. рис.) и отведите

устройство блокировки 18 до упора наверх.

Демонтаж дискового ножа

Ослабьте и полностью открутите винт 19 и

предохранительную шайбу 20 посредством

комбинированного ключа SW 17 16.

Снимите стяжное кольцо 21, предварительный

нож-измельчитель 22, предварительный нож-

измельчитель 23 (только у GE 250, GE 260) и

дисковый нож 17.

Ослабьте гайки 24 (SW 10) и винты 25, снимите с

дискового ножа нож с поворотом 26 и

долотообразный нож 27

(только у GE 250, GE 260).
