16 MW12 Руководство пользователя
Русский
2
#
)
1
@
4
5
6
!
7
8
3
9

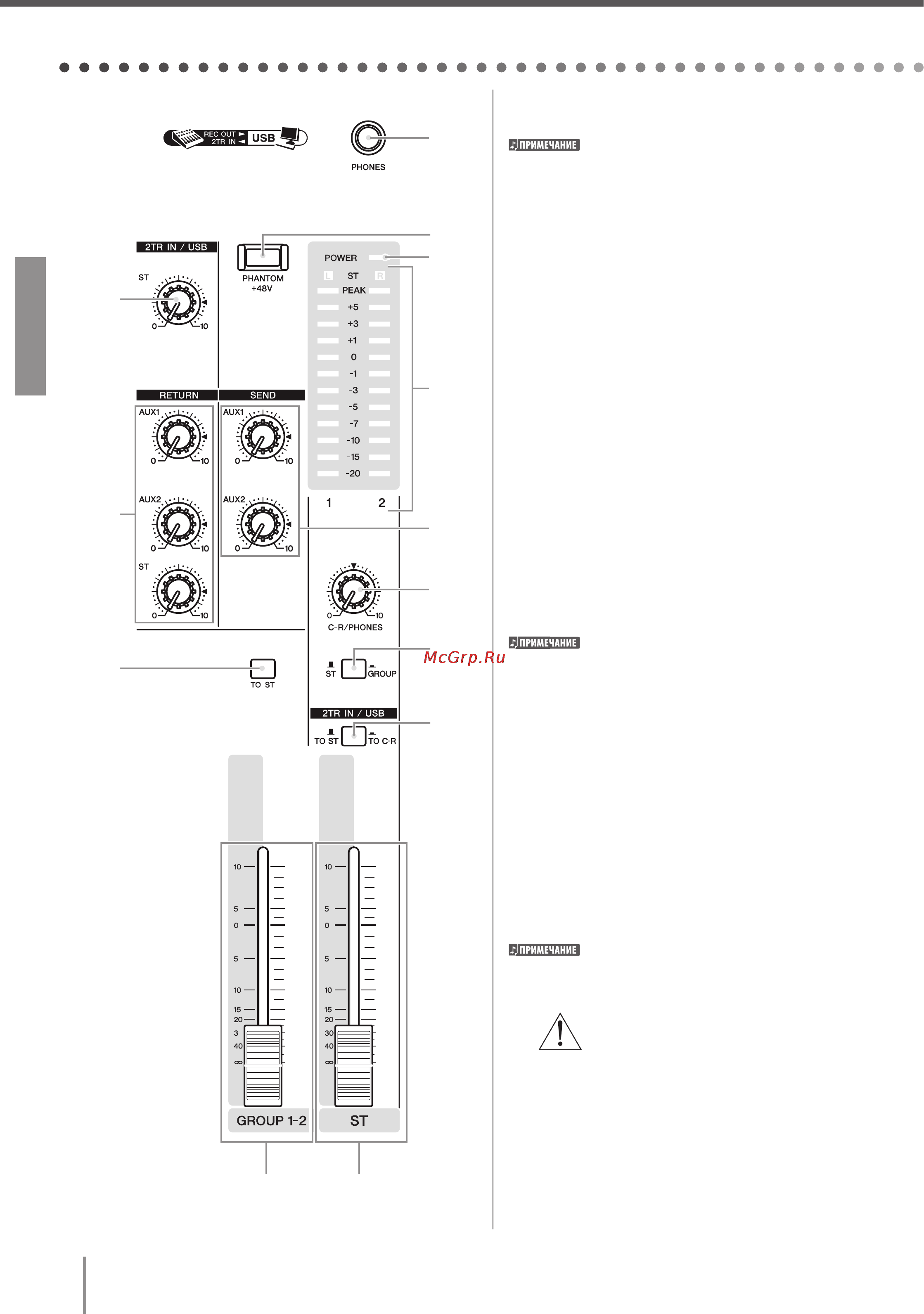

Передняя и Задняя панели
Секция главных (мастер) регуляторов
Фейдер ST Master
Регулирует уровень сигнала на разъемах ST OUT
Мастер стерео фейдер не влияет на сигналы, посы-
лаемые на компьютер через USB интерфейс.
Фейдер GROUP 1 – 2
Регулирует уровень сигнала на разъемах GROUP OUT 1 и
GROUP OUT 2.
Переключатель TO ST
Установите переключатель в положение включено ( ): мик-
шер будет посылать на стерео шину сигналы, обработанные
фейдером GROUP 1-2. Сигнал Group 1 поступает на шину
стерео L, а сигнал Group 2 поступает на шину Stereo R.
Мастер SEND
• Основной регулятор AUV ½
Регулирует уровень сигнала. Сигналы выводятся на
разъемы AUX1 и AUX 2 SEND.
RETURN.
• Регулятор AUX 1/2
Регулирует уровень смикшированного L/R сигнала, по-
сылаемого с разъемов RETURN (L(MONO) и R) на шины
AUX1 и AUX2.
• Регулятор ST
Регулирует уровень, посылаемого только с разъемов
RETURN (L(MONO) и R) на стерео шину.
При подаче сигнала только на разъем RETURN L
(MONO), микшер выводит идентичные сигналы на
стерео шины R и L.
Регулятор 2TR IN/USB
Регулирует уровень сигналов, принимаемых на разъем 2TR
IN, а также уровень сигналов, принимаемых MW12 с компь-
ютера через USB интерфейс.
Переключатель PHANTOM +48 В
Включает / отключает фантомное питание. Если этот пере-
ключатель включен, микшер подает питание на все каналы,
оборудованные микрофонными входными XLR-разъемами
(каналы 1-4, 5/6, 7/8). При использовании одного или более
конденсаторных микрофонов, установите этот переключа-
тель в позицию
При включении переключателя, микшер подает
постоянный ток +48 В
на контакты 2 и 3 всех разъемов MIC INPUT XLR-типа.
• Удостоверьтесь, что переключатель выключен,
если фантомное питание не используется
• При включении переключателя, удостоверьтесь,
что к входным разъемам XLR-типа подключены
только конденсаторные микрофоны (каналы: с 1
по 5/6). Подключение каких-либо других уст-
ройств кроме конденсаторных микрофонов при
включении источника фантомного питания, может
привести к их повреждению. Заметьте однако, что
этот переключатель можно оставлять включенным
при подключении к симметричным динамическим
микрофонам.
