MW12 Руководство пользователя 19

Русский

.

Передняя и Задняя панели

 Разъемы SEND

• AUX1, AUX2 разъемы

Это симметричные по сопротивлению выходные разъ-

емы телефонного типа (штекерные).

Они выводят сигналы с шин AUX1 и AUX 2 соответст-

эти разъемы используются для приема сигнала возврата с

внешнего процессора эффектов (реверберация, задержка и

так далее).

Эти разъемы могут быть также использованы в каче-

стве дополнительного стереовхода. При подключе-

нии только к разъему L (MONO), микшер распознает

сигнал как монофонический и разводит на разъемы

L и R одинаковый сигнал.

 Разъемы REC OUT (L, R)

При подключении этих разъемов к внешнему DAT рекор-

 Разъемы 2TR IN

Это несимметричные входные штырьковые разъемы RCA-

типа. Используйте их для подключения источника стерео-

сигнала (проигрыватель компакт дисков или DAT –рекор-

дер) непосредственно к микшеру для мониторинга.

• Для регулировки уровня сигнала используйте

регулятор 2TR IN/USB, расположенный в секции

главных регуляторов.

разъемы 2TR IN и USB интерфейс, выполняется его

стоверьтесь, что регулятор 2TR IN/USB установлен в

минимальное положение.

Обратите внимание, что при установке устройства

в режим ожидания, все-равно остается небольшое

потребление тока. Если не предполагается исполь-

зовать устройство в течение длительного времени,

Используйте только прилагаемый адаптер питания.

Использование адаптера другого производителя

может привести к серзерным повреждениям.

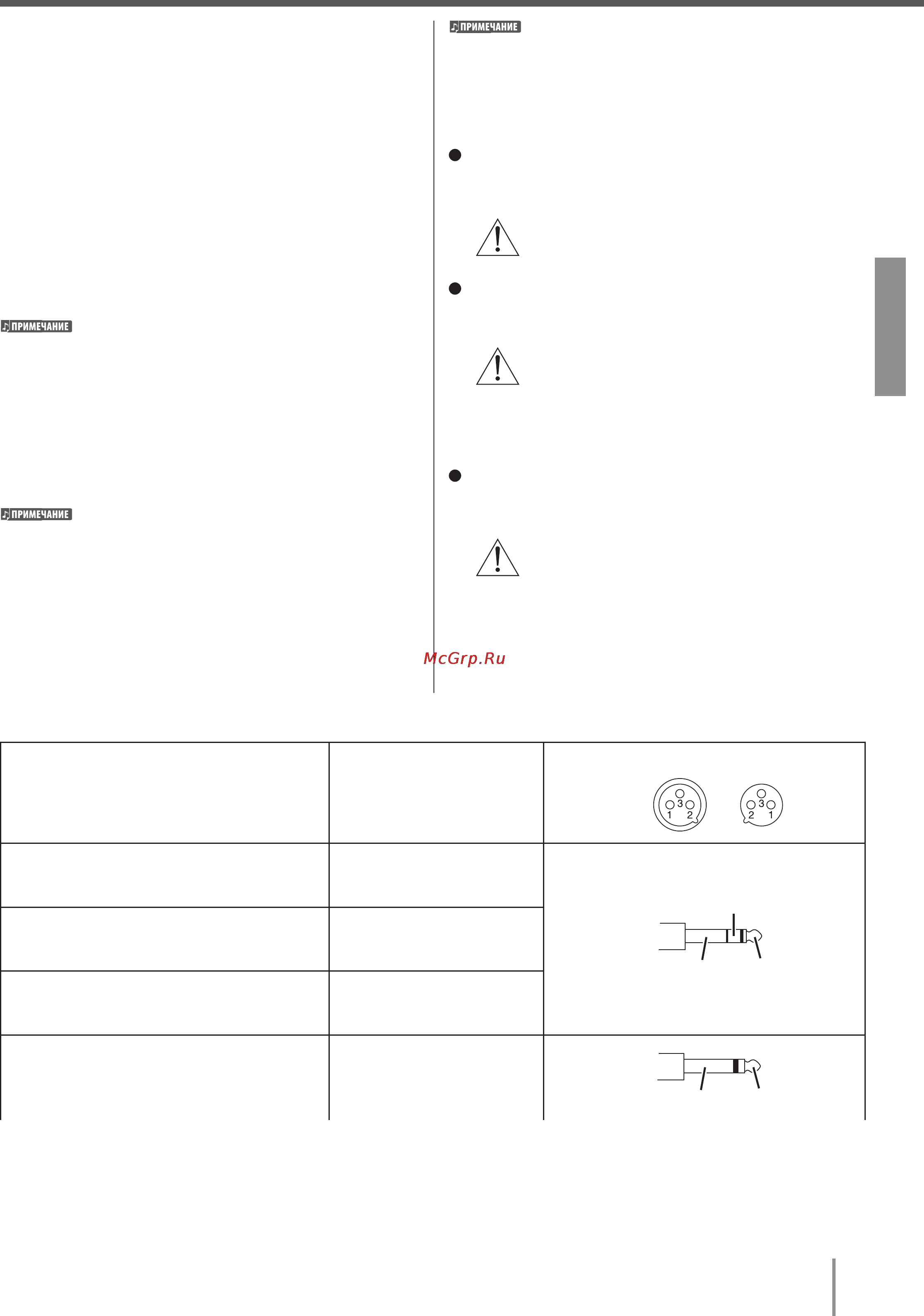

Полярность разъемов

Оплетка Штырь

* К этим разъемам также могут быть подключены монофонические телефонные штекеры. При использовании штекерных
