ПОРЯДОК РАБОТЫ

УСТРОЙСТВО ПЕЧИ

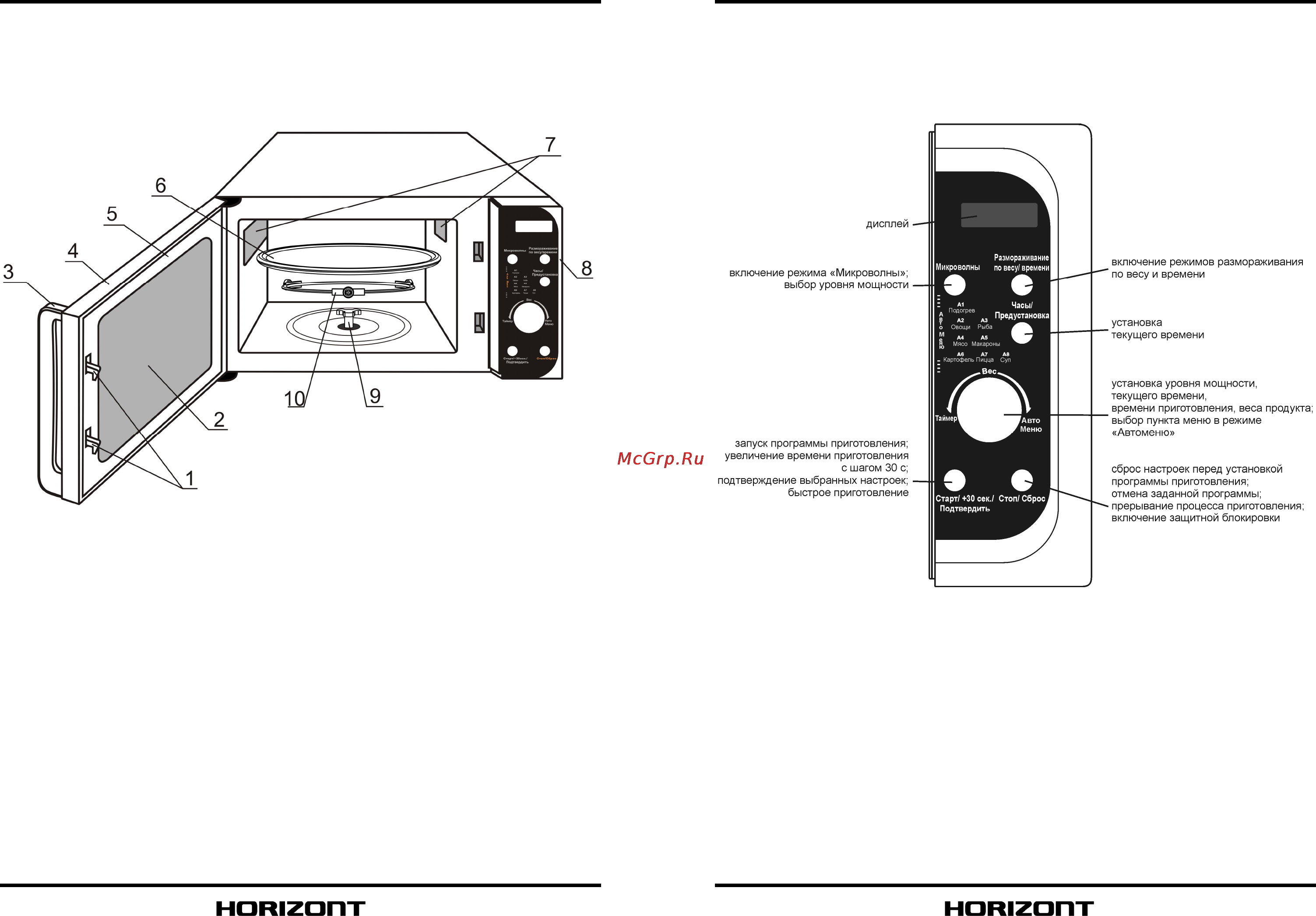

Устройство печи приведено на рисунке 1.

1 Защелки дверцы

2 Окно печи

3 Ручка дверцы

4 Дверца

5 Уплотнительная прокладка дверцы

6 Блюдо стеклянное

7 Вентиляционные отверстия

8 Панель управления

9 Муфта вала мотора

10 Кольцо роликовое

Рисунок 1

ПОРЯДОК РАБОТЫ

ПАНЕЛЬ УПРАВЛЕНИЯ

Внешний вид панели управления приведен на рисунке 2.

На панели управления расположены дисплей, кнопки управления, регуля-

тор настроек параметров выбранного режима работы печи.

Каждое нажатие любой кнопки сопровождается звуковым сигналом, под-

тверждающим ввод команды. Окончание приготовления сопровождается пяти-

кратным звуковым сигналом.

Рисунок 2

ПОДКЛЮЧЕНИЕ ПЕЧИ

ВНИМАНИЕ: ДЛЯ ПОДКЛЮЧЕНИЯ ПЕЧИ К СЕТИ ДОЛЖНА БЫТЬ

ПРЕДУСМОТРЕНА РОЗЕТКА С ЗАЗЕМЛЯЮЩИМ КОНТАКТОМ!

Откройте дверцу печи, потянув за ручку дверцы. Установите внутрь камеры

печи кольцо роликовое. Сверху кольца роликового установите стеклянное блю-

до, совместив выступы стеклянного блюда и муфты вала мотора (см. рисунок 1).

Закройте дверцу печи.

Вставьте вилку шнура питания в розетку сети переменного тока. При этом

прозвучит звуковой сигнал, на дисплее появится индикация «0:00» – печь готова

к эксплуатации.

ВНИМАНИЕ: РОЗЕТКА ДОЛЖНА НАХОДИТЬСЯ В

НЕПОСРЕДСТВЕННОЙ БЛИЗОСТИ ОТ ПЕЧИ, К НЕЙ ДОЛЖЕН БЫТЬ

ОБЕСПЕЧЕН СВОБОДНЫЙ ДОСТУП, ЧТОБЫ В СЛУЧАЕ НЕОБХОДИМОСТИ

МОЖНО БЫЛО НЕМЕДЛЕННО ОТКЛЮЧИТЬ ПЕЧЬ ОТ СЕТИ!
