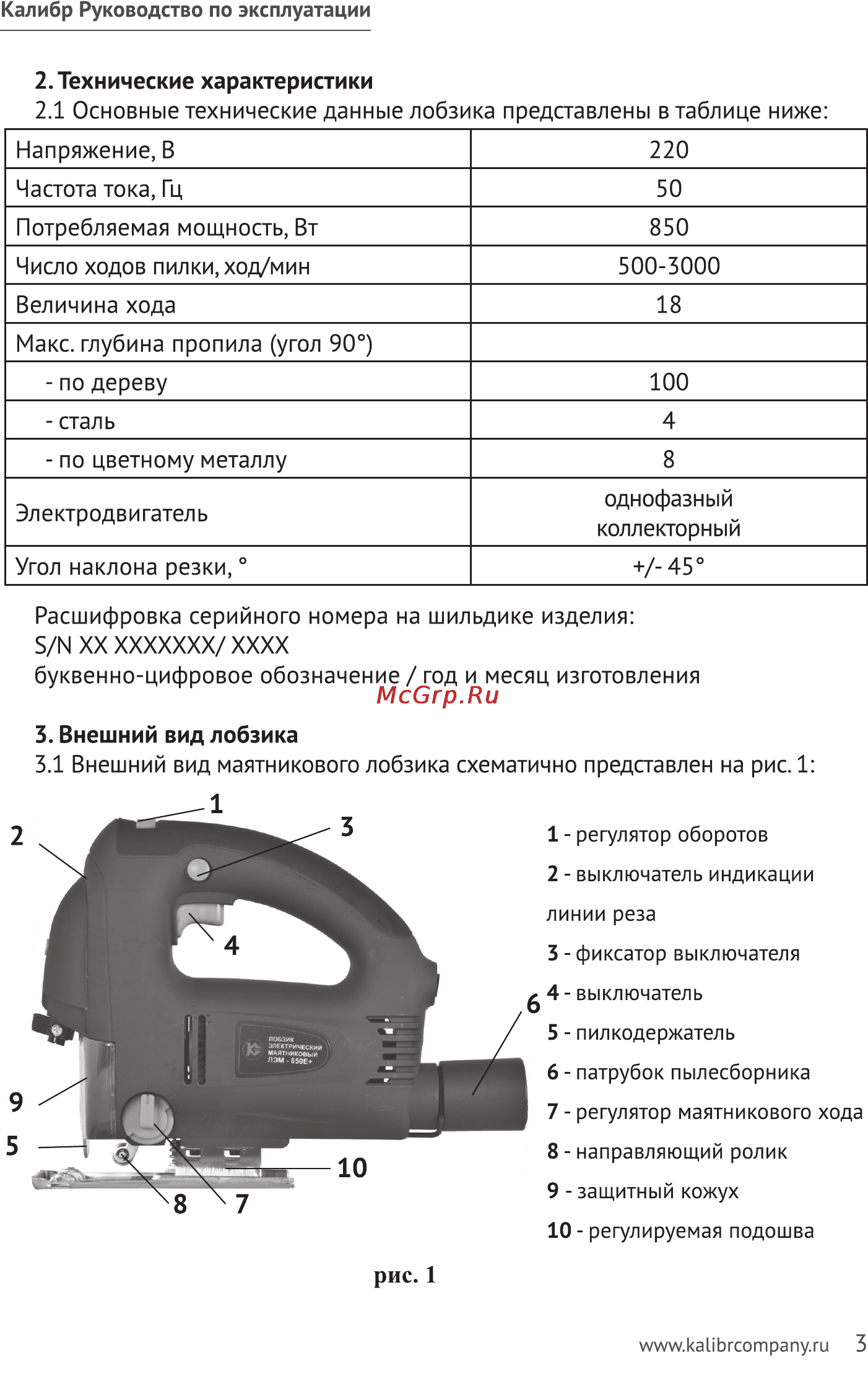

Калибр Руководство по эксплуатации 2 Технические характеристики 2 1 Основные технические данные лобзика представлены в таблице ниже Напряжение В 220 Частота тока Гц 50 Потребляемая мощность Вт 850 Число ходов пилки ход мин 500 3000 Величина хода 18 Макс глубина пропила угол 90 по дереву 100 сталь 4 по цветному металлу 8 однофазный коллекторный Электродвигатель Угол наклона резки 45 Расшифровка серийного номера на шильдике изделия Б Ы XX ХХХХХХХ ХХХХ буквенно цифровое обозначение год и месяц изготовления Ъ Внешний вид лобзика 3 1 Внешний вид маятникового лобзика схематично представлен на рис 1 1 регулятор оборотов 2 выключатель индикации линии реза 3 фиксатор выключателя 4 выключатель 5 пилкодержатель 6 патрубок пылесборника 9 7 регулятор маятникового хода 5 8 направляющий ролик 9 защитный кожух 10 регулируемая подошва рис 1 www kaLibrcompany ru 3
